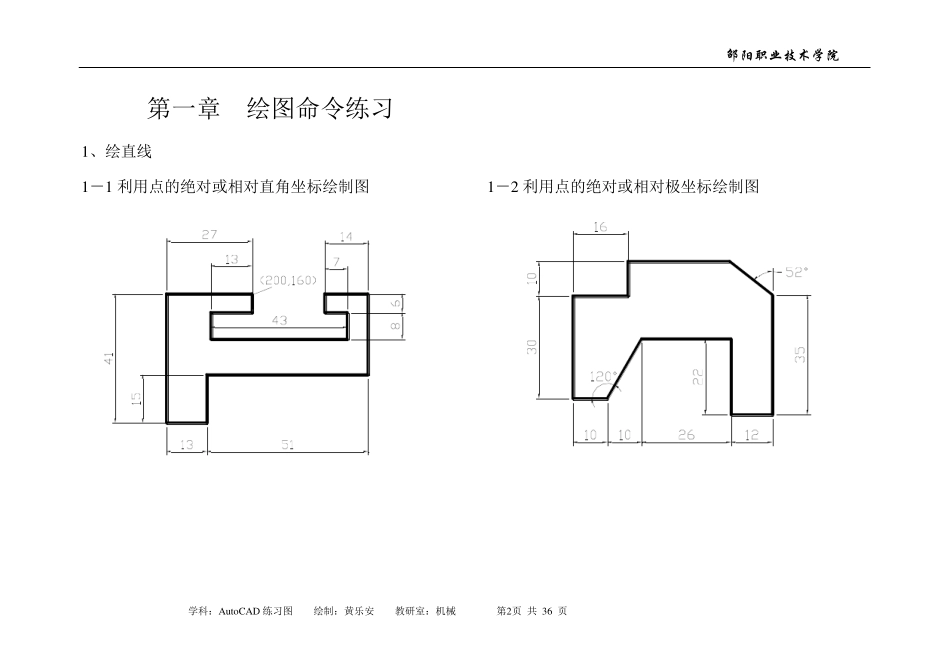

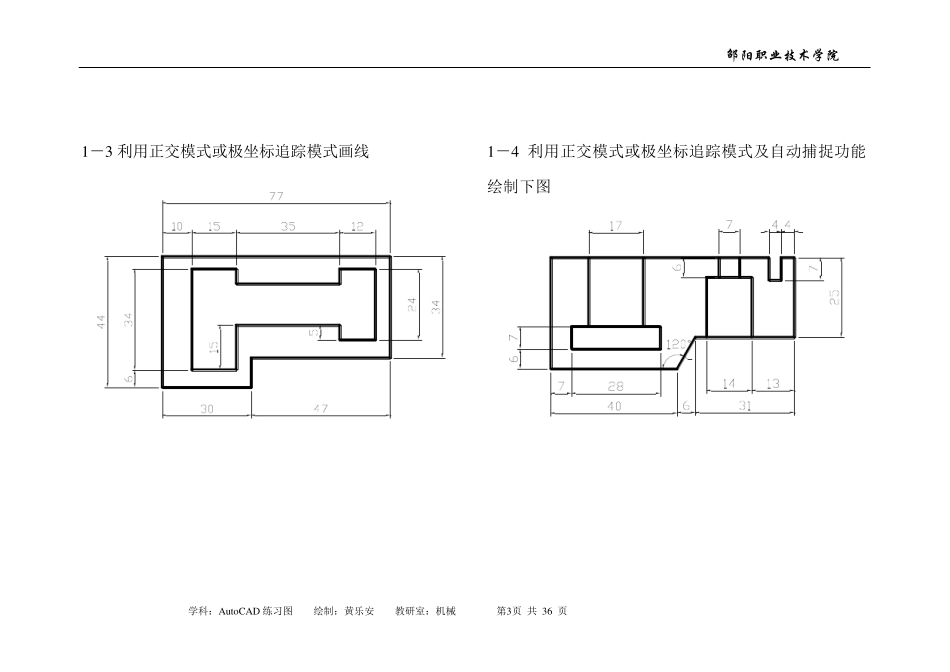

AutoCAD 机械制图习题集 执教：黄乐安 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第2页 共 36 页 第一章 绘图命令练习 1、绘直线 1－1 利用点的绝对或相对直角坐标绘制图 1－2 利用点的绝对或相对极坐标绘制图 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第3页 共 36 页 1－3 利用正交模式或极坐标追踪模式画线 1－4 利用正交模式或极坐标追踪模式及自动捕捉功能绘制下图 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第4页 共 36 页 2、绘制多段线命令应用 3、样条曲线和修订云线命令应用 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第5页 共 36 页 3、绘制圆和圆弧命令应用 3－1 用绘圆命令绘制奥运五环 3－2 用绘圆、圆弧命令绘制花环 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第6页 共 36 页 4、椭圆命令应用 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第7页 共 36 页 5、矩形和正多边形命令应用 、 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第8页 共 36 页 6、绘点命令应用 7、倒直角和倒圆角 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第9页 共 36 页 8、填充图案命令应用 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第10页 共 36 页 9、基本绘图命令应用 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第11页 共 36 页 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第12页 共 36 页 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第13页 共 36 页 第二章 编辑命令练习 1、移动命令 2、复制命令 邵 阳 职 业 技 术 学 院 学科：Au toCAD 练习图 绘制：黄乐安 教研室：机械 第14页 共 36 页 3、偏移和修剪命令绘制标题栏 4、镜像命令应用 邵 阳 职 业 技 术 学 院...
