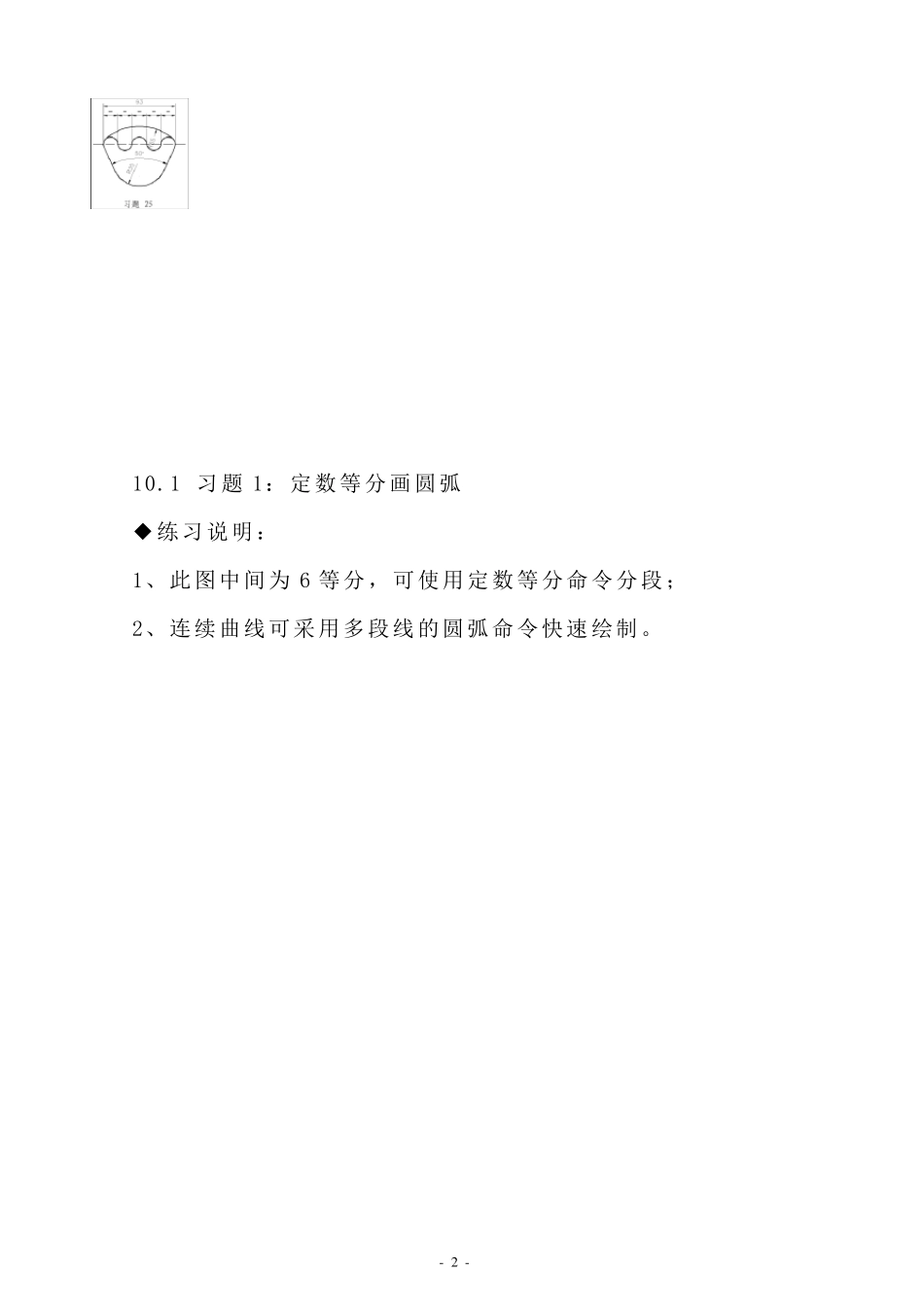

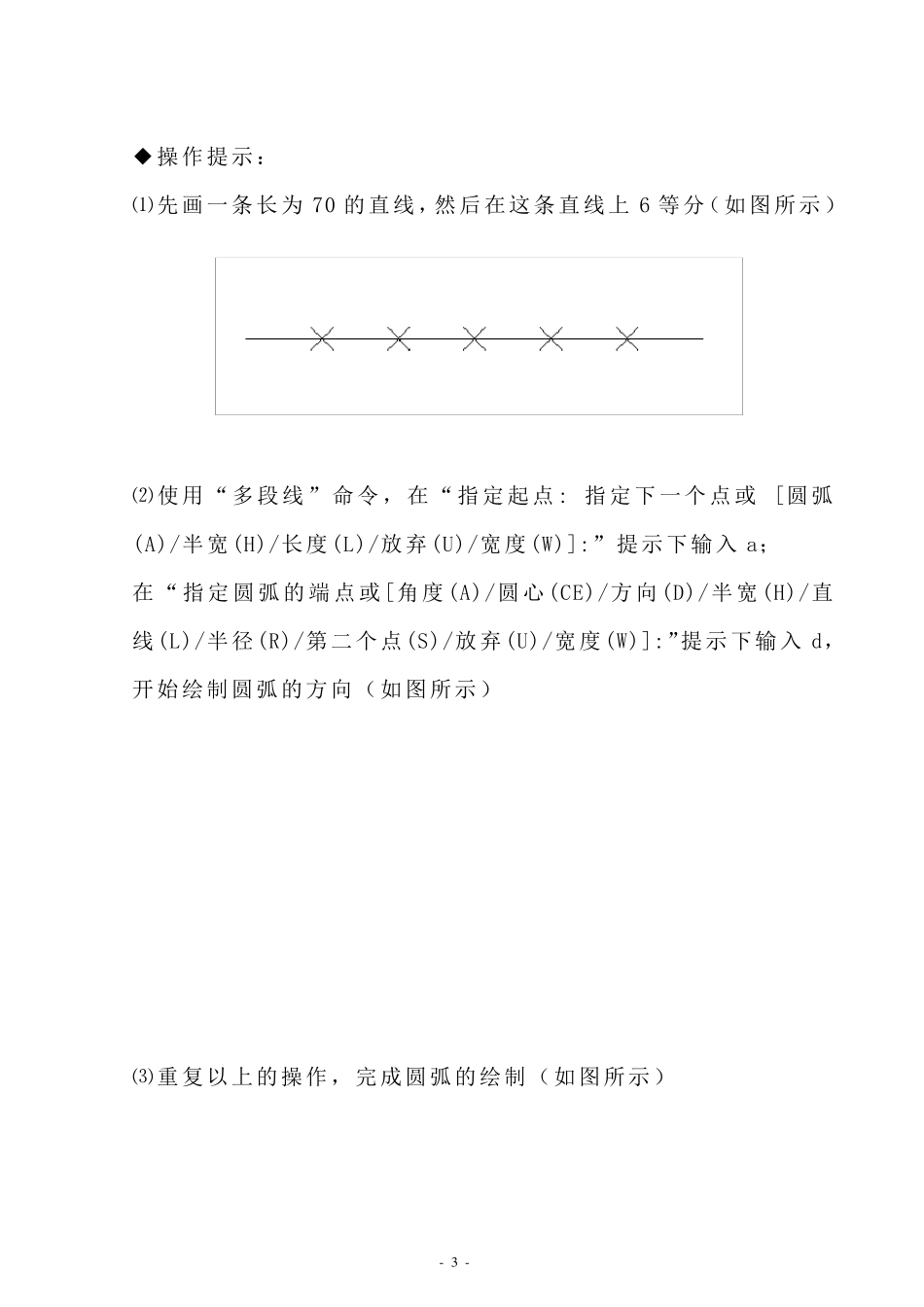

- 1 - AutoCAD 练习题 - 2 - 10.1 习题1：定数等分画圆弧 ◆练习说明： 1、此图中间为 6 等分，可使用定数等分命令分段； 2、连续曲线可采用多段线的圆弧命令快速绘制。 - 3 - ◆操作提示： ⑴先画一条长为70 的直线，然后在这条直线上6 等分（如图所示） ⑵使用“多段 线”命令 ，在“ 指 定起点 : 指 定下 一个点 或 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:”提示下输入 a； 在“ 指 定 圆 弧 的端 点 或 [角 度 (A)/圆 心 (CE)/方 向 (D)/半 宽 (H)/直线(L)/半径(R)/第二个点(S)/放弃(U)/宽度(W)]:”提示下输入 d，开始绘制圆弧的方向（如图所示） ⑶重复以上的操作，完成圆弧的绘制（如图所示） - 4 - ⑷选择“圆 ” 命 令， 捕 捉圆 的 中 点， 在 “指 定 圆 的半 径 或 [直径(D)]”提示下输入 35，回车 ⑸删除辅助线，添加尺寸标注（如图所示） - 5 - 10.2 习题2：环形阵列画圆弧 ◆练习说明： 1、此图外面由 8 段相同的圆弧构成； 2、使用环形阵列命令快速绘制。 - 6 - ◆操作提示： ⑴先画一个直径为35 的圆，然后向上复制（如图所示） ⑵使用“环形阵列”命令，阵列出8 个圆（如图所示） ⑶使用“修剪”命令，修剪出一段圆弧后，并删除多余的圆（如图所示） - 7 - ⑷再次使用“环形阵列”命令，阵列出8个圆弧，添加尺寸标注（如图所示） 10.3 习题3：使用极轴追踪绘制图形 ◆练习说明： 1、此图主要练习多边形的绘制； 2、在绘制中间的矩形时将会用到45°极轴追踪。 - 8 - ◆操作提示： ⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示） ⑵在“极轴追踪”对话框中勾选“启用极轴追踪（F10）”选项，在“增量角”改为45°（改成 45°的意思是：凡是 45°的倍数都能追踪得到）（如图所示） ⑶先画一个直径为70 的圆，再画一个内接于圆的正 6 边形（如图所示） 0 - 9 - ⑷使用“ 对 象 捕 捉 ” 命 令 ， 绘 制 里 面 的 直 线 ， 并 用“ 极 轴 追 踪 ”方式绘制一条连接于线上的直线（如图所示） ⑸使用“直线”命 令 连 接 其 余 直线（如图所示） ⑹ 捕 捉 大 圆 的 圆 心 ， 在 矩 形 里 面 绘 制 一 个 小 圆 ， 并 添 加 尺 寸 标 注 - 1 0 - （如图所示） 10.4 习题4：使用镜像、修剪命令...
