CAD几何模型导入ANSYS

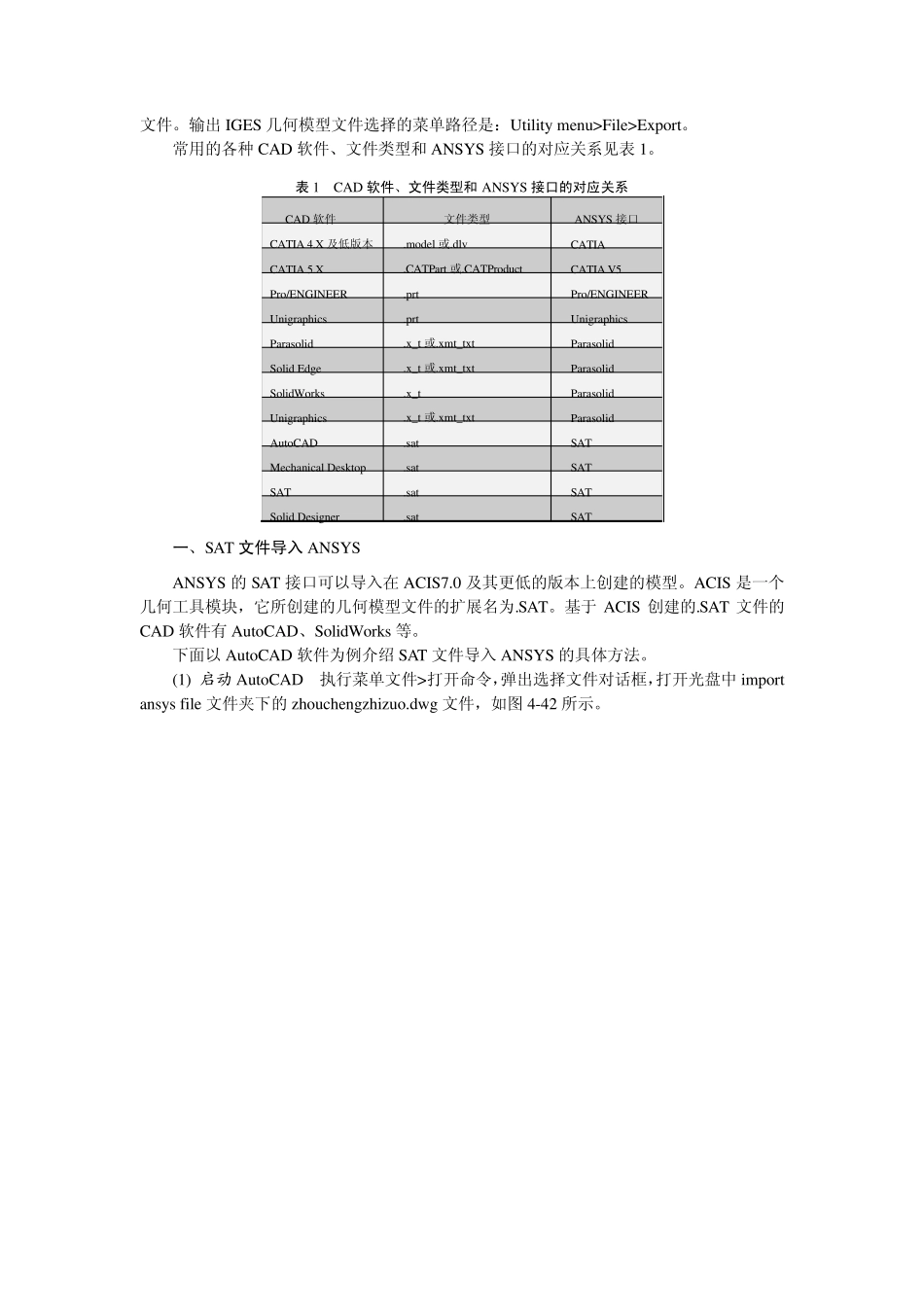

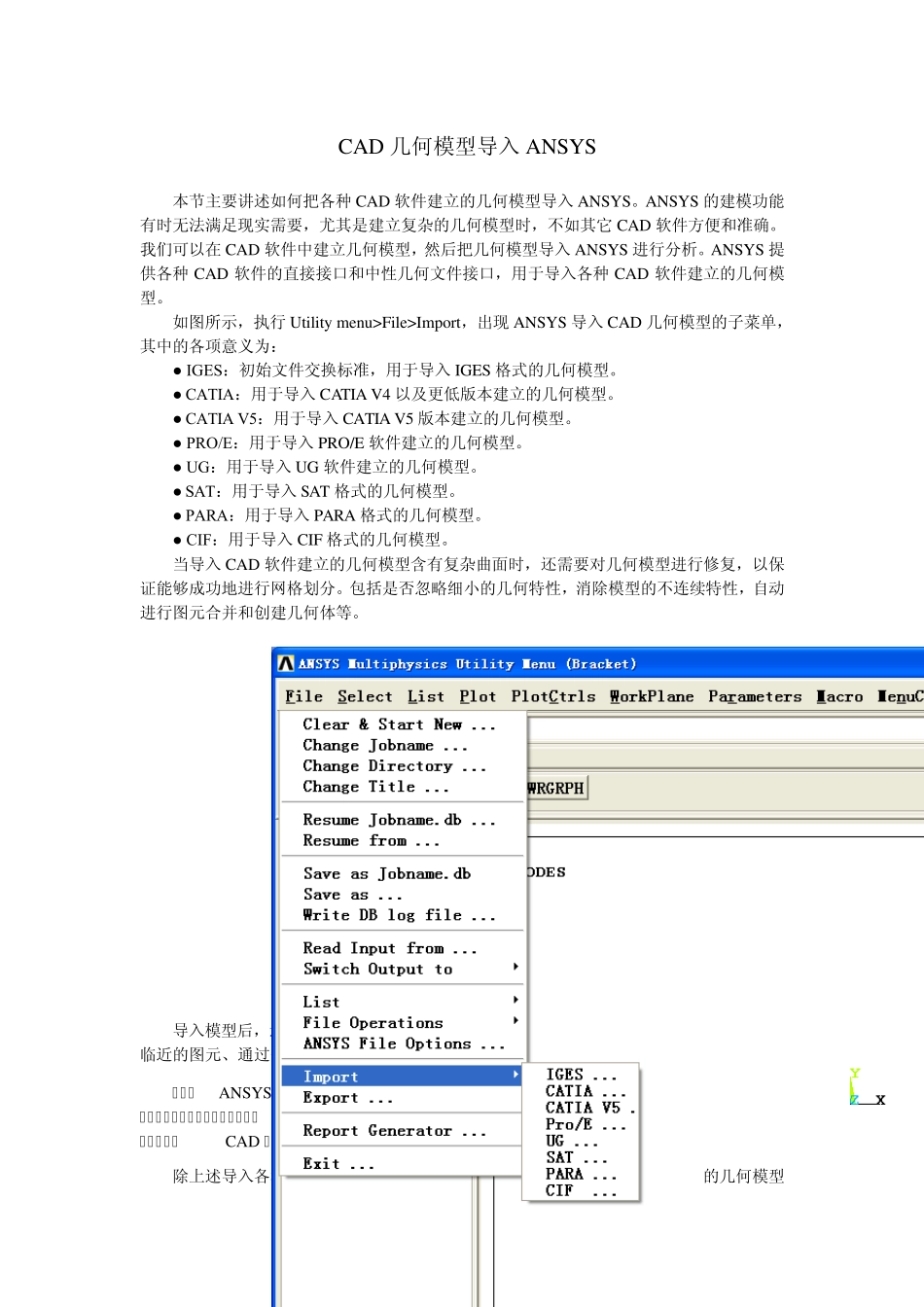

CAD 几何模型导入 ANSYS 本节主要讲述如何把各种 CAD 软件建立的几何模型导入 ANSYS。ANSYS 的建模功能有时无法满足现实需要，尤其是建立复杂的几何模型时，不如其它 CAD 软件方便和准确。我们可以在 CAD 软件中建立几何模型，然后把几何模型导入 ANSYS 进行分析。ANSYS 提供各种 CAD 软件的直接接口和中性几何文件接口，用于导入各种 CAD 软件建立的几何模型。 如图所示，执行 Utility menu >File>Import，出现 ANSYS 导入 CAD 几何模型的子菜单，其中的各项意义为： ● IGES：初始文件交换标准，用于导入 IGES 格式的几何模型。 ● CATIA：用于导入 CATIA V4 以及更低版本建立的几何模型。 ● CATIA V5：用于导入 CATIA V5 版本建立的几何模型。 ● PRO/E：用于导入 PRO/E 软件建立的几何模型。 ● UG：用于导入 UG 软件建立的几何模型。 ● SAT：用于导入 SAT 格式的几何模型。 ● PARA：用于导入 PARA 格式的几何模型。 ● CIF：用于导入 CIF 格式的几何模型。 当导入 CAD 软件建立的几何模型含有复杂曲面时，还需要对几何模型进行修复，以保证能够成功地进行网格划分。包括是否忽略细小的几何特性，消除模型的不连续特性，自动进行图元合并和创建几何体等。 ANSYS 的导入菜单 导入模型后，还可以对模型进行简化工作。例如去除某些孔和凸台、消除小单元、合并临近的图元、通过分割和折叠移去小碎片等。 注意：ANSYS 接口产品的版本号要匹配，只有匹配的接口产品才能正确导入各种CAD文件。匹配遵循向下兼容原则，即ANSYS 的版本要高于CAD 软件的版本。另外，ANSYS提供的各种CAD 软件接口程序必须获得正式授权才能使用。 除上述导入各种 CAD 几何模型的接口之外，ANSYS 程序还可以输出 IGES 的几何模型文件。输出IGES 几何模型文件选择的菜单路径是：Utility menu>File>Export。 常用的各种CAD 软件、文件类型和 ANSYS 接口的对应关系见表 1。 表1 CAD 软件、文件类型和 ANSYS 接口的对应关系 CAD 软件 文件类型 ANSYS 接口 CATIA 4.X 及低版本 .model 或.dlv CATIA CATIA 5.X .CATPart 或.CATProduct CATIA V5 Pro/ENGINEER .prt Pro/ENGINEER Unigraphics .prt Unigraphics Parasolid .x_t 或.xmt_txt Parasolid Solid Edge .x_t 或.xmt_txt Parasolid SolidWorks .x_t Parasolid Unigraphics .x_t 或.xmt_...
