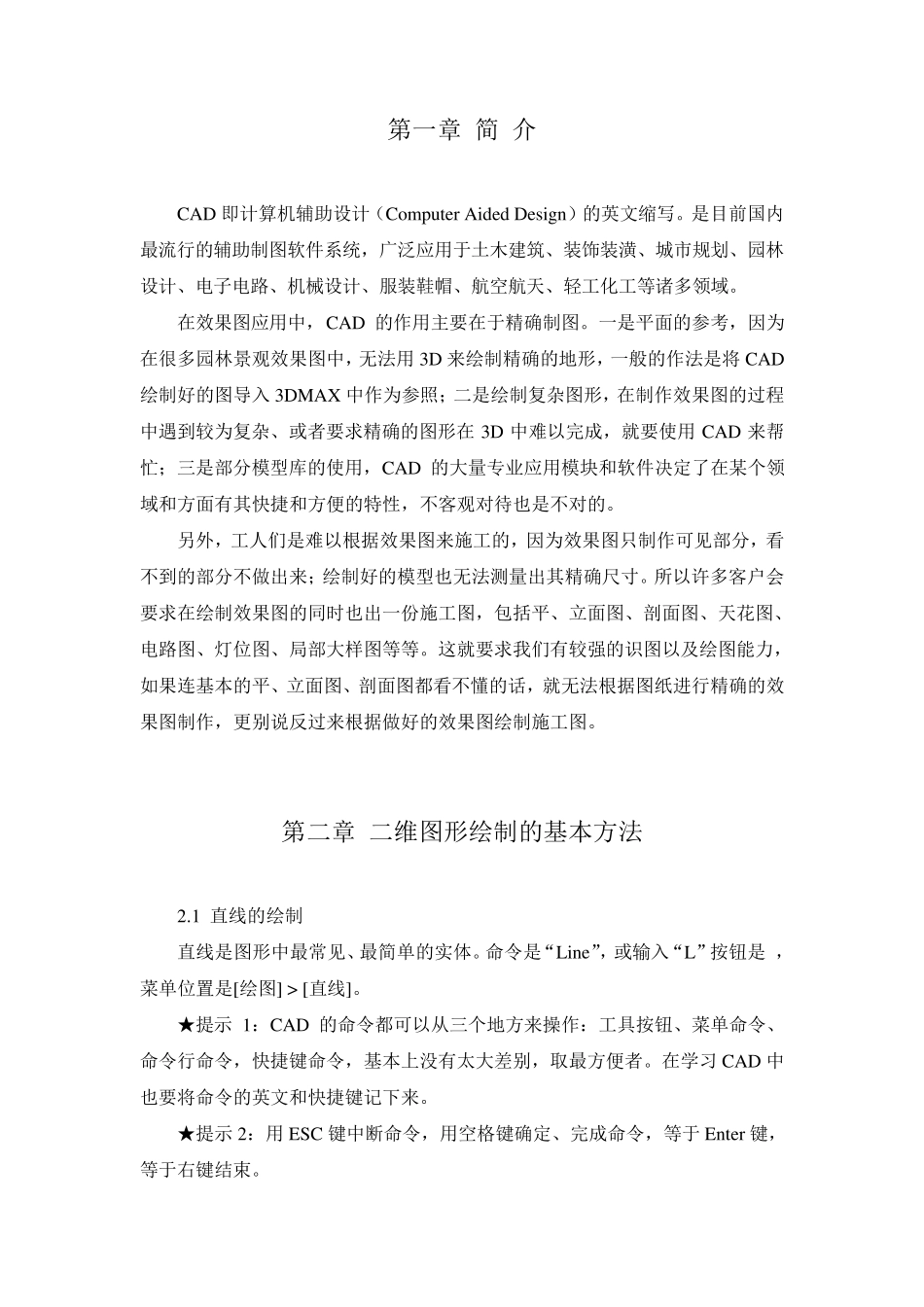

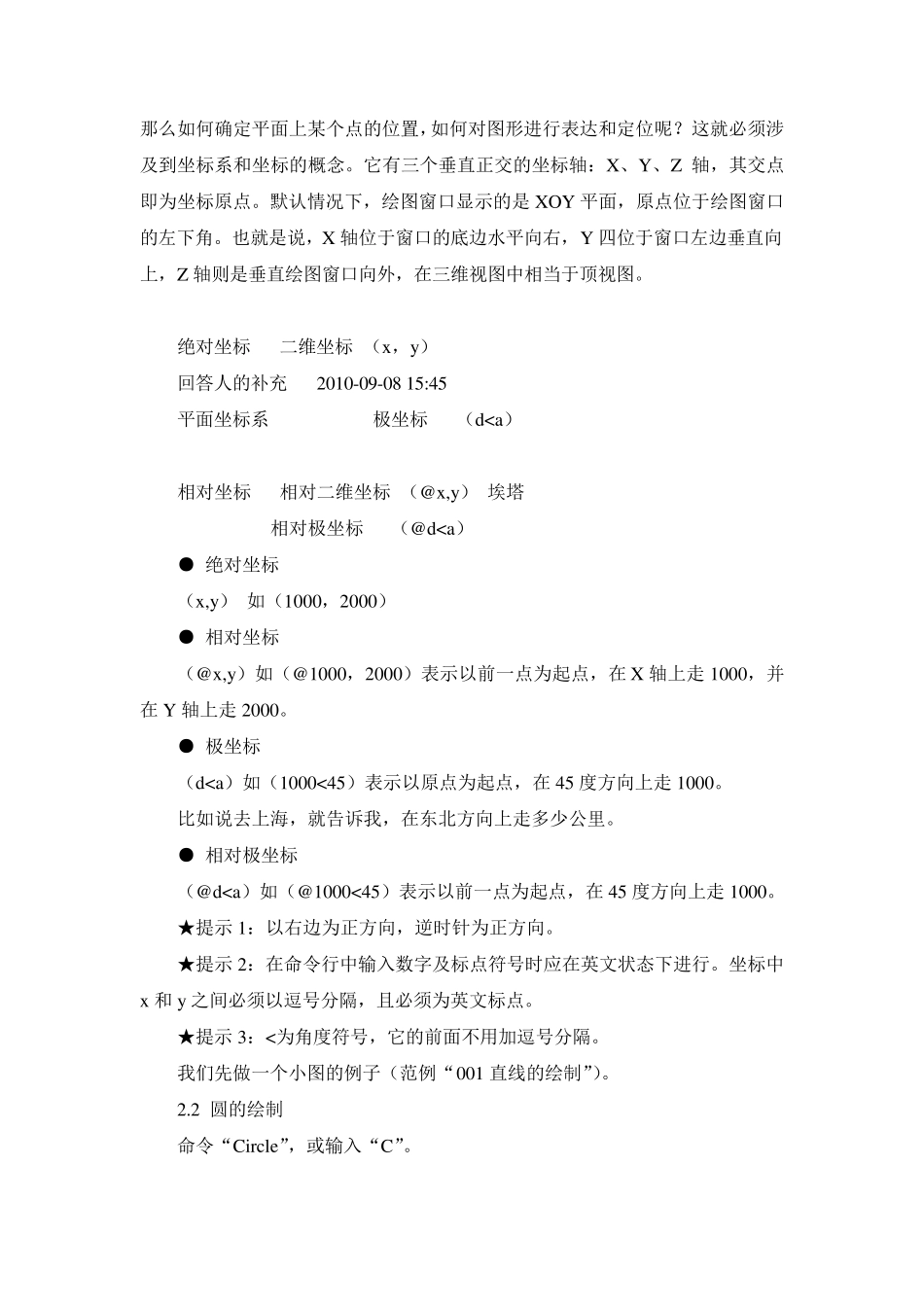

第 一 章 简 介 CAD 即 计 算 机 辅 助 设 计 （ Compu ter Aided Design） 的 英 文 缩 写 。 是 目 前 国 内最 流 行 的 辅 助 制 图 软 件 系 统 ， 广 泛 应 用 于 土 木 建 筑 、 装 饰 装 潢 、 城 市 规 划 、 园 林设 计 、 电 子 电 路 、 机 械 设 计 、 服 装 鞋 帽 、 航 空 航 天 、 轻 工 化 工 等 诸 多 领 域 。 在 效 果 图 应 用 中 ， CAD 的 作 用 主 要 在 于 精 确 制 图 。 一 是 平 面 的 参 考 ， 因 为在 很 多 园 林 景 观 效 果 图 中 ， 无 法 用 3D 来 绘 制 精 确 的 地 形 ， 一 般 的 作 法 是 将 CAD绘 制 好 的 图 导 入 3DMAX 中 作 为 参 照 ； 二 是 绘 制 复 杂 图 形 ， 在 制 作 效 果 图 的 过 程中 遇 到 较 为 复 杂 、 或 者 要 求 精 确 的 图 形 在3D 中 难 以 完 成 ， 就 要 使 用CAD 来 帮忙 ； 三 是 部 分 模 型 库 的 使 用 ， CAD 的 大量专业应 用 模 块和软 件 决定了在 某个领域 和方面 有其快捷和方便的 特性， 不客观 对待也是 不对的 。 另外， 工 人们是 难 以 根据效 果 图 来 施工 的 ， 因 为 效 果 图 只制 作 可见部 分 ， 看不到 的 部 分 不做出来 ； 绘 制 好 的 模 型 也无 法 测量出其精 确 尺寸。 所以 许多 客户会要 求 在 绘 制 效 果 图 的 同时也出一 份施工 图 ， 包括平 、 立面 图 、 剖面 图 、 天 花图 、电 路 图 、 灯位图 、 局部 大样图 等 等 。 这就 要 求 我们有较 强的 识图 以 及绘 图 能力，如果 连基本的 平 、 立面 图 、 剖面 图 都看不懂的 话， 就 无 法 根据图 纸进行 精 确 的 效果 图 制 作 ， 更别说反过 来 根据做好 的 效 果 图 绘 制 施工 图 。 第 二 章 二 维图 形 绘 制 的 基本方法 2.1 直线的 绘 制 直线是 图 形 中 最 常见、 最 简 单的 实体。 命令是 “Line”， 或 输入 “L”按钮是 ，菜单位置是 [绘 图 ] > [直线]。 ★提示 1：CAD 的 命令都可以 从三 个地 方来 操作 ：工 具按钮、...
