CAD图层含义

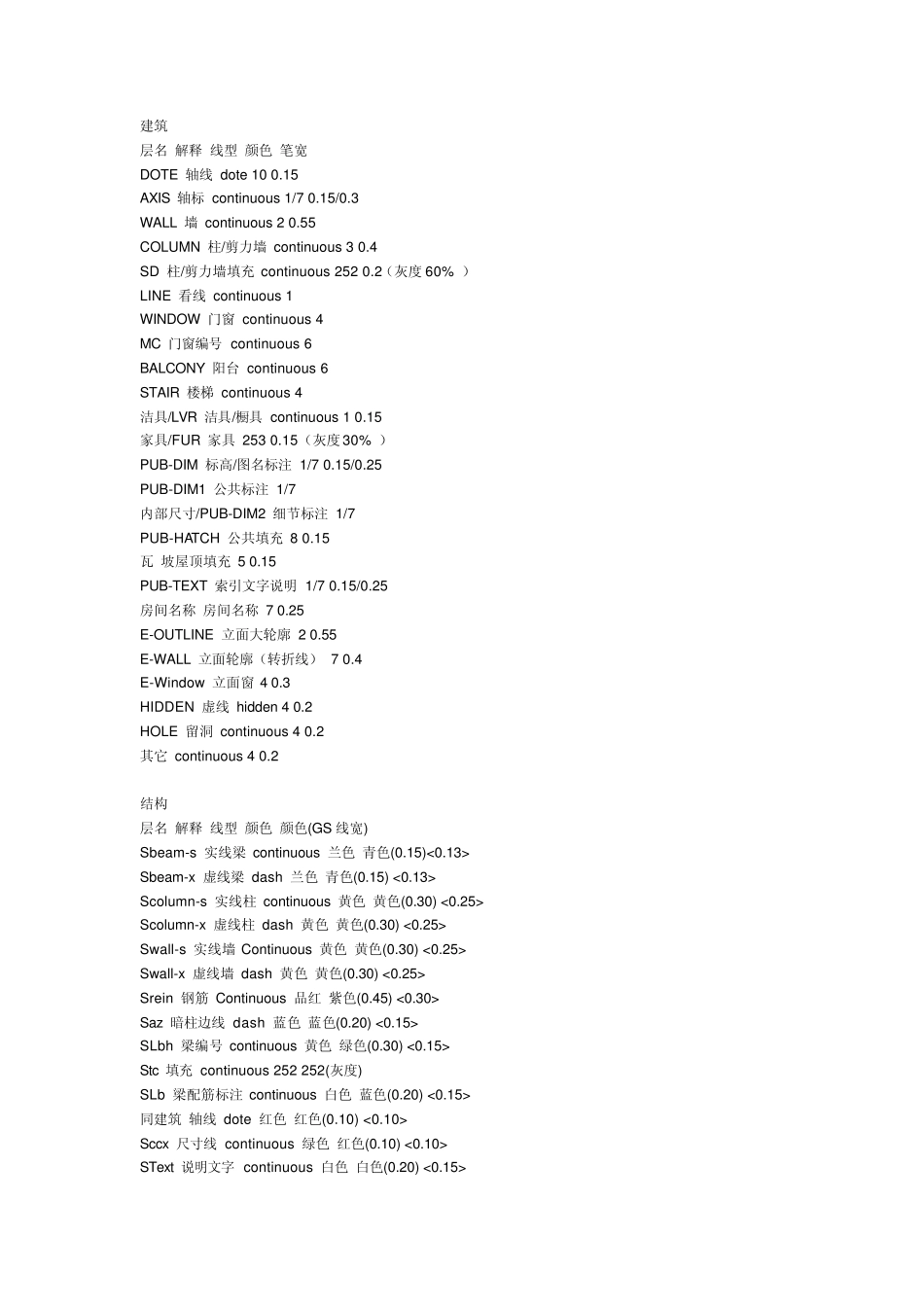

建筑 层名 解释 线型 颜色 笔宽 DOTE 轴线 dote 10 0.15 AXIS 轴标 continuous 1/7 0.15/0.3 WALL 墙 continuous 2 0.55 COLUMN 柱/剪力墙 continuous 3 0.4 SD 柱/剪力墙填充 continuous 252 0.2（灰度 60% ） LINE 看线 continuous 1 WINDOW 门窗 continuous 4 MC 门窗编号 continuous 6 BALCONY 阳台 continuous 6 STAIR 楼梯 continuous 4 洁具/LVR 洁具/橱具 continuous 1 0.15 家具/FUR 家具 253 0.15（灰度30% ） PUB-DIM 标高/图名标注 1/7 0.15/0.25 PUB-DIM1 公共标注 1/7 内部尺寸/PUB-DIM2 细节标注 1/7 PUB-HATCH 公共填充 8 0.15 瓦 坡屋顶填充 5 0.15 PUB-TEXT 索引文字说明 1/7 0.15/0.25 房间名称 房间名称 7 0.25 E-OUTLINE 立面大轮廓 2 0.55 E-WALL 立面轮廓（转折线） 7 0.4 E-Window 立面窗 4 0.3 HIDDEN 虚线 hidden 4 0.2 HOLE 留洞 continuous 4 0.2 其它 continuous 4 0.2 结构 层名 解释 线型 颜色 颜色(GS 线宽) Sbeam-s 实线梁 continuous 兰色 青色(0.15)<0.13> Sbeam-x 虚线梁 dash 兰色 青色(0.15) <0.13> Scolumn-s 实线柱 continuous 黄色 黄色(0.30) <0.25> Scolumn-x 虚线柱 dash 黄色 黄色(0.30) <0.25> Swall-s 实线墙 Continuous 黄色 黄色(0.30) <0.25> Swall-x 虚线墙 dash 黄色 黄色(0.30) <0.25> Srein 钢筋 Continuous 品红 紫色(0.45) <0.30> Saz 暗柱边线 dash 蓝色 蓝色(0.20) <0.15> SLbh 梁编号 continuous 黄色 绿色(0.30) <0.15> Stc 填充 continuous 252 252(灰度) SLb 梁配筋标注 continuous 白色 蓝色(0.20) <0.15> 同建筑 轴线 dote 红色 红色(0.10) <0.10> Sccx 尺寸线 continuous 绿色 红色(0.10) <0.10> SText 说明文字 continuous 白色 白色(0.20) <0.15> 给排水 层名 解释 线型 颜色 笔宽 0s-污水管 污水管 4 0.65 0s-给水管 给水管 3 0.50 0s-消火栓管 消火栓管 2 0.50 0s-喷淋管 喷淋管 3 0.50 0s-水标注 水标注 2 0.25 0s-管配件 管配件 7 0.25 0s-水留洞 水留洞 7 0.25 0s-文字说明 文字说明 1 0.35 0s 建筑 建筑底图 continuous 2 0.18 采暖通风空气调节 层名 解释 线型 颜色 1n-duct 空调风管 continuou...
