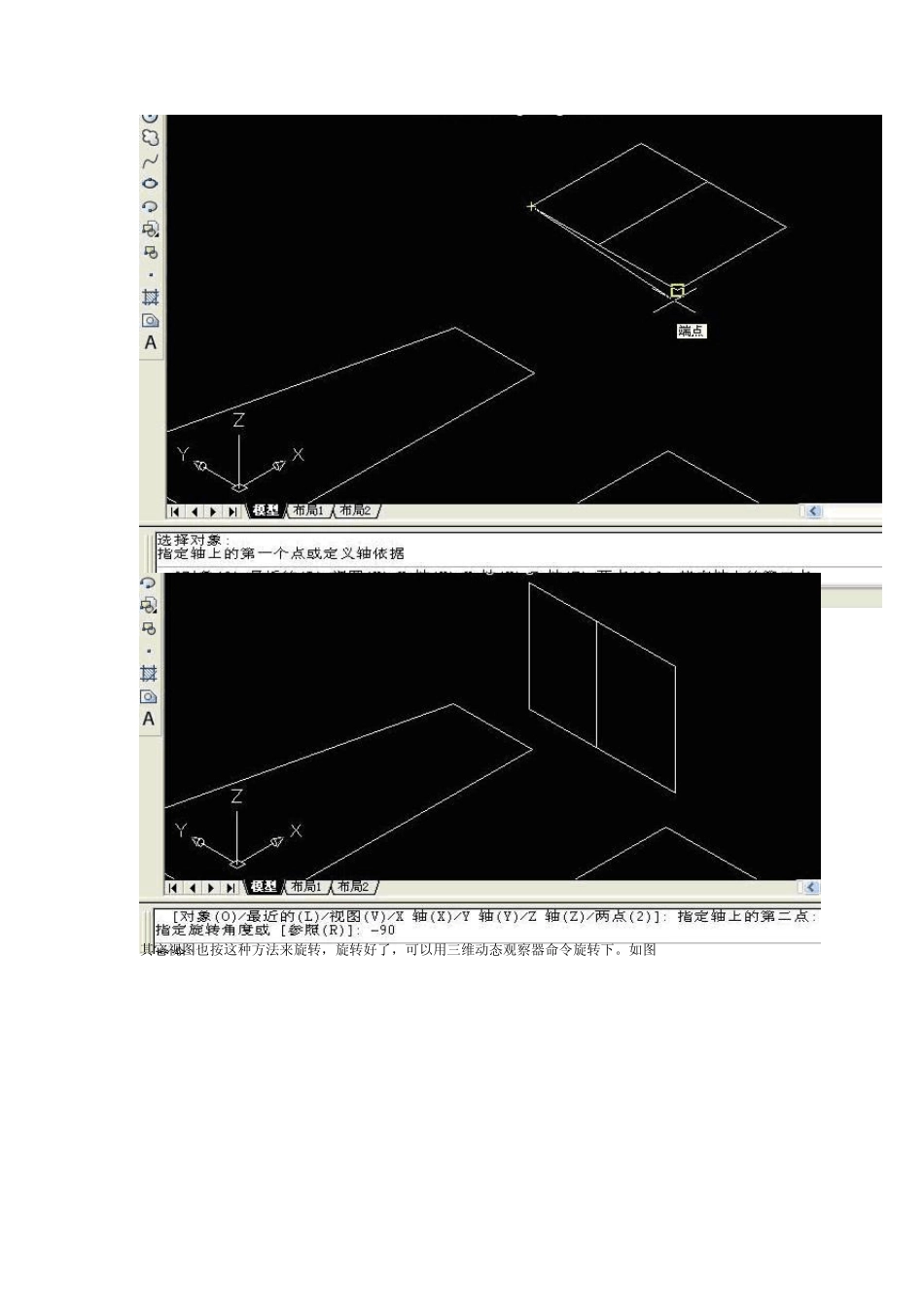

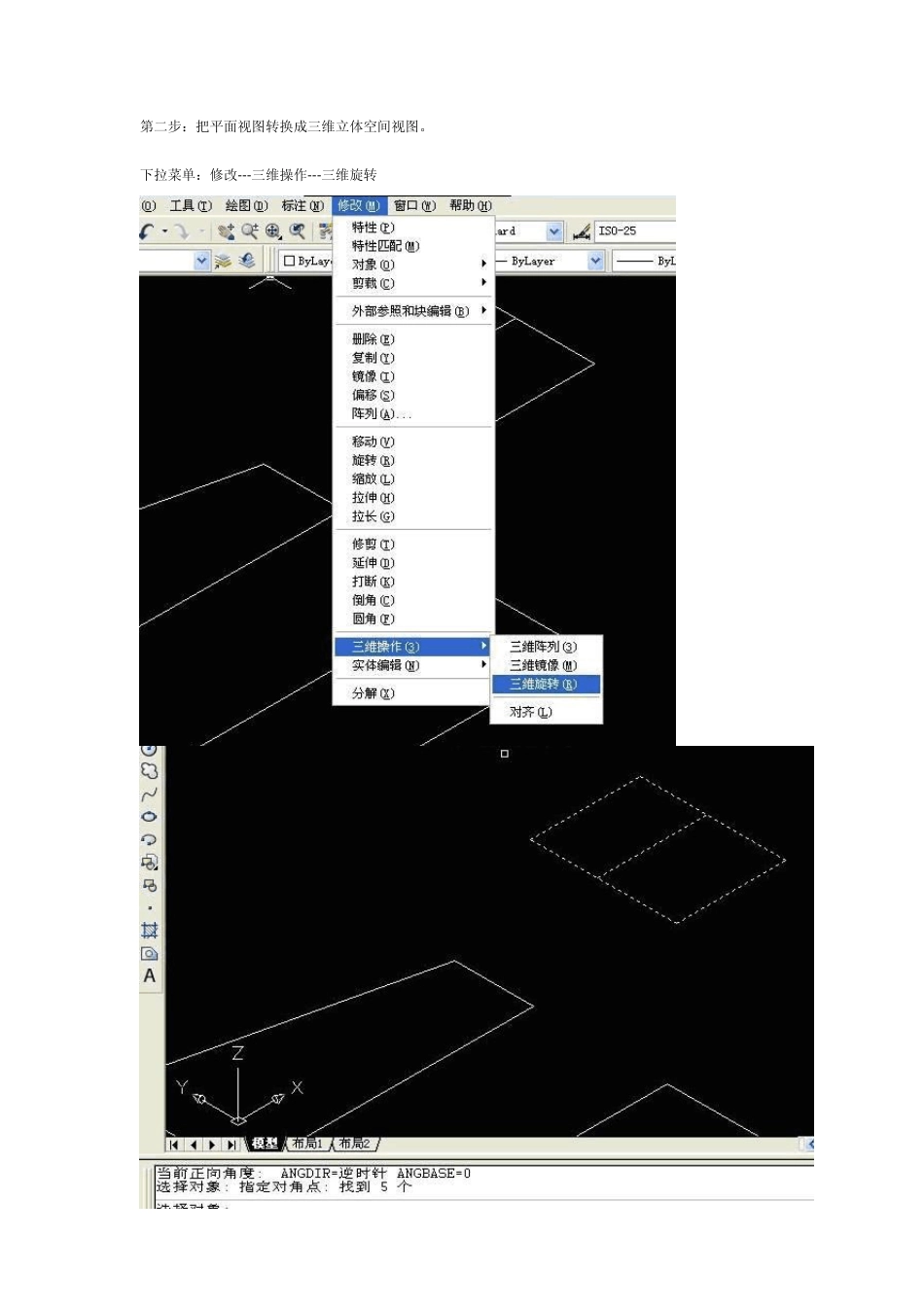

cad 图转到proe 里 第一步：在au tocad 里把视图方面变为三维视图。 下拉菜单：视图---三维视图---西南等轴测 第二步：把平面视图转换成三维立体空间视图。 下拉菜单：修改---三维操作---三维旋转 其它视图也按这种方法来旋转，旋转好了，可以用三维动态观察器命令旋转下。如图 第三步：cad 图如何控制在proe 里的位置。这就需要考虑到坐标的问题。 把 cad 图再次转换到 xy 平面显示，把图形设置某点移到原点上。 指定基点时，输入 0，0 回车，就 OK 了。 注意事项： 1.把图形移到原点上，而不是把原点设置在图形的某一点上。因此，如果你使用 ucs 命令，把坐标原点移到图形某点上，转到 proe 里你会发现移动的坐标原点并非和 proe 里的三个基准面相吻合。 2.在cad 里把图形弄好了，保存 autocad2000 版本 DWG 格式，目前试了 2004 版本不行。这点需要注意一下。 第四步：用proe 打开dw g 图形。 proe 打开文件对话框里，类型选择 dw g，点击打开，会弹出一个对话框，类型选择零件。 打开之后，发现没有基准面，这时在最后一个特征上面插入基准平面。插入完了，再把特征树拉下来。你可以发现图形和基准面的位置是正确的。 关于导入 proe 里的数据后续的简单处理----删除一些不想的线条。 把导入的数据编辑定义，选择线条后，按键盘上的delete 键就可以了。
