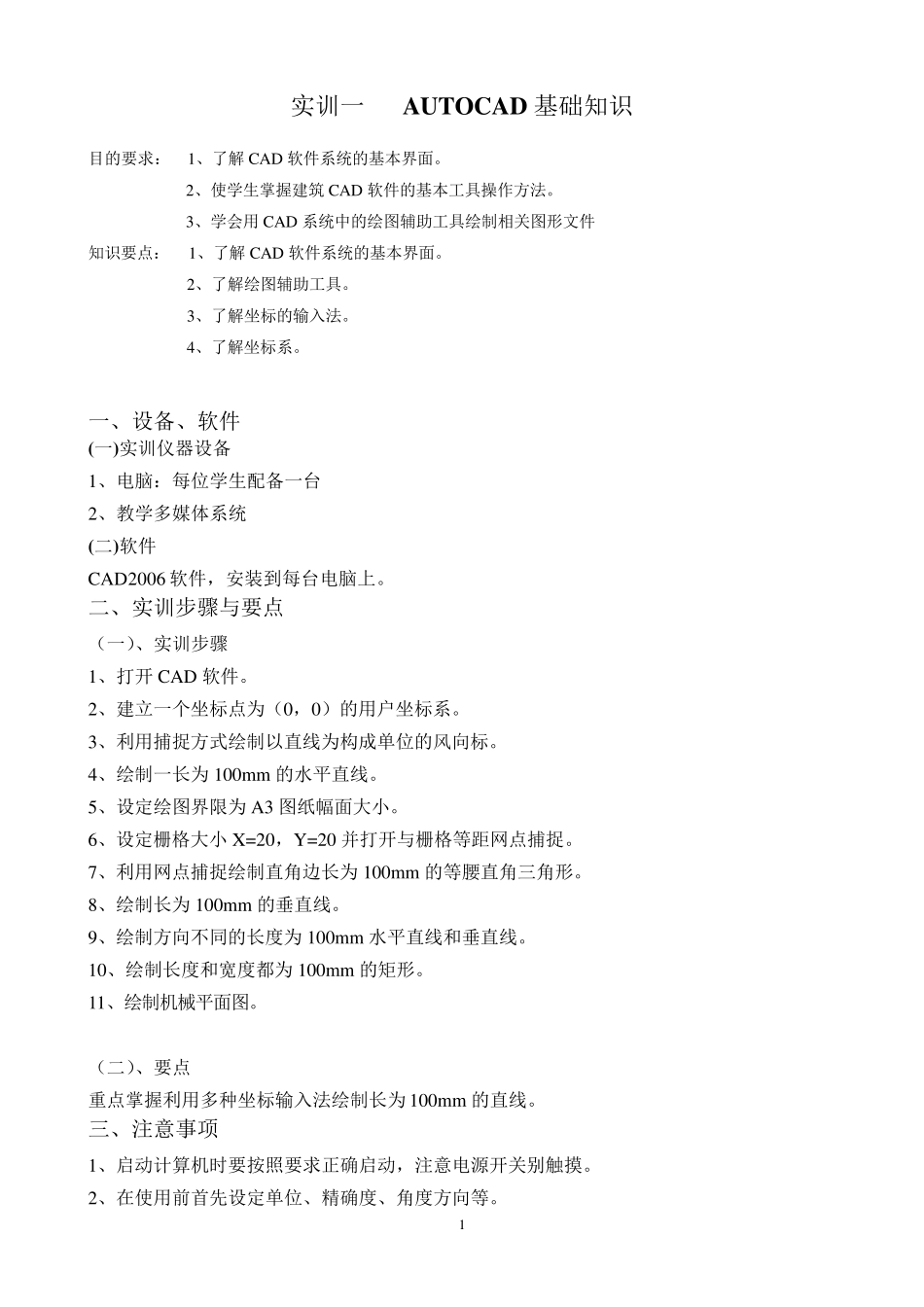

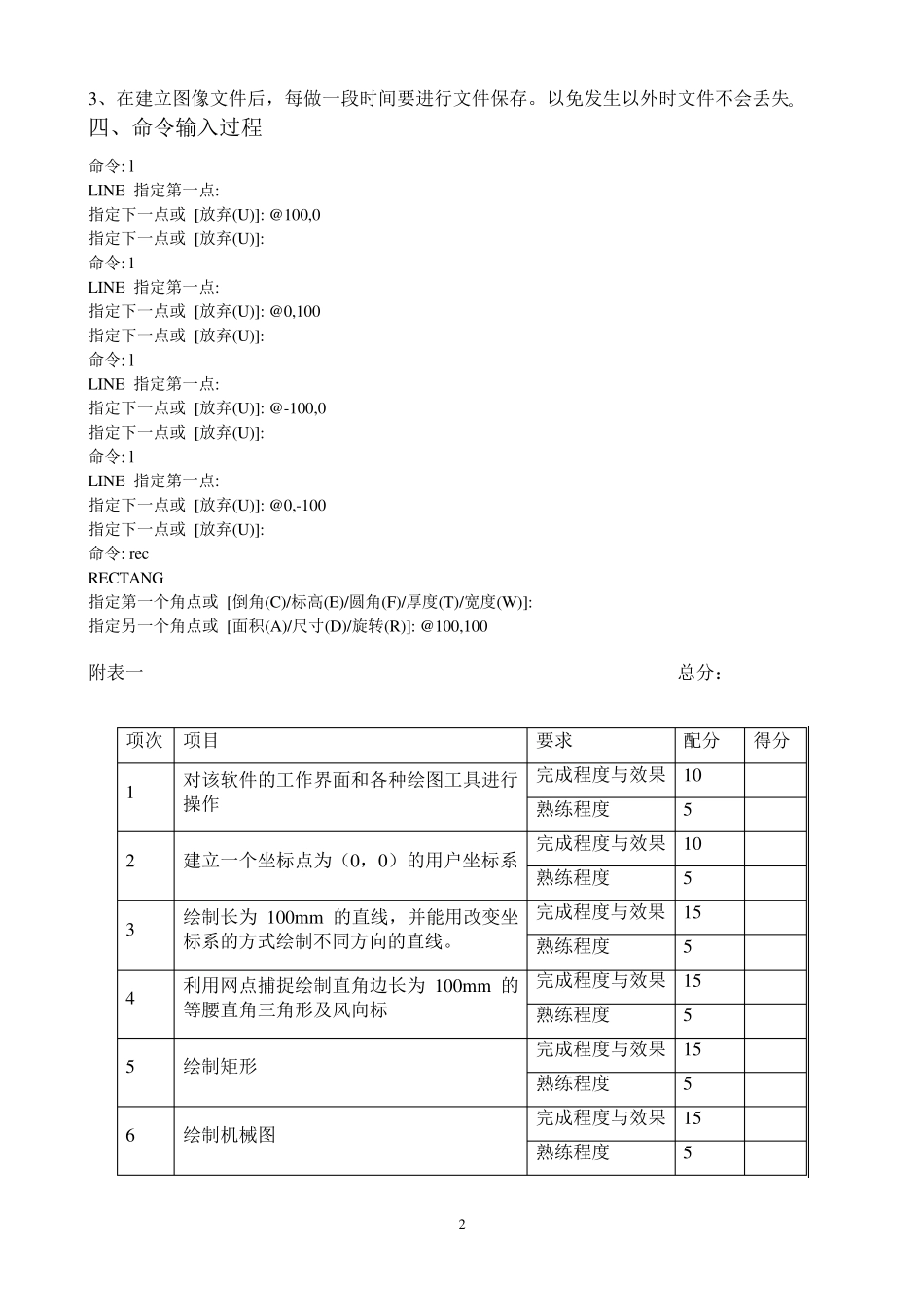

1 实训一 AUTOCAD 基础知识 目的要求： 1、了解 CAD 软件系统的基本界面。 2、使学生掌握建筑 CAD 软件的基本工具操作方法。 3、学会用 CAD 系统中的绘图辅助工具绘制相关图形文件 知识要点： 1、了解 CAD 软件系统的基本界面。 2、了解绘图辅助工具。 3、了解坐标的输入法。 4、了解坐标系。 一、设备、软件 (一)实训仪器设备 1、电脑：每位学生配备一台 2、教学多媒体系统 (二)软件 CAD2006 软件，安装到每台电脑上。 二、实训步骤与要点 （一）、实训步骤 1、打开 CAD 软件。 2、建立一个坐标点为（0，0）的用户坐标系。 3、利用捕捉方式绘制以直线为构成单位的风向标。 4、绘制一长为 100mm 的水平直线。 5、设定绘图界限为 A3 图纸幅面大小。 6、设定栅格大小 X=20，Y=20 并打开与栅格等距网点捕捉。 7、利用网点捕捉绘制直角边长为 100mm 的等腰直角三角形。 8、绘制长为 100mm 的垂直线。 9、绘制方向不同的长度为 100mm 水平直线和垂直线。 10、绘制长度和宽度都为 100mm 的矩形。 11、绘制机械平面图。 （二）、要点 重点掌握利用多种坐标输入法绘制长为 100mm 的直线。 三、注意事项 1、启动计算机时要按照要求正确启动，注意电源开关别触摸。 2、在使用前首先设定单位、精确度、角度方向等。 2 3、在建立图像文件后，每做一段时间要进行文件保存。以免发生以外时文件不会丢失。 四、命令输入过程 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @100,0 指定下一点或 [放弃(U)]: 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @0,100 指定下一点或 [放弃(U)]: 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @-100,0 指定下一点或 [放弃(U)]: 命令: l LINE 指定第一点: 指定下一点或 [放弃(U)]: @0,-100 指定下一点或 [放弃(U)]: 命令: rec RECTANG 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,100 附表一 总分： 项次 项目 要求 配分 得分 1 对该软件的工作界面和各种绘图工具进行操作 完成程度与效果 10 熟练程度 5 2 建立一个坐标点为（0，0）的用户坐标系 完成程度与效果 10 熟练程度 5 3 绘制长为 100mm 的直线，并能用改变坐标系的方式绘制不同方向的直线。 完成程度与效果 15 熟练程度 5 4 利用...
