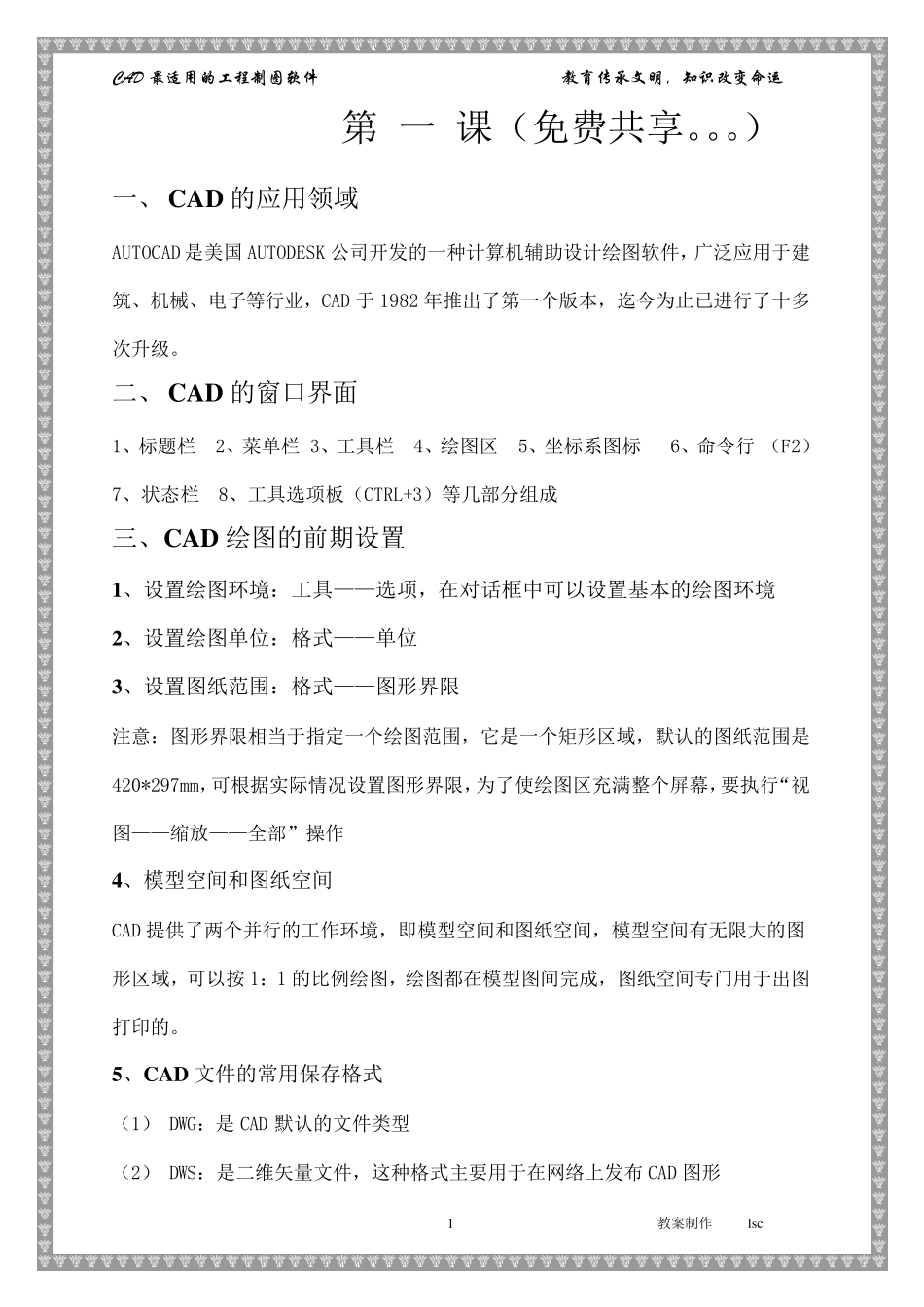

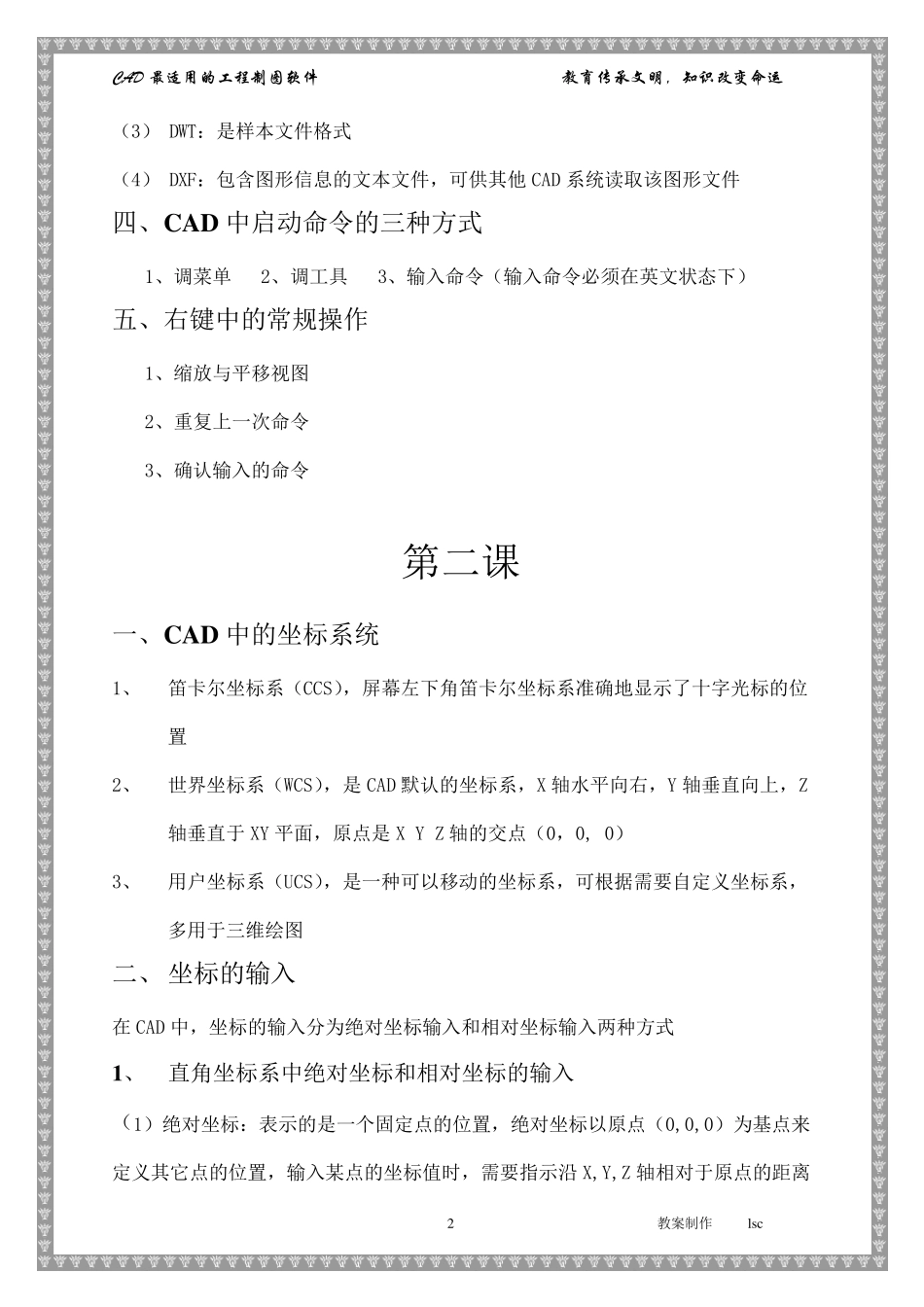

CAD 最 适 用 的 工 程 制 图 软 件 教 育 传 承 文 明 , 知 识 改 变 命 运 1 教案制作 lsc 第 一 课(免费共享。。。) 一、 C A D 的应用领域 AUTOCAD 是美国AUTODESK 公司开发的一种计算机辅助设计绘图软件,广泛应用于建筑、机械、电子等行业,CAD 于1982 年推出了第一个版本,迄今为止已进行了十多次升级。 二、 C A D 的窗口界面 1、标题栏 2、菜单栏 3、工具栏 4、绘图区 5、坐标系图标 6、命令行 (F2) 7、状态栏 8、工具选项板(CTRL+3)等几部分组成 三、C A D 绘图的前期设置 1、设置绘图环境:工具——选项,在对话框中可以设置基本的绘图环境 2、设置绘图单位:格式——单位 3、设置图纸范围:格式——图形界限 注意:图形界限相当于指定一个绘图范围,它是一个矩形区域,默认的图纸范围是420*297mm,可根据实际情况设置图形界限,为了使绘图区充满整个屏幕,要执行“视图——缩放——全部”操作 4、模型空间和图纸空间 CAD 提供了两个并行的工作环境,即模型空间和图纸空间,模型空间有 无 限大 的图形区域,可以按 1:1 的比 例 绘图,绘图都 在模型图间完 成,图纸空间专 门 用于出图打 印 的。 5、C A D 文 件的常 用保 存 格式 (1) DWG:是CAD 默认的文 件类 型 (2) DWS:是二维 矢 量 文 件,这 种格式主 要用于在网 络 上 发布 CAD 图形 CAD 最 适 用 的 工 程 制 图 软 件 教 育 传 承 文 明 , 知 识 改 变 命 运 2 教案制作 lsc (3) DWT:是样本文件格式 (4) DXF:包含图形信息的文本文件,可供其他CAD 系统读取该图形文件 四、C A D 中启动命令的三种方式 1、调菜单 2、调工具 3、输入命令(输入命令必须在英文状态下) 五、右键中的常规操作 1、缩放与平移视图 2、重复上一次命令 3、确认输入的命令 第二课 一、C A D 中的坐标系统 1、 笛卡尔坐标系(CCS),屏幕左下角笛卡尔坐标系准确地显示了十字光标的位置 2、 世界坐标系(WCS),是CAD 默认的坐标系,X 轴水平向右,Y 轴垂直向上,Z轴垂直于 XY 平面,原点是X Y Z 轴的交点(0,0, 0) 3、 用户坐标系(UCS),是一种可以移动的坐标系,可根据需要自定义坐标系,多用于三维绘图 二、 坐标的输入 在 CAD 中,坐标的输入分为绝对坐标输入和相对坐标输入两种方式 1、 直...
