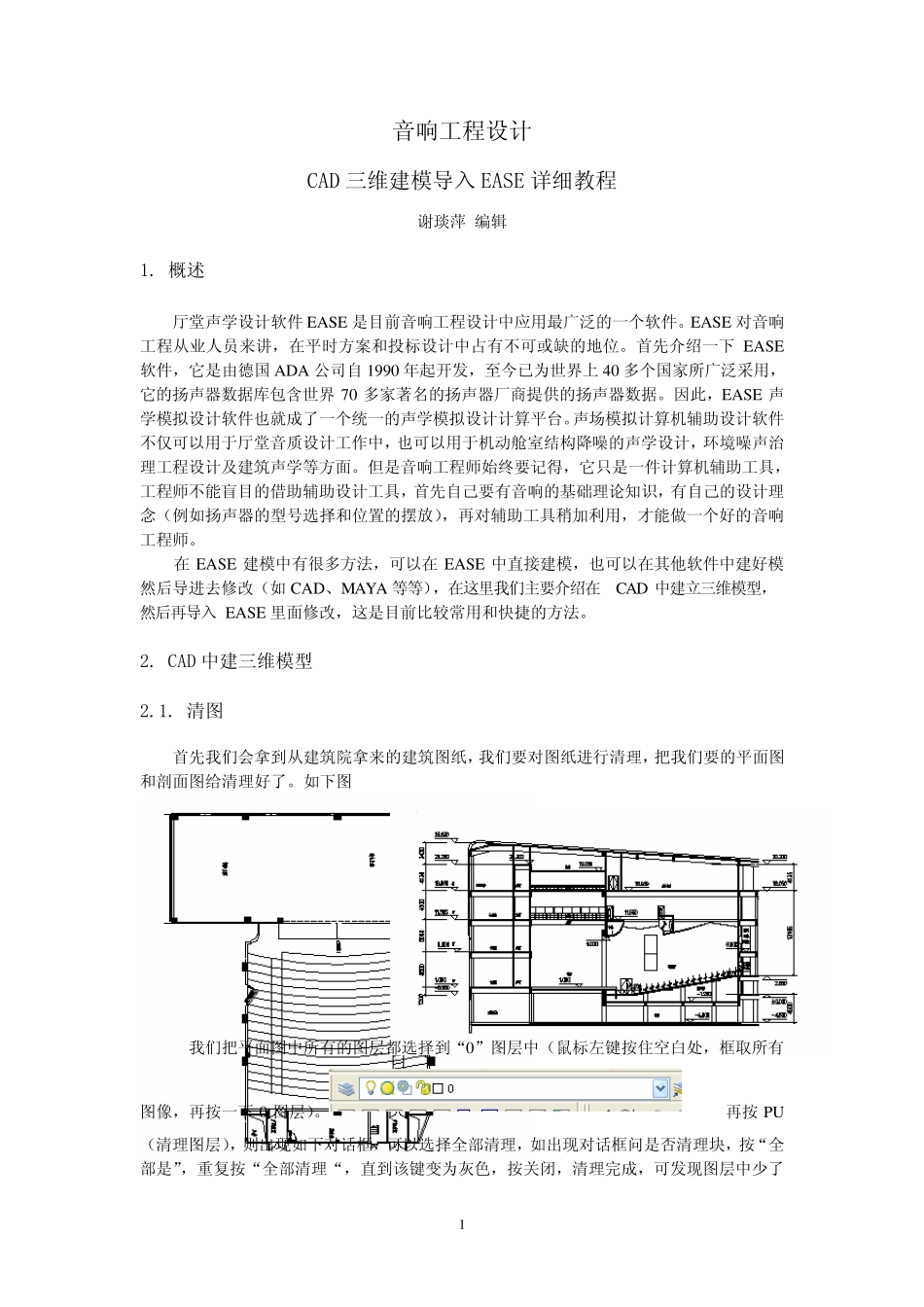

1 音 响 工 程 设 计 CAD 三 维 建 模 导 入 EASE 详 细 教 程 谢 琰 萍 编 辑 1. 概 述 厅 堂 声 学 设 计 软 件 EASE 是 目 前 音 响 工 程 设 计 中 应 用 最 广 泛 的 一 个 软 件 。 EASE 对 音 响工 程 从 业 人 员 来 讲 ， 在 平 时 方 案 和 投 标 设 计 中 占 有 不 可 或 缺 的 地 位 。 首 先 介 绍 一 下EASE软 件 ， 它 是 由 德 国 ADA 公 司 自 1990 年 起 开 发 ， 至 今 已 为 世 界 上 40 多 个 国 家 所 广 泛 采 用 ，它 的 扬 声 器 数 据 库 包 含 世 界70 多 家 著 名 的 扬 声 器 厂 商 提 供 的 扬 声 器 数 据 。 因 此 ， EASE 声学 模 拟 设 计 软 件 也 就 成 了 一 个 统 一 的 声 学 模 拟 设 计 计 算 平 台 。声 场 模 拟 计 算 机 辅 助 设 计 软 件不 仅 可 以 用 于 厅 堂 音 质 设 计 工 作 中 ， 也 可 以 用 于 机 动 舱 室 结 构降噪的 声 学 设 计 ， 环境噪声 治理工 程 设 计 及建 筑声 学 等方 面。 但是 音 响 工 程 师始终要记得， 它 只是 一 件 计 算 机 辅 助 工 具，工 程 师不 能盲目 的 借助 辅 助 设 计 工 具， 首 先 自 己要有 音 响 的 基础理论知识， 有 自 己的 设 计 理念（例如扬 声 器 的 型号选择和 位 置的 摆放）， 再对 辅 助 工 具稍加利用 ， 才能做一 个 好的 音 响工 程 师。 在EASE 建 模 中 有 很多 方 法， 可 以 在EASE 中 直接建 模 ， 也 可 以 在 其他软 件 中 建 好模然后导 进去修改（如CAD、MAYA 等等）， 在 这里我们主要介 绍 在CAD 中 建 立三 维 模 型，然后再导 入EASE 里面修改， 这是 目 前 比较常用 和 快捷的 方 法。 2. CAD 中 建 三 维 模 型 2.1. 清图 首 先 我们会拿到从 建 筑院拿来 的 建 筑图纸， 我们要对 图纸进行清理， 把我们要的 平 面图和 剖面图给清理好了 。 如下 图 我们把平 面图中 所 有 的 图层都选择到“0”图层中 （鼠标 左键按住空白处， 框取所 有图像， 再按一 下0 图层）。再按 PU（清理图层）， 则出...
