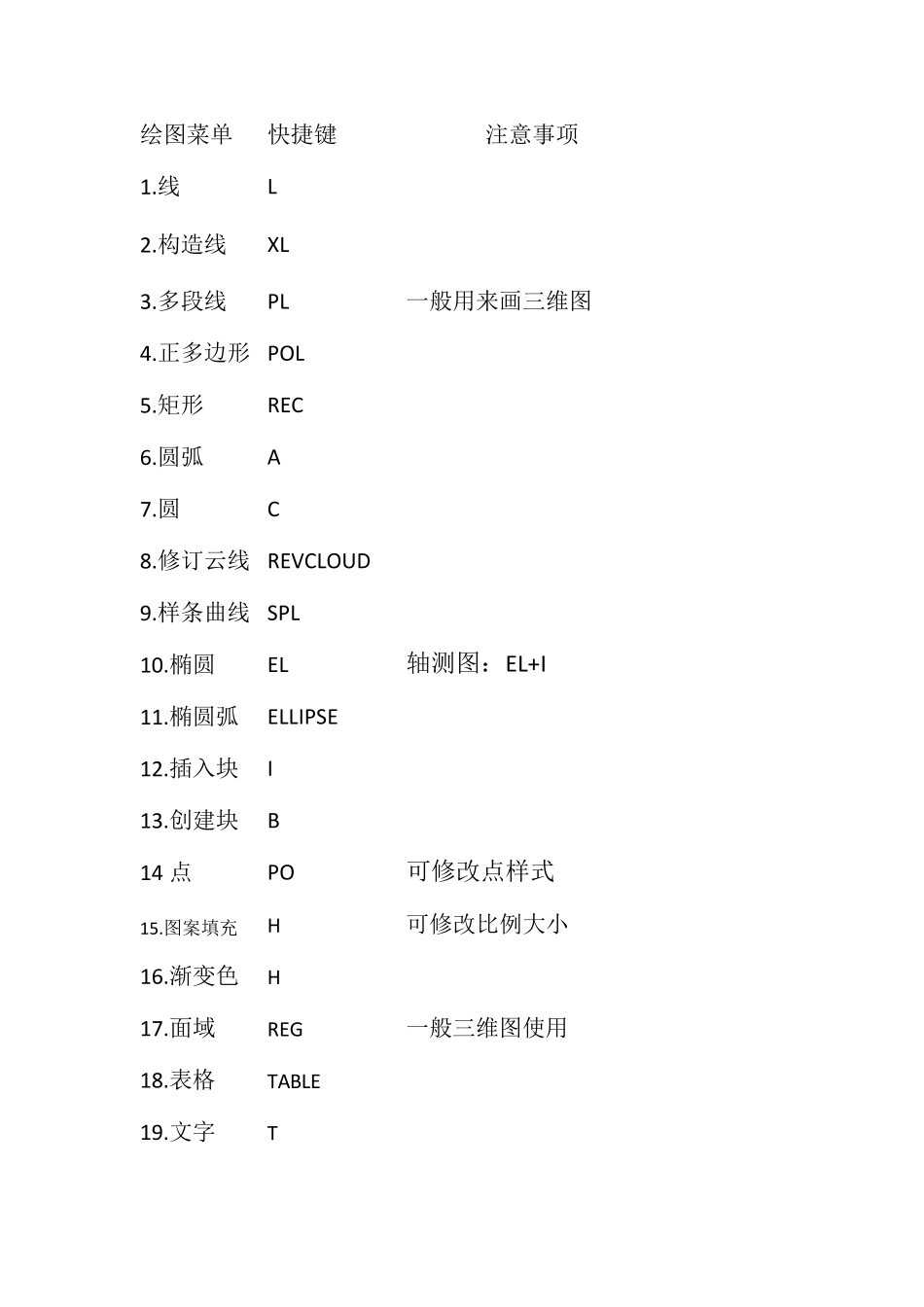

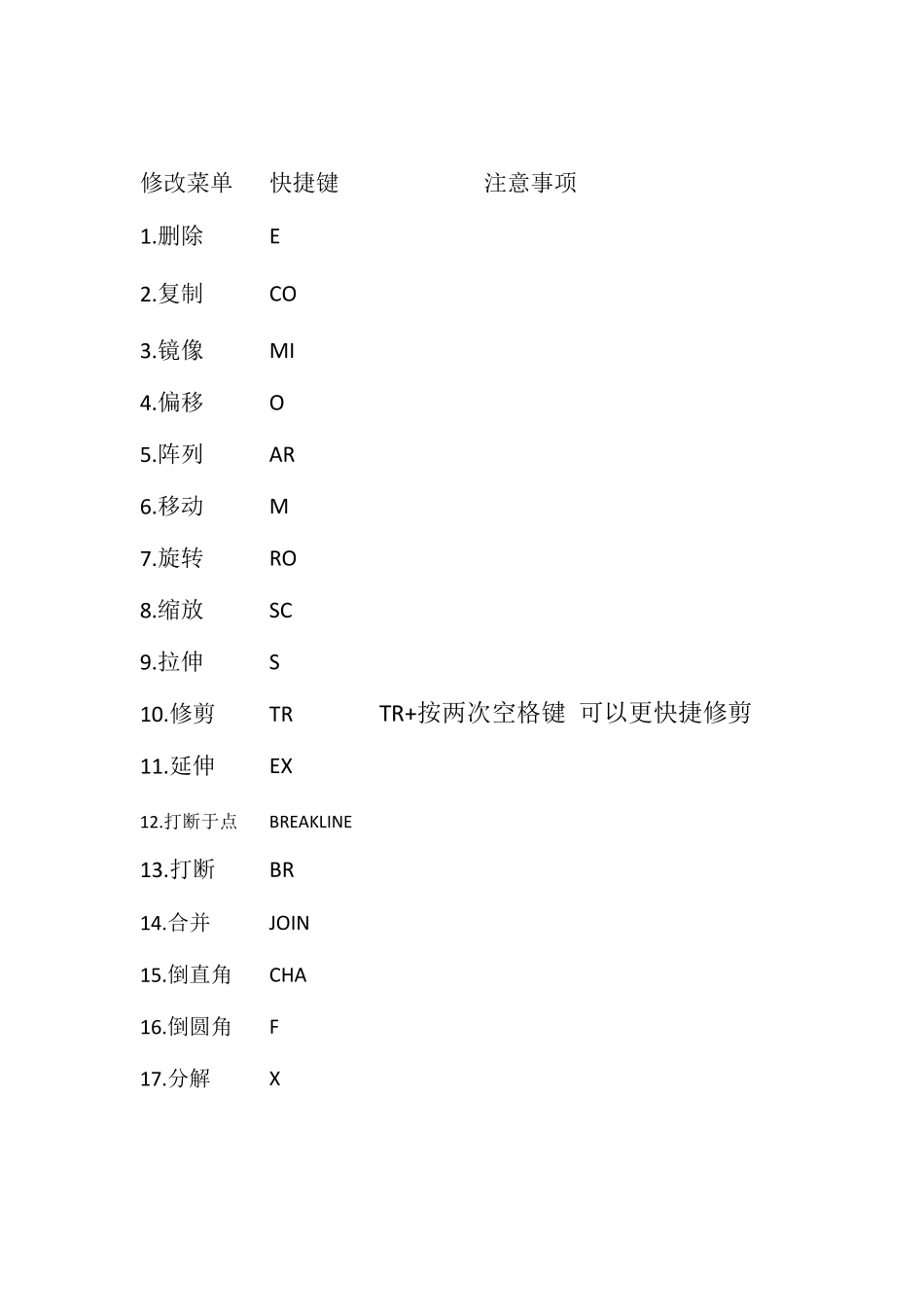

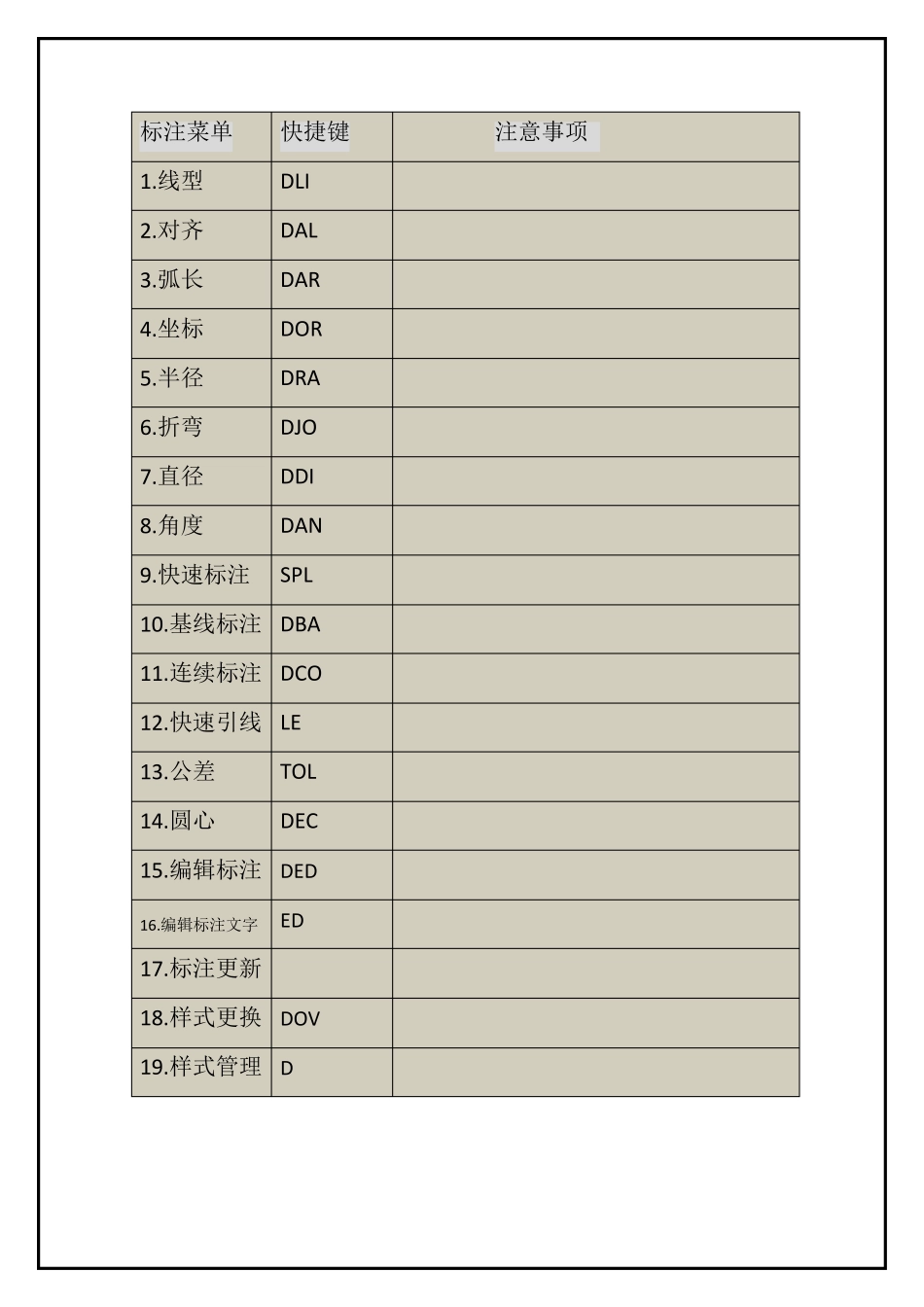

绘图菜单 快捷键 注意事项 1.线 L 2.构造线 XL 3.多段线 PL 一般用来画三维图 4.正多边形 POL 5.矩形 REC 6.圆弧 A 7.圆 C 8.修订云线 REVCLOUD 9.样条曲线 SPL 10.椭圆 EL 轴测图：EL+I 11.椭圆弧 ELLIPSE 12.插入块 I 13.创建块 B 14 点 PO 可修改点样式 15.图案填充 H 可修改比例大小 16.渐变色 H 17.面域 REG 一般三维图使用 18.表格 TABLE 19.文字 T 修改菜单 快捷键 注意事项 1.删除 E 2.复制 CO 3.镜像 MI 4.偏移 O 5.阵列 AR 6.移动 M 7.旋转 RO 8.缩放 SC 9.拉伸 S 10.修剪 TR TR+按两次空格键 可以更快捷修剪 11.延伸 EX 12.打断于点 BREAKLINE 13.打断 BR 14.合并 JOIN 15.倒直角 CHA 16.倒圆角 F 17.分解 X 标注菜单 快捷键 注意事项 1.线型 DLI 2.对齐 DAL 3.弧长 DAR 4.坐标 DOR 5.半径 DRA 6.折弯 DJO 7.直径 DDI 8.角度 DAN 9.快速标注 SPL 10.基线标注 DBA 11.连续标注 DCO 12.快速引线 LE 13.公差 TOL 14.圆心 DEC 15.编辑标注 DED 16.编辑标注文字 ED 17.标注更新 18.样式更换 DOV 19.样式管理 D 实体菜单 快捷键 注意事项 1.矩形 BOX 2.球体 SPHERE 3.圆柱体 CYLINDER 4.圆锥 CONE 5.楔体 WE 6.管状体 TOR 7.拉伸实体 XET 8.旋转/扫琼 REV 9.剖切 SL 10.切割 SEC 11.干涉 IN 12.设置图形 SOLDRAW 13.设置视图 SOLVIEW 14.设置轮廓 SOLPROF 实体编辑 快捷键 注意事项 1.并集 U NI 2.差集 SU 3.交集 IN 4.拉伸面 5.移动面 6.偏移面 7.删除面 8.旋转面 9.倾斜面 10.复制面 11.着色面 12.着色变 13.压印 14.清除 15.分割 16.抽壳 17.选中面 附加 快捷键 注意事项 1.图层 LA 2.线宽 LW 3.线型 LT 4.多线 ML 可修改多线样式 5.单位 UN 当插入别的图尺寸不同时，修改为毫米 6.特性匹配 MA 7.属性 MO 8 参照编辑 XR 9.面积统计 LI 10.颜色 COL 11.对象特性 MA 12.边界 BO 13.编辑长度 LEN 14.定数等分 DIV 显示不了，可修改点样式 15.定距等分 ME 显示不了，可修改点样式 16.面积测量 AA 17.编辑块属性 ATE 18.实体编辑 SOLIDEDIT 19.对齐 AL 附加 快捷键 注意事项 1.测量 DI 2.实体网格密度 ISOLINES 3.设置网格密度 SURFTABL 4.曲面 EDGESURF 5.旋转曲面 RESURF 6.平稳曲面 ...
