CAD机械制图教案VIP专享

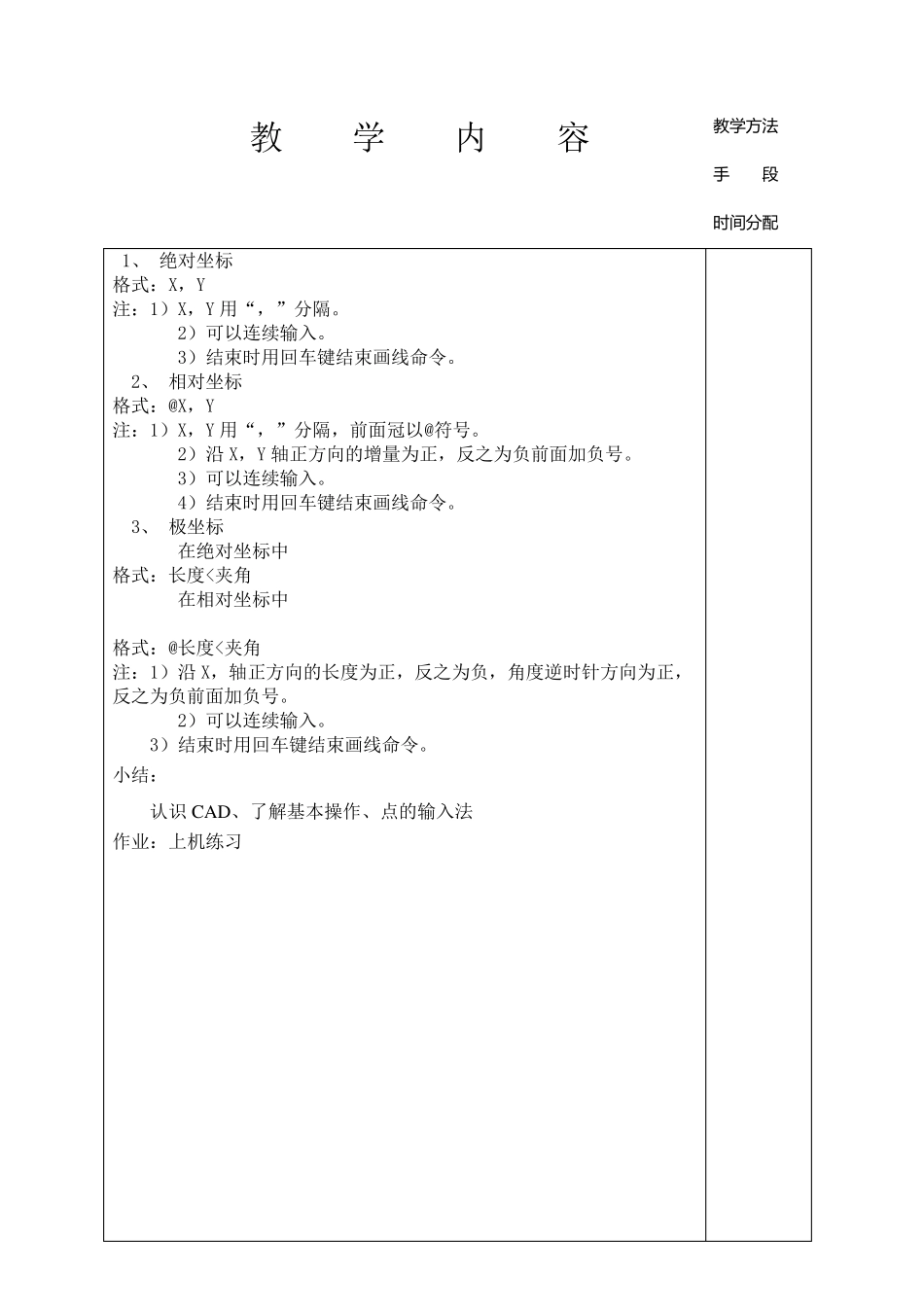

教 学 内 容 教 学 方 法 手 段 时 间 分配 单元一 AutoCAD 的基本知识 任务一 AutoCAD 的基本知识 一、AutoCAD 基本知识 1、AutoCAD 界面 由标题栏、菜单栏、工具栏、状态栏、图形窗口、文本窗口等组成。 2、 图形窗口 是AutoCAD 显示、编辑图形的区域。如图 二、 文件的管理 1、开始新文件 使用菜单 文件→打开 2、打开旧文件 在启动过程中选择打开图形选项;从资源管理器中打开图形文件 3、存储文件 a. Save b. Save as c .QSave 4、退出 使用命令 EXIT；使用控制按钮 X 三 、点的输入法 坐标输入 坐标的引入： 世界坐标系（WCS）和用户坐标系（UCS） 世界坐标系 CAD 默认的坐标，该坐标系是固定不变的。 用户坐标系是用户建立的，其原点可以移动、坐标轴可以旋转。 教 学 内 容 教 学 方 法 手 段 时 间 分配 1、 绝对坐标 格式：X，Y 注：1）X，Y 用“，”分隔。 2）可以连续输入。 3）结束时用回车键结束画线命令。 2、 相对坐标 格式：@X，Y 注：1）X，Y 用“，”分隔，前面冠以@符号。 2）沿 X，Y 轴正方向的增量为正，反之为负前面加负号。 3）可以连续输入。 4）结束时用回车键结束画线命令。 3、 极坐标 在绝对坐标中 格式：长度<夹角 在相对坐标中 格式：@长度<夹角 注：1）沿 X，轴正方向的长度为正，反之为负，角度逆时针方向为正，反之为负前面加负号。 2）可以连续输入。 3）结束时用回车键结束画线命令。 小结： 认识 CAD、了解基本操作、点的输入法 作业：上机练习 教 学 内 容 教 学 方 法 手 段 时 间 分配 单元二 基本工具的应用 任务一 星形的绘制、多边形绘制 一、直线绘制 命令：LINE 菜单：Draw → Line 图标： 在“绘图工具栏”中 方法：先画草图，后定端点。 二、修剪对象 在指定剪切边界后，可连续选择被切边进行修剪。 命令：TRIM 菜单：Modify → Trim 图标： 在“修改工具栏”中。 注：①第一步选择修剪边界。②第二步选择修剪边界。 三、复制对象 复制选中的对象。 命令：COPY 菜单：Modify → Copy 图标： 在“修改工具栏”中。 注：①在复制时第一点是基点，第二点是位移点。选取的对象按基点到位移点的矢量大小复制。 ②复制可以是单个进行复制也可以多重复制。 例图： 小结：直线、复制、修剪的应用 作业：上机练习 教 学 内 容 教 学 方 法 手...
