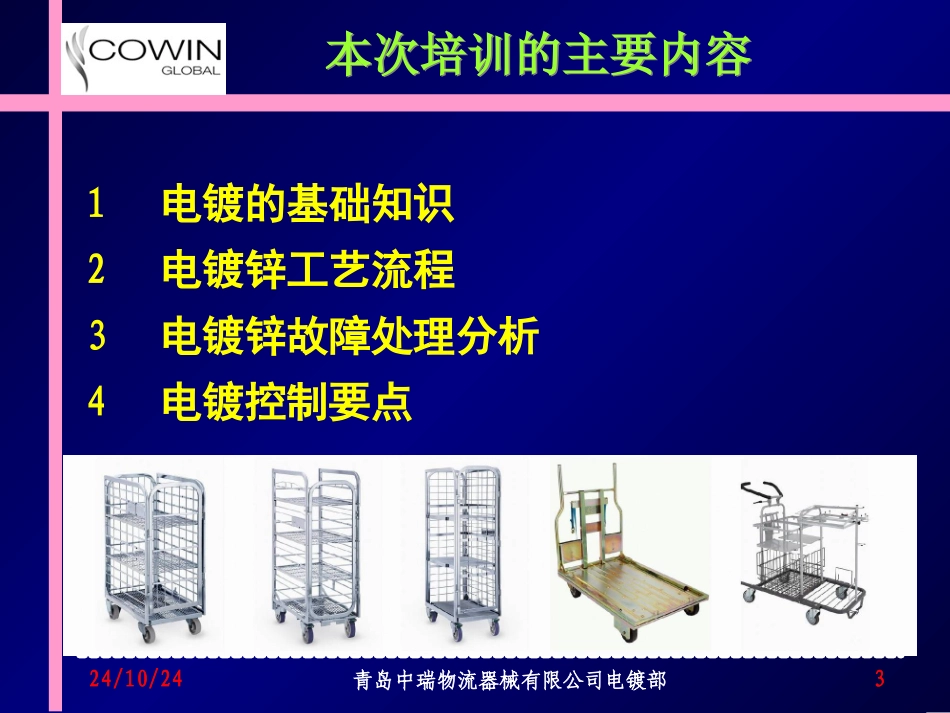

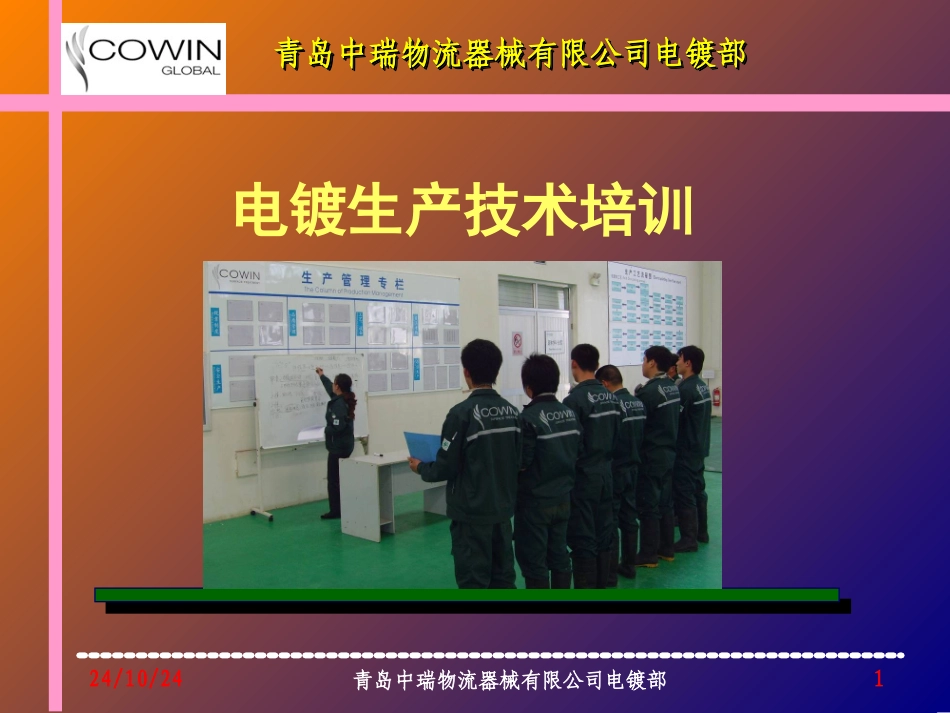

1青岛中瑞物流器械有限公司电镀部24/10/24电镀生产技术培训青岛中瑞物流器械有限公司电镀部青岛中瑞物流器械有限公司电镀部青岛中瑞物流器械有限公司电镀部青岛中瑞物流器械有限公司电镀部24/10/24青岛中瑞物流器械有限公司电镀部2请您配合与支持请您配合与支持请您配合与支持请您配合与支持积极参与积极参与不接听手机不接听手机欢迎您随时提出问题欢迎您随时提出问题24/10/24青岛中瑞物流器械有限公司电镀部3本次培训的主要内容本次培训的主要内容1电镀的基础知识2电镀锌工艺流程3电镀锌故障处理分析4电镀控制要点24/10/24青岛中瑞物流器械有限公司电镀部41电镀基础知识1电镀基础知识1.11.1电镀的原理电镀的原理电镀是一种电化学过程，也是一种氧化还原过程。电镀的基本过程是将工件浸在金属盐的溶液中作为阴极，金属板作为阳极，接通直流电源后，在工件上沉积出所需的镀层。24/10/24青岛中瑞物流器械有限公司电镀部51电镀基础知识1电镀基础知识1.11.1电镀的原理电镀的原理电镀基材可以是金属（例如：铁、铜、镍、合金、不锈钢等），也可以是非金属（例如：塑料等）；镀层也有很多种，单金属和合金。其中镀锌约占电镀总量的50%。24/10/24青岛中瑞物流器械有限公司电镀部61电镀基础知识1电镀基础知识1.11.1电镀的原理电镀的原理镀锌时，阴极为待镀工件，阳极为锌板（纯度＞99.9%），在阴极、阳极上发生如下反应：阴极（工件）：Zn2++2e→Zn(主反应)2H++2e→H2↑(副反应)阳极（锌板）：Zn-2e→Zn2+(主反应)4OH--4e→2H2O+O2↑(副反应)24/10/24青岛中瑞物流器械有限公司电镀部71电镀基础知识1电镀基础知识1.11.1电镀的定义电镀的定义电镀就是利用电解的方式使金属或合金沉积在工件表面，以形成均匀、致密、结合力良好的金属层的过程，就叫电镀。简单的理解，是物理和化学的变化或结合。24/10/24青岛中瑞物流器械有限公司电镀部81电镀基础知识1电镀基础知识1.21.2电镀的分类电镀的分类1.2.11.2.1按照镀层的电化学性质分类按照镀层的电化学性质分类阳极性镀层（镀层金属的电位比基体金属的电位负）阴极性镀层（镀层金属的电位比基体金属的电位正）◆电镀锌层的标准电极电位是-0.76V，比基体金属铁的标准电极电位（-0.44V）负，属于牺牲阳极保护阴极的阳极性镀层。所以，镀锌层的厚度对其防护能力有决定性的影响。24/10/24青岛中瑞物流器械有限公司电镀部91电镀基础知识1电镀基础知识1.21.2电镀的分类电镀的分类1.2.21.2.2按照镀层的用途分类按照镀层的用途分类防护性镀层防护-装饰性镀层我们现在产品镀层的作用修复性镀层功能性镀层焊接性导电性电磁性24/10/24青岛中瑞物流器械有限公司电镀部101电镀基础知识1电镀基础知识1.21.2电镀的分类电镀的分类1.2.31.2.3按照镀层的组合形式分类按照镀层的组合形式分类简单结构。只镀单层镀层。多层组合结构（例如：Cu-Ni-Cr；半亮镍-高硫镍-光亮镍等）。复合镀层（例如：锌铁、锌镍等合金）。我们现在的工艺属于简单结构，只镀单层镀层（锌层）。24/10/24青岛中瑞物流器械有限公司电镀部111电镀基础知识1电镀基础知识1.21.2电镀的分类电镀的分类1.2.41.2.4按电镀方式不同进行分类按电镀方式不同进行分类挂镀—将工件悬挂在挂具上进行电镀。滚镀—将工件装进滚桶中进行电镀。连续镀—工件是带状，各工序是连续的。我们现在的工艺挂镀。24/10/24青岛中瑞物流器械有限公司电镀部121电镀基础知识1电镀基础知识1.31.3电镀锌的定义电镀锌的定义锌的标准电极电位比铁负，对钢铁而言是阳极性镀层，可提供可靠的电化学保护。锌镀层经钝化之后，耐蚀性可提高6～8倍，锌镀层经钝化后的表面可以形成多种不同的颜色，起到装饰性的作用。镀锌钝化层的颜色有：银白、蓝白、黄色、彩色、黑色、军绿色等。其中有三价铬钝化和六价铬钝化两种，我们采用的是环保型的三价铬钝化工艺。24/10/24青岛中瑞物流器械有限公司电镀部131电镀基础知识1电镀基础知识1.41.4电镀锌的分类电镀锌的分类电镀锌根据电解液的不同分为碱性镀锌和酸性镀电镀锌根据电解液的不同分为碱性镀锌和酸性镀锌两大类。锌两大类。电镀锌碱性镀锌酸性镀锌电镀锌...
