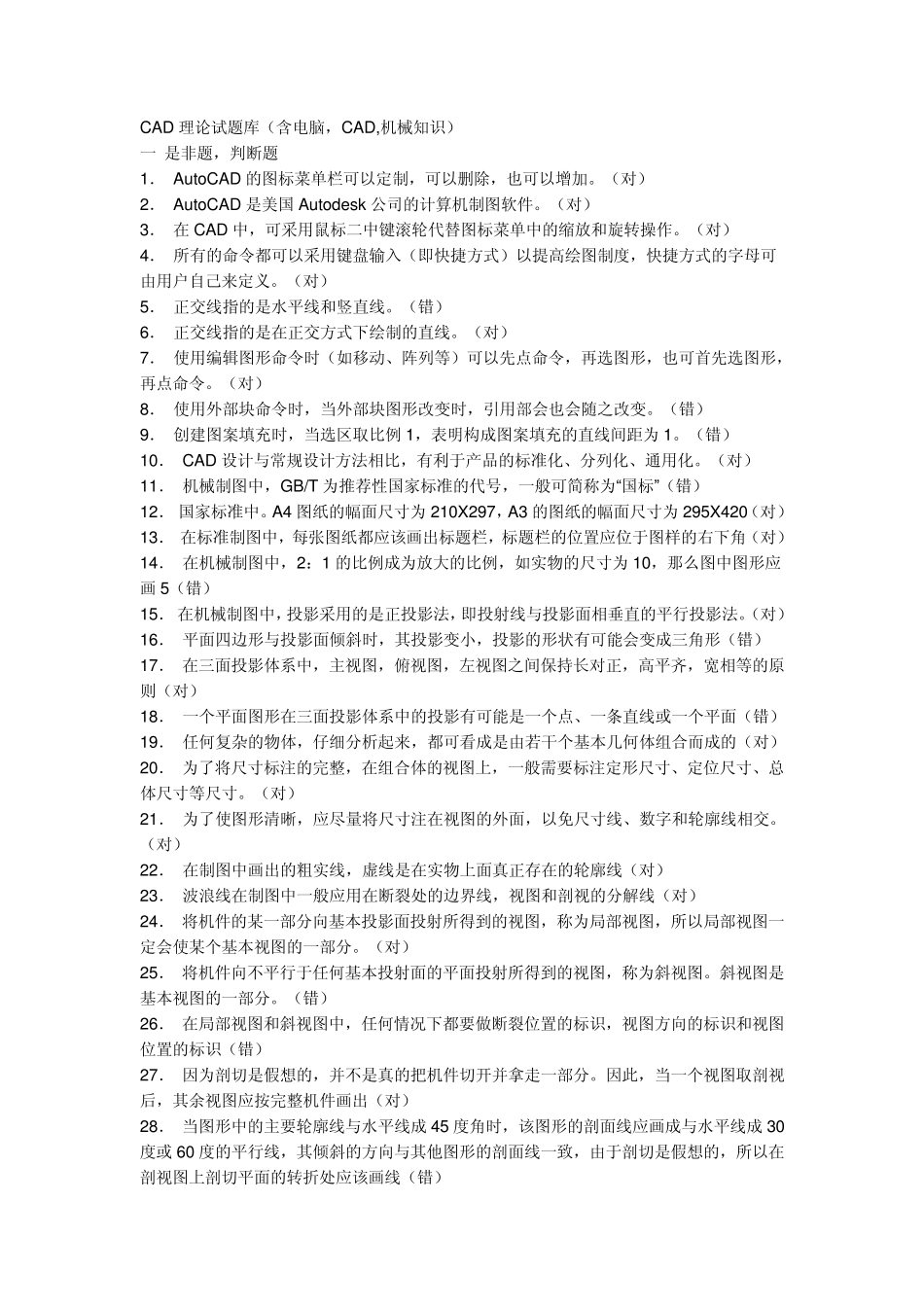

CAD 理论试题库（含电脑，CAD,机械知识） 一 是非题，判断题 1． Au toCAD 的图标菜单栏可以定制，可以删除，也可以增加。（对） 2． Au toCAD 是美国Au todesk 公司的计算机制图软件。（对） 3． 在CAD 中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。（对） 4． 所有的命令都可以采用键盘输入（即快捷方式）以提高绘图制度，快捷方式的字母可由用户自己来定义。（对） 5． 正交线指的是水平线和竖直线。（错） 6． 正交线指的是在正交方式下绘制的直线。（对） 7． 使用编辑图形命令时（如移动、阵列等）可以先点命令，再选图形，也可首先选图形，再点命令。（对） 8． 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。（错） 9． 创建图案填充时，当选区取比例 1，表明构成图案填充的直线间距为 1。（错） 10． CAD 设计与常规设计方法相比，有利于产品的标准化、分列化、通用化。（对） 11． 机械制图中，GB/T 为推荐性国家标准的代号，一般可简称为“国标”（错） 12． 国家标准中。A4 图纸的幅面尺寸为 210X297，A3 的图纸的幅面尺寸为 295X420（对） 13． 在标准制图中，每张图纸都应该画出标题栏，标题栏的位置应位于图样的右下角（对） 14． 在机械制图中，2：1 的比例成为放大的比例，如实物的尺寸为 10，那么图中图形应画 5（错） 15． 在机械制图中，投影采用的是正投影法，即投射线与投影面相垂直的平行投影法。（对） 16． 平面四边形与投影面倾斜时，其投影变小，投影的形状有可能会变成三角形（错） 17． 在三面投影体系中，主视图，俯视图，左视图之间保持长对正，高平齐，宽相等的原则（对） 18． 一个平面图形在三面投影体系中的投影有可能是一个点、一条直线或一个平面（错） 19． 任何复杂的物体，仔细分析起来，都可看成是由若干个基本几何体组合而成的（对） 20． 为了将尺寸标注的完整，在组合体的视图上，一般需要标注定形尺寸、定位尺寸、总体尺寸等尺寸。（对） 21． 为了使图形清晰，应尽量将尺寸注在视图的外面，以免尺寸线、数字和轮廓线相交。（对） 22． 在制图中画出的粗实线，虚线是在实物上面真正存在的轮廓线（对） 23． 波浪线在制图中一般应用在断裂处的边界线，视图和剖视的分解线（对） 24． 将机件的某一部分向基本投影面投射所得到的视图，称为局部视图，所以局部视图一定会使某个基本视图的一部分。（...
