cad电子签名制作步骤2014.09.23

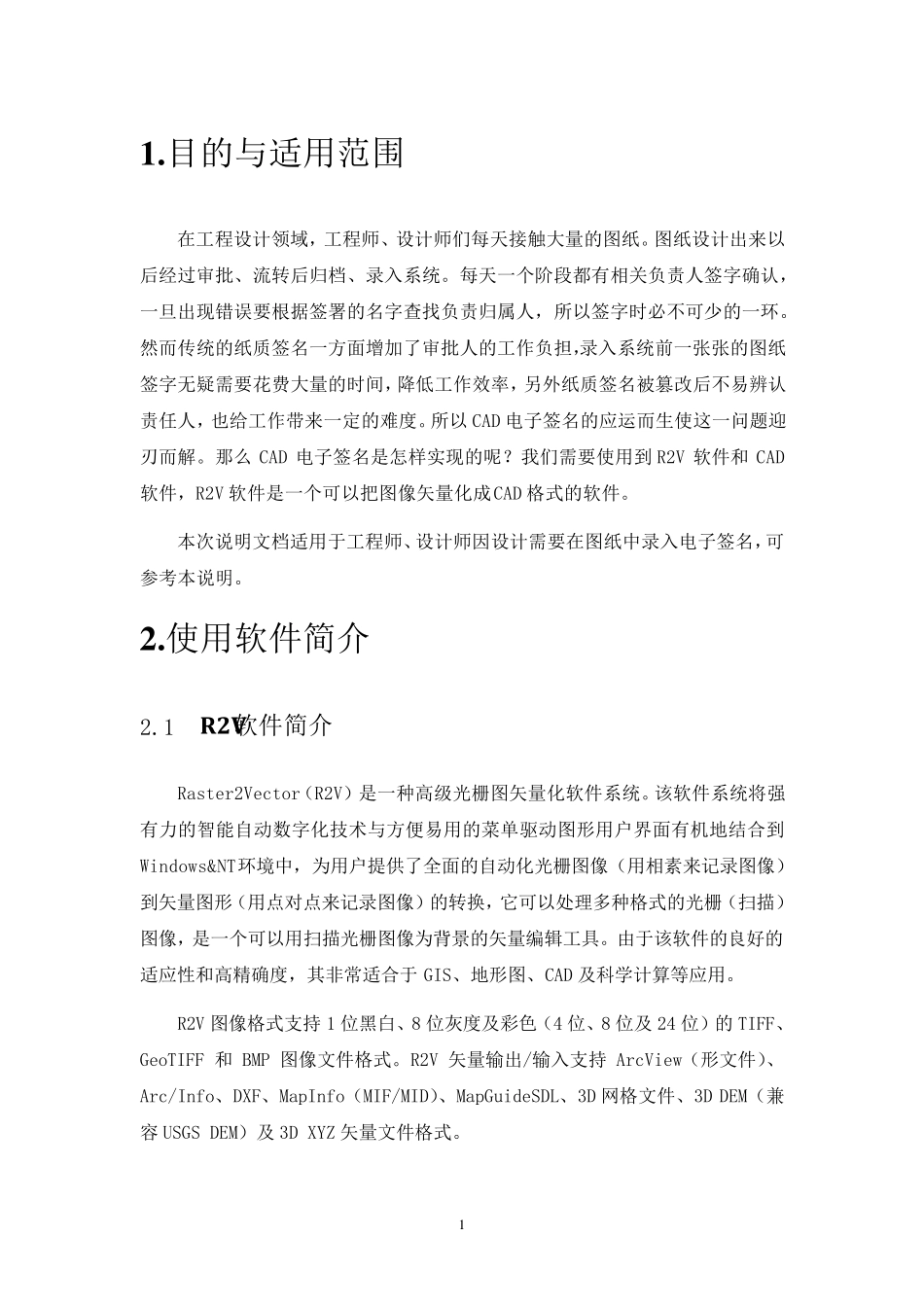

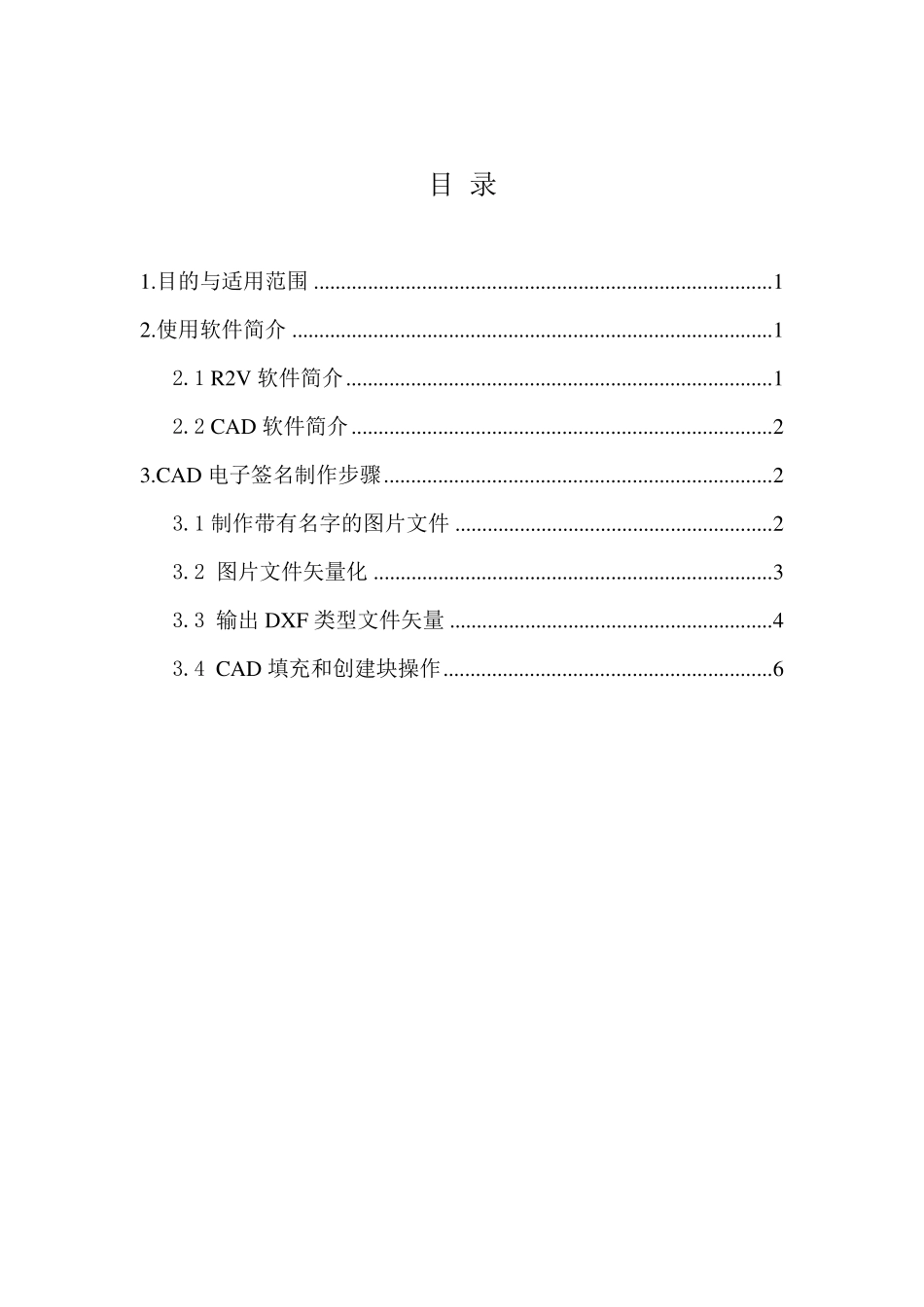

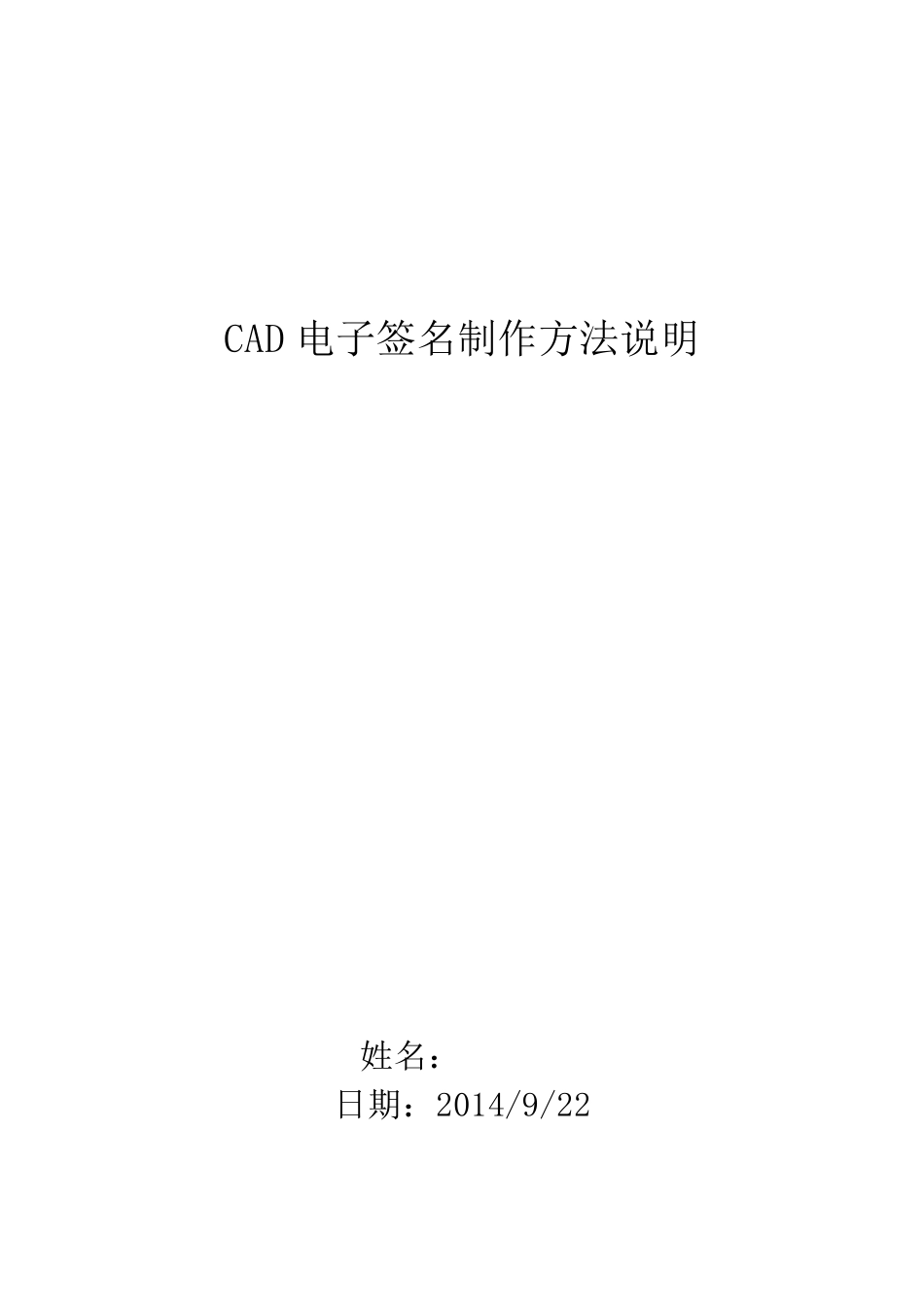

CAD 电 子 签 名 制 作 方 法 说 明 姓 名 ： *** 日 期 ： 2014/9/22 目 录 1.目的与适用范围 ..................................................................................... 1 2.使用软件简介 ......................................................................................... 1 2.1 R2V 软件简介 ............................................................................... 1 2.2 CAD 软件简介 .............................................................................. 2 3.CAD 电子签名制作步骤 ........................................................................ 2 3.1 制作带有名字的图片文件 ........................................................... 2 3.2 图片文件矢量化 .......................................................................... 3 3.3 输出 DXF 类型文件矢量 ............................................................ 4 3.4 CAD 填充和创建块操作 ............................................................. 6 1 1 .目的与适用范围 在工程设计领域，工程师、设计师们每天接触大量的图纸。图纸设计出来以后经过审批、流转后归档、录入系统。每天一个阶段都有相关负责人签字确认，一旦出现错误要根据签署的名字查找负责归属人，所以签字时必不可少的一环。然而传统的纸质签名一方面增加了审批人的工作负担，录入系统前一张张的图纸签字无疑需要花费大量的时间，降低工作效率，另外纸质签名被篡改后不易辨认责任人，也给工作带来一定的难度。所以 CAD 电子签名的应运而生使这一问题迎刃而解。那么 CAD 电子签名是怎样实现的呢？我们需要使用到R2V 软件和CAD软件，R2V 软件是一个可以把图像矢量化成CAD 格式的软件。 本次说明文档适用于工程师、设计师因设计需要在图纸中录入电子签名，可参考本说明。 2 .使用软件简介 2.1 R2V软件简介 Raster2Vector（R2V）是一种 高 级 光 栅 图矢量化软件系统。该 软件系统将 强有力 的智 能 自 动 数 字化技 术 与方便 易用的菜 单 驱 动 图形 用户 界 面有机 地 结 合 到Windows&NT环境 中，为 用户 提 供 了全 面的自 动 化光 栅 图像（用相素 来记 录图像）到矢量图形 （用点 对 点...
