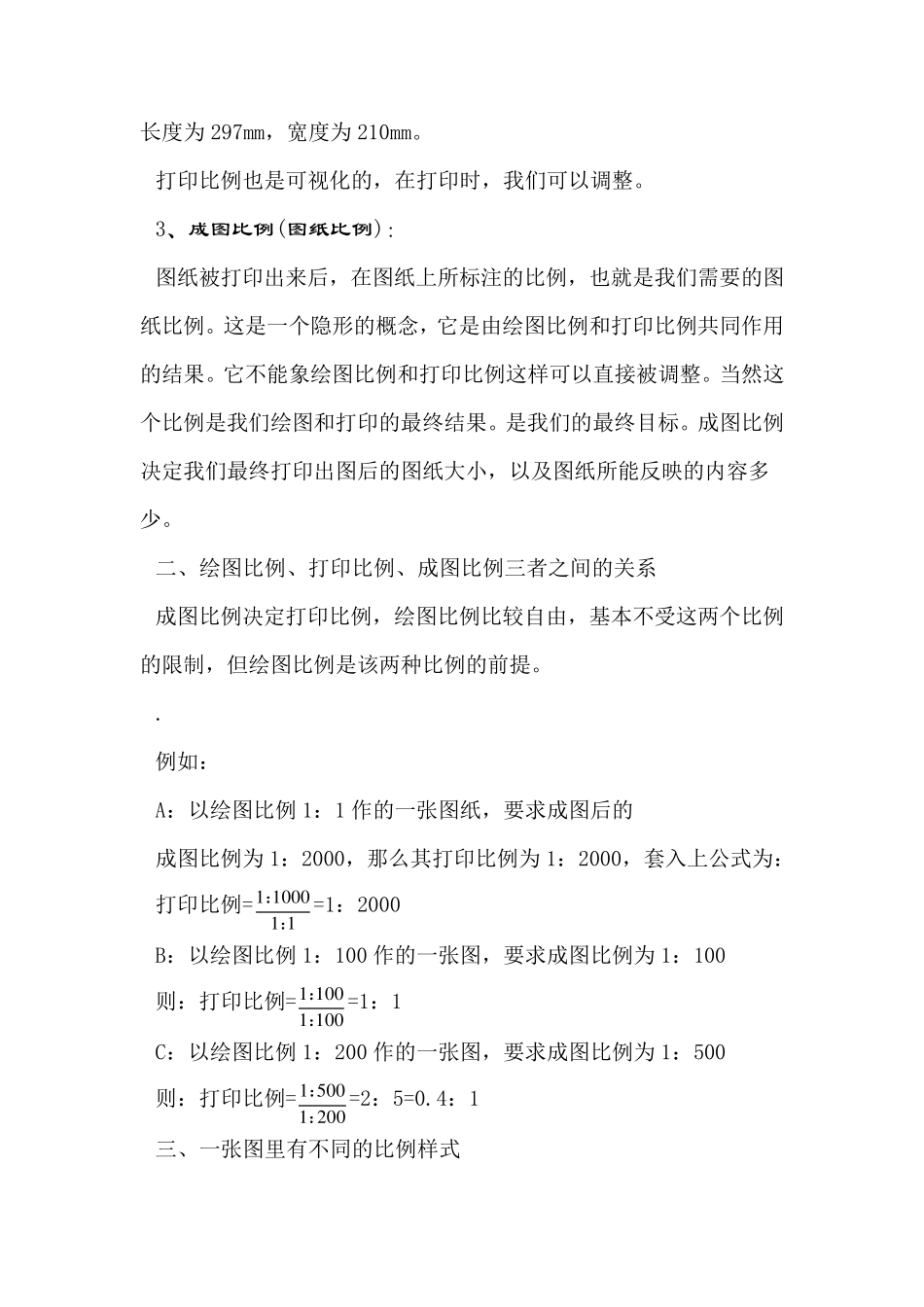

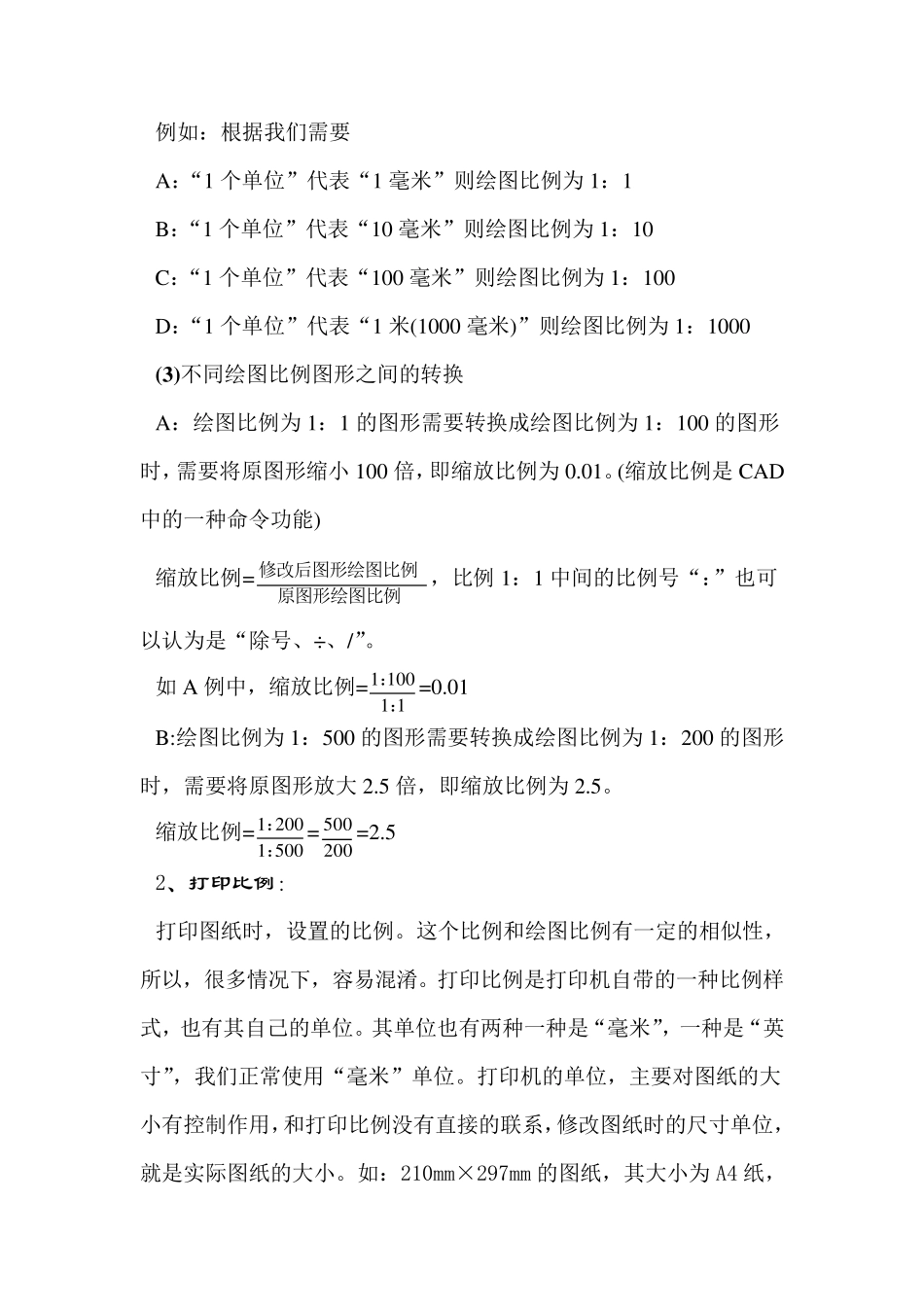

CAD 绘 图 比 例相关问题 一、三个概念 1、绘图比例： 绘制图形的过程中，使用的比例。在CAD 绘图软件里(CAD 界面内)我们使用的画图比例，这个比例是一个可视化的东西，我们可以在CAD 里的标注样式内查到，也可以修改这个参数。用什么样的比例，是根据我们绘图的需要而定。因人而异。 (1)绘图比例的针对性 CAD 做为一种绘图软件，它本身有自己的绘图单位和精度，CAD内绘图单位有“毫米”和“英寸”两种，我们正常使用的是“毫米”这个单位。所说的“毫米”就是CAD 自带的一种绘图单位，毫米只是人为的给定的一种定义类型，我们也可以称之为“一个单位”。这里就容易混淆，最好不要将其看成“毫米”单位，为了与我们绘图过程中使用的相关单位区分开来，这里我们最好称之为“一个单位”。比如，我们画一条直线，在C A D 命令行内输入 100，我们可以读该直线长度为“100 个单位长度”。以后我们最好将其读作“一个单位”。 (2)绘图比例所代表的含义 我们在绘图过程，CAD 里“一个单位”与该单位所代表的长度的比值。 即：绘图比例=单位所代表的长度绘图过程中需要这一个里一个单位长度CAD 我们绘图的精度一般要求精确到毫米行了，所以，我们默认 C A D里的“一个单位”最小只能代表“1 毫米”。 例如：根据我们需要 A：“1 个单位”代表“1 毫米”则绘图比例为1：1 B：“1 个单位”代表“10 毫米”则绘图比例为1：10 C：“1 个单位”代表“100 毫米”则绘图比例为1：100 D：“1 个单位”代表“1 米(1000 毫米)”则绘图比例为1：1000 (3 )不同绘图比例图形之间的转换 A：绘图比例为1：1 的图形需要转换成绘图比例为1：100 的图形时，需要将原图形缩小100 倍，即缩放比例为0.01。(缩放比例是CAD中的一种命令功能) 缩放比例=原图形绘图比例修改后图形绘图比例，比例1：1 中间的比例号“：”也可以认为是“除号、÷、/”。 如A 例中，缩放比例=1 1100 1：：=0.01 B:绘图比例为1：500 的图形需要转换成绘图比例为1：200 的图形时，需要将原图形放大2.5 倍，即缩放比例为2.5。 缩放比例=500 1200 1：：=200500 =2.5 2、打印比例： 打印图纸时，设置的比例。这个比例和绘图比例有一定的相似性，所以，很多情况下，容易混淆。打印比例是打印机自带的一种比例样式，也有其自己的单位。其单位也有两种一种是“毫米”，一种是“英寸”，我们正常使用“毫米”单位。打印机的单位，主要对图纸的大...
