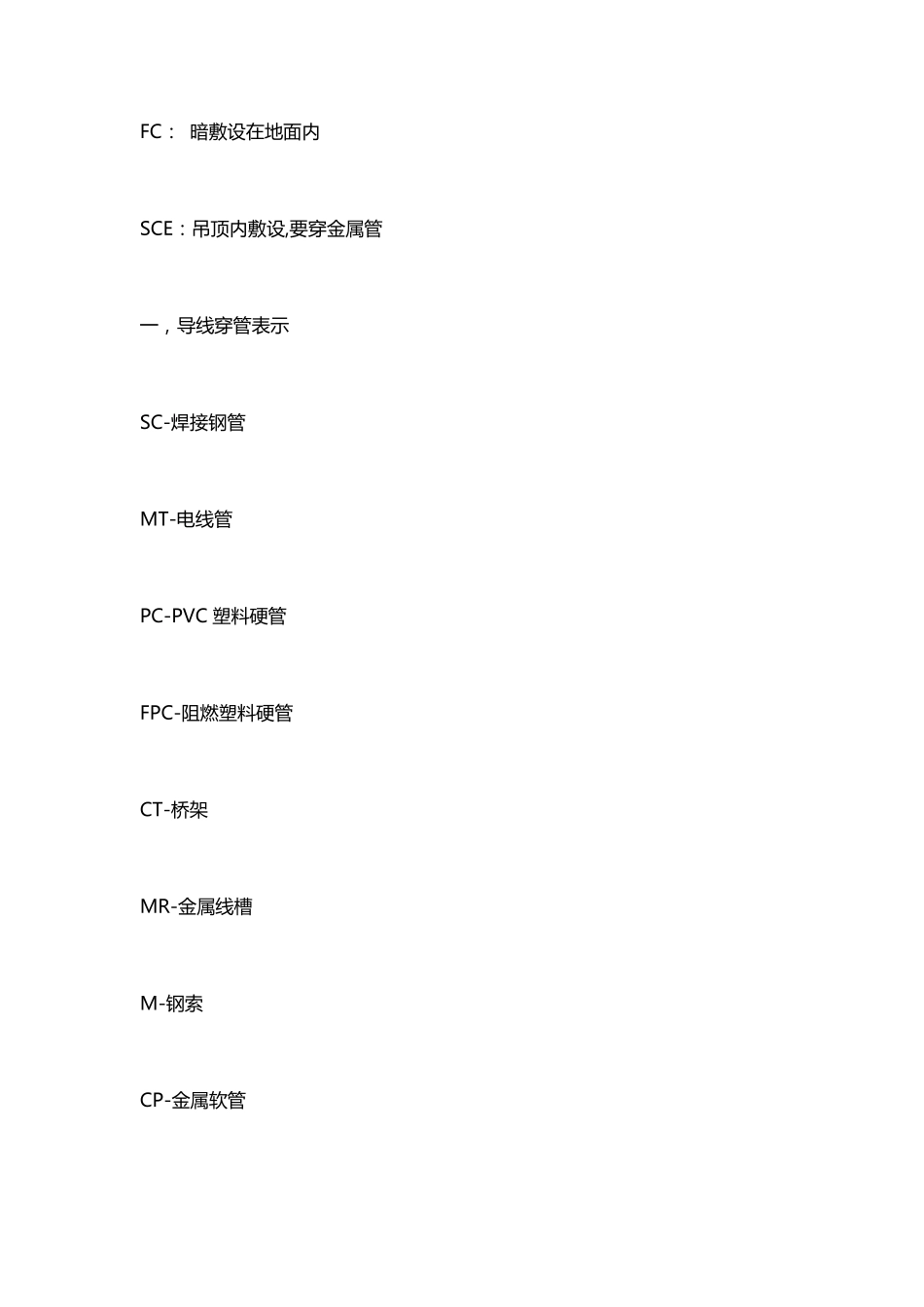

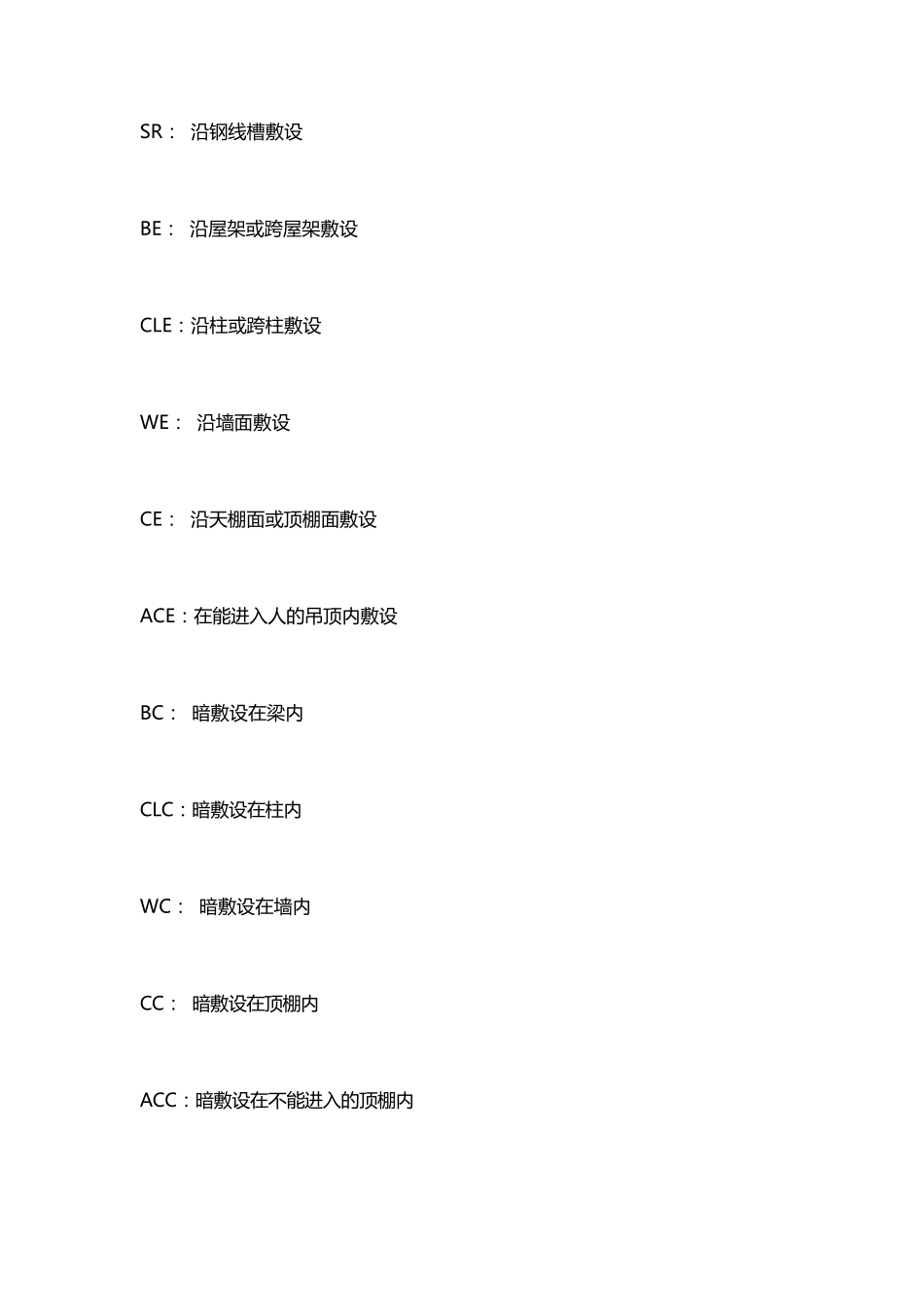

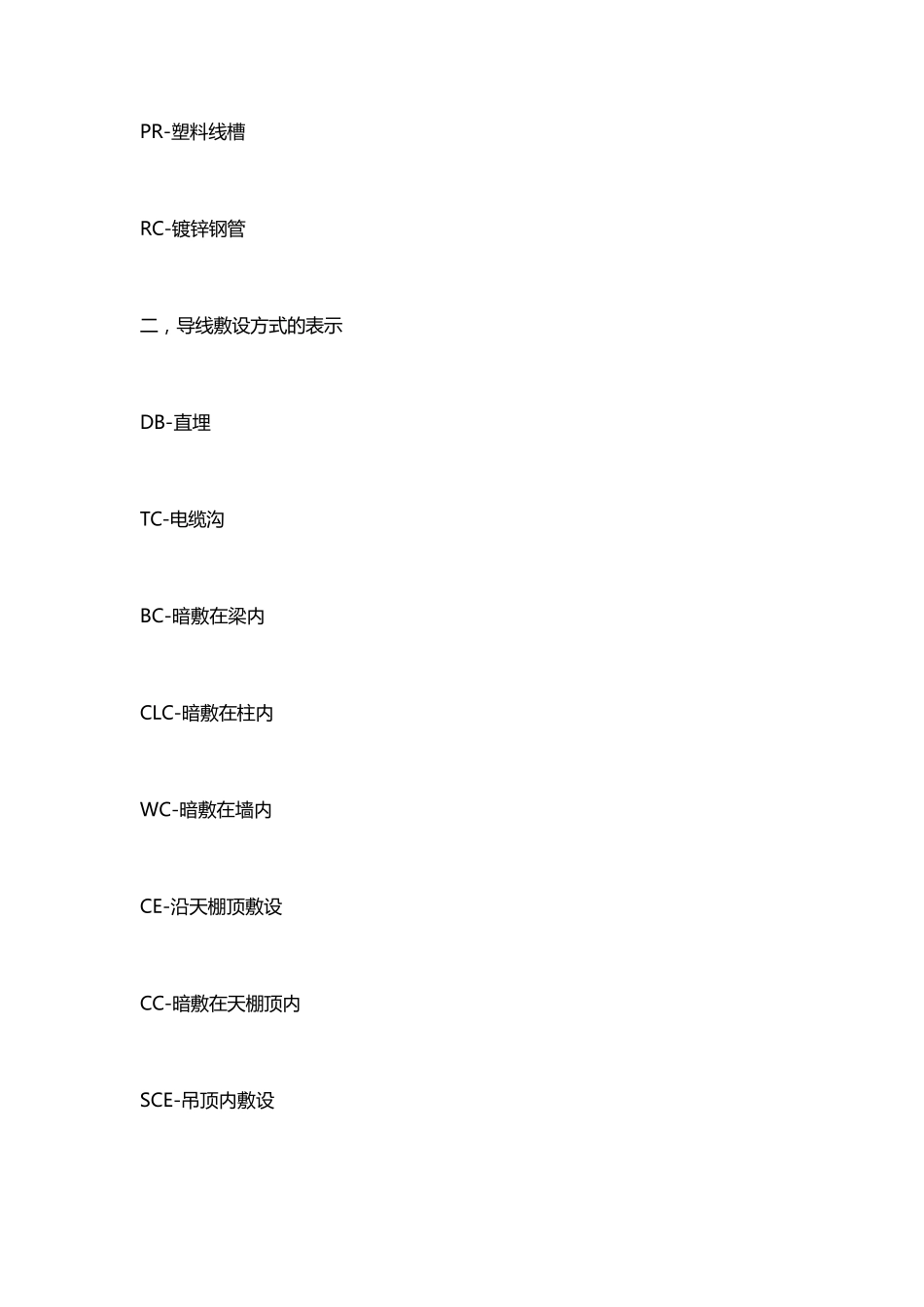

SR： 沿 钢 线 槽 敷 设 BE： 沿 屋 架 或 跨 屋 架 敷 设 CLE： 沿 柱 或 跨 柱 敷 设 WE： 沿 墙 面 敷 设 CE： 沿 天 棚 面 或 顶 棚 面 敷 设 ACE： 在 能 进 入 人 的 吊 顶 内 敷 设 BC： 暗 敷 设 在 梁 内 CLC： 暗 敷 设 在 柱 内 WC： 暗 敷 设 在 墙 内 CC： 暗 敷 设 在 顶 棚 内 ACC： 暗 敷 设 在 不 能 进 入 的 顶 棚 内 FC： 暗 敷 设 在 地 面 内 SCE： 吊 顶 内 敷 设 ,要 穿 金 属 管 一，导线穿 管 表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金 属 线槽 M-钢索 CP-金 属 软管 PR-塑 料 线 槽 RC-镀 锌 钢 管 二，导线 敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地 板 及 地 坪 下 SR-沿 钢 索 BE-沿 屋 架 ， 梁 WE-沿 墙 明 敷 三， 灯具安装方式的表示 CS-链吊 DS-管吊 W-墙 壁安装 C-吸顶 R-嵌入 S-支架 CL-柱 上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱 或跨柱 ：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用 钢 索 敷 设 ： M 穿 聚 氯 乙烯塑料波纹电线管敷 设 ： KPC 穿 金属软管敷 设 ： CP 直接埋设 ： DB 电缆沟敷 设 ： TC 导线敷 设 部位的标注 沿或跨梁（屋架）敷 设 ： AB 暗敷 在梁内： BC 沿或跨柱敷 设 ： AC 暗敷 设 在柱内： CLC 沿墙面敷 设 ： WS 暗 敷 设 在 墙 内 ： WC 沿 天 棚 或 顶 板 面 敷 设 ： CE 暗 敷 设 在 屋 面 或 顶 板 内 ： CC 吊 顶 内 敷 设 ： SCE 地 板 或 地 面 下 敷 设 ： FC HSM8-63C/3P DTQ30-32/2P 这 两 个 应 该 是 两 种 塑 壳 断 路 器 的 型 号 ， HSM8-63C/3P 适 用 于 照 明 回 路 中 ， 为 3 极 开 关 ， 额 定 电 流 为 63A（ 3 联 开 关 ） DTQ30-32/2P 也 是 塑 壳 断 路 器 的 一种 ， 额 定 电 流32A， 2 极 开 关 其他那些符号 都是 关 于 导...
