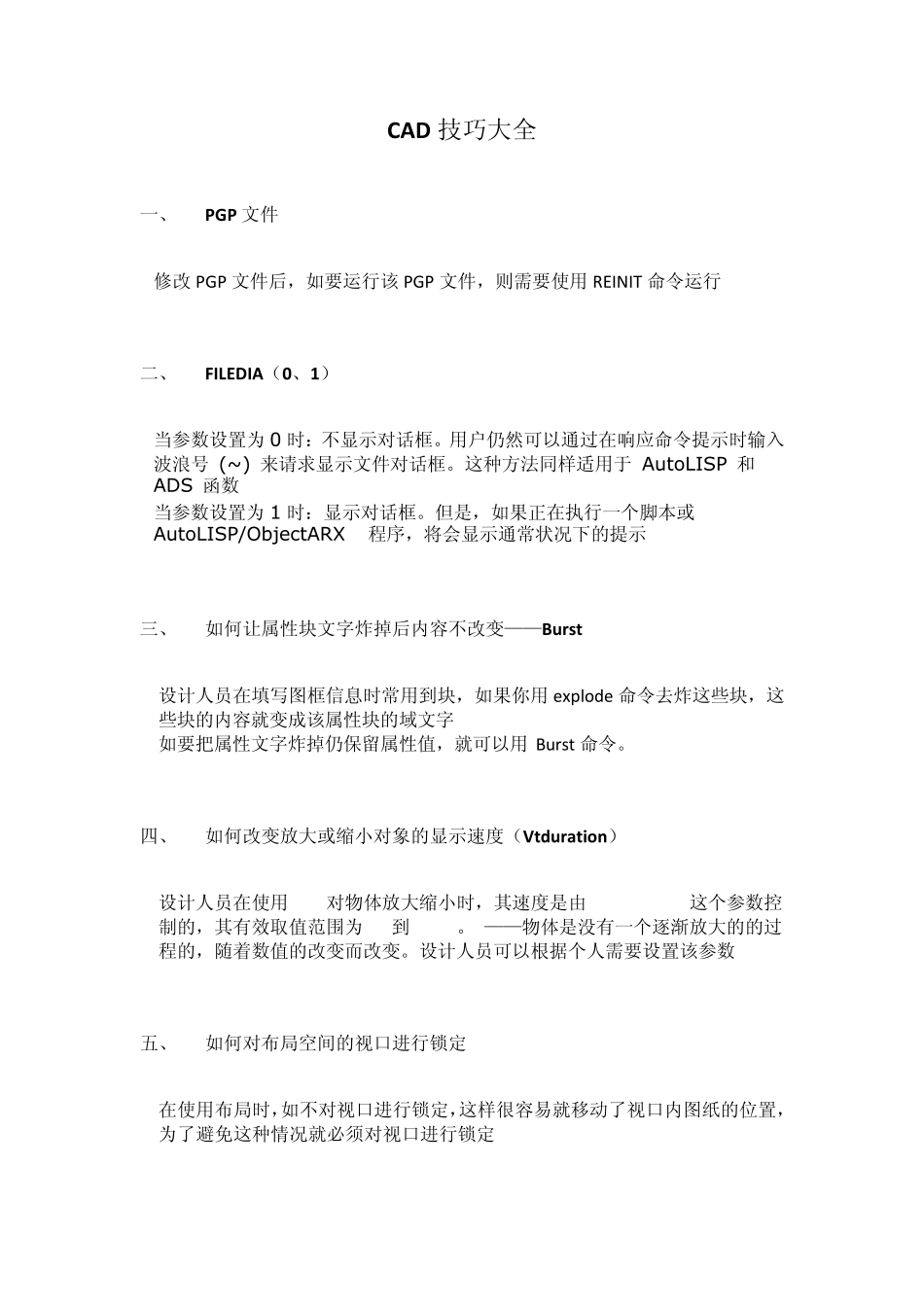

CAD 技巧大全 一、 PGP 文件 修改PGP 文件后，如要运行该PGP 文件，则需要使用REINIT 命令运行 二、 FILEDIA（0、1） 当参数设置为0 时：不显示对话框。用户仍然可以通过在响应命令提示时输入波浪号 (~ ) 来请求显示文件对话框。这种方法同样适用于 AutoLISP 和 ADS 函数 当参数设置为1 时：显示对话框。但是，如果正在执行一个脚本或 AutoLISP/ObjectARX™ 程序，将会显示通常状况下的提示 三、 如何让属性块文字炸掉后内容不改变——Bu rst 设计人员在填写图框信息时常用到块，如果你用explode 命令去炸这些块，这些块的内容就变成该属性块的域文字 如要把属性文字炸掉仍保留属性值，就可以用Burst 命令。 四、 如何改变放大或缩小对象的显示速度（Vtdu ration） 设计人员在使用CAD对物体放大缩小时，其速度是由 Vtduration这个参数控制的，其有效取值范围为 0 到 5000。0——物体是没有一个逐渐放大的的过程的，随着数值的改变而改变。设计人员可以根据个人需要设置该参数 五、 如何对布局空间的视口进行锁定 在使用布局时，如不对视口进行锁定，这样很容易就移动了视口内图纸的位置，为了避免这种情况就必须对视口进行锁定 六、 如何修改布局空间的颜色 布局空间的纸张颜色通常是白色的，有的用户因需要，会改变其颜色。 方法如下： 在命令栏中输入 OPTION，进入选项对话框 操作方法： 进入布局空间 鼠标单击视口线的右键 出现如右图箭头所视的菜单栏 选择到 Display Locked 点击 Yes（如要解锁这选择 No） 点击COLORS 按扭，出现下面的窗口 鼠标双击Layout tabs，然后在颜色选项选择需要的颜色，如要修改十字光标的颜色，则鼠标点击相应空间的十字光标 七、 布局空间与模型空间如何对齐 很多设计人员喜欢在布局中插入图框套图，用来批处理打印图纸。但是当模型空间也套有图框的时候，如何对齐布局空间和模型空间的图框呢？ 进入到布局空间，在布局空间中双击进入模型空间，把图纸调整到适当的比例。调整好比例之后切记不要再使用放大缩小命令以及中轴滚动。 点击菜单中的“Express”——“Layout tools”——“Align Space ”如图2-1 图2-1 输入命令后，选择模型空间中图框上的一点，空格确定，再选择布局空间中的图框上相同的一点，就这样，两个图框就重叠在一起了。 八、 如何将对象从图纸空间移到模型空间——chspace（更改空间） 用户需要把对象...
