CAM350拼板实际操作过程

CAM350拼板实际操作过程_第1页
1/14
CAM350拼板实际操作过程_第2页
2/14
CAM350拼板实际操作过程_第3页
3/14

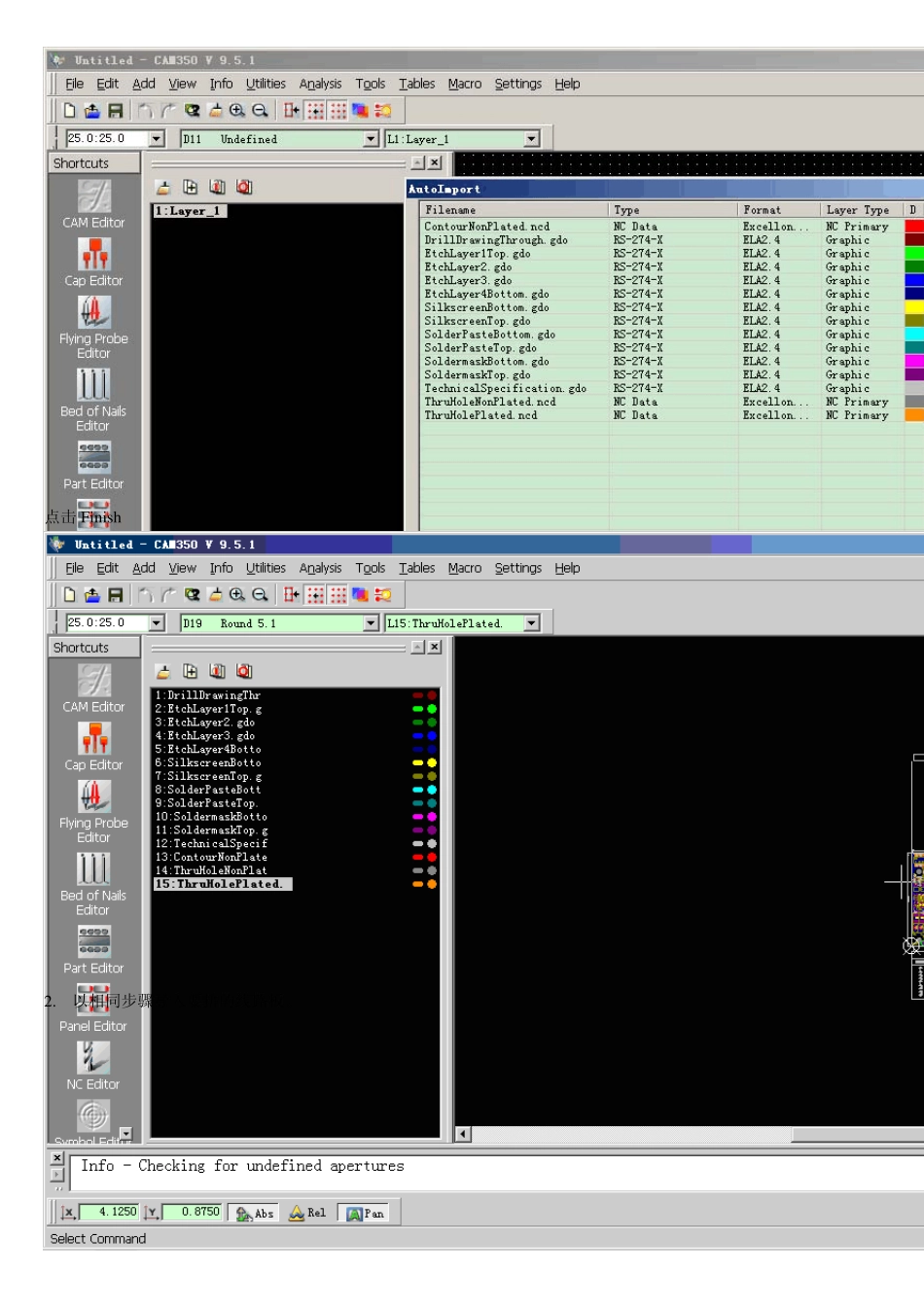

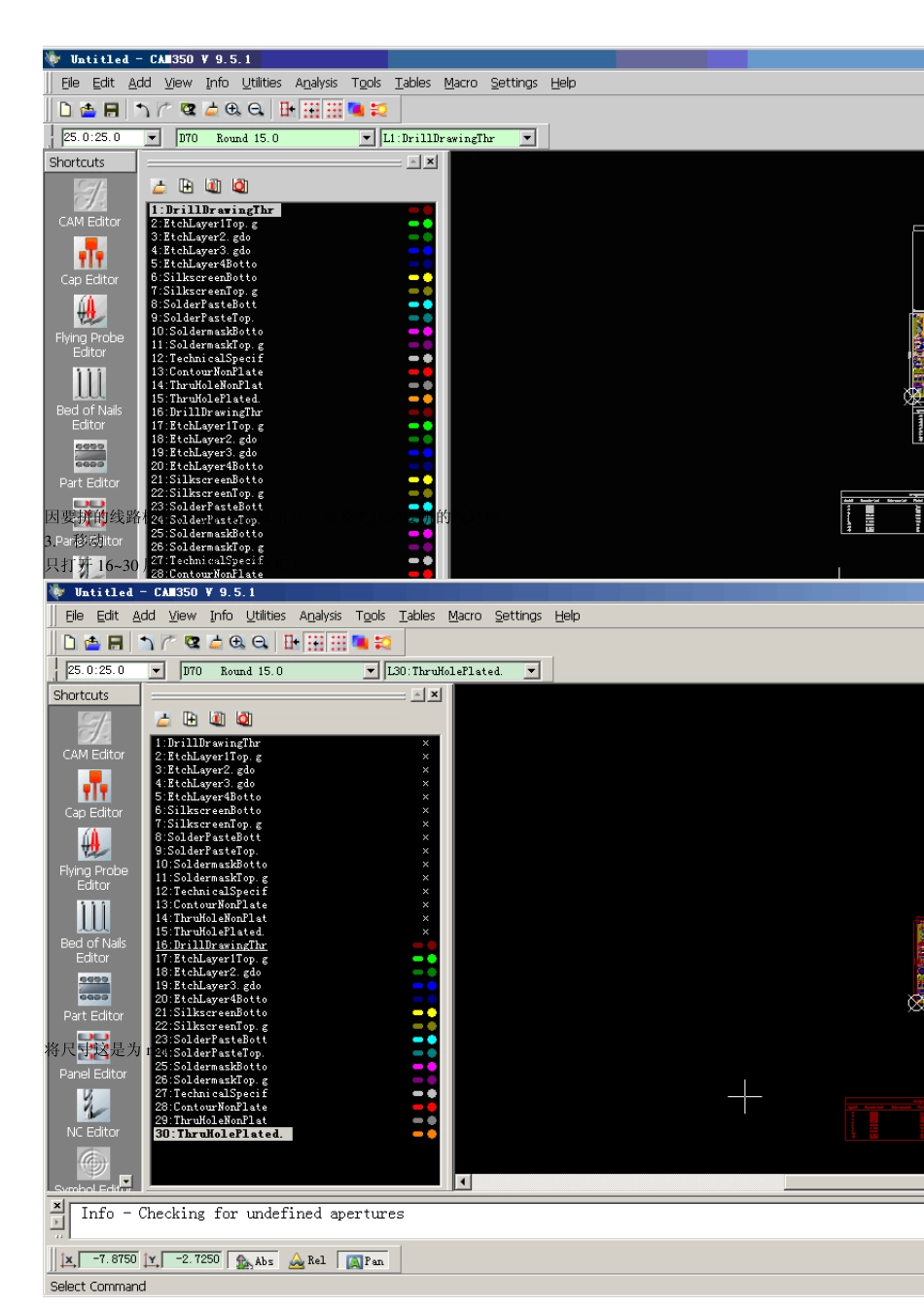

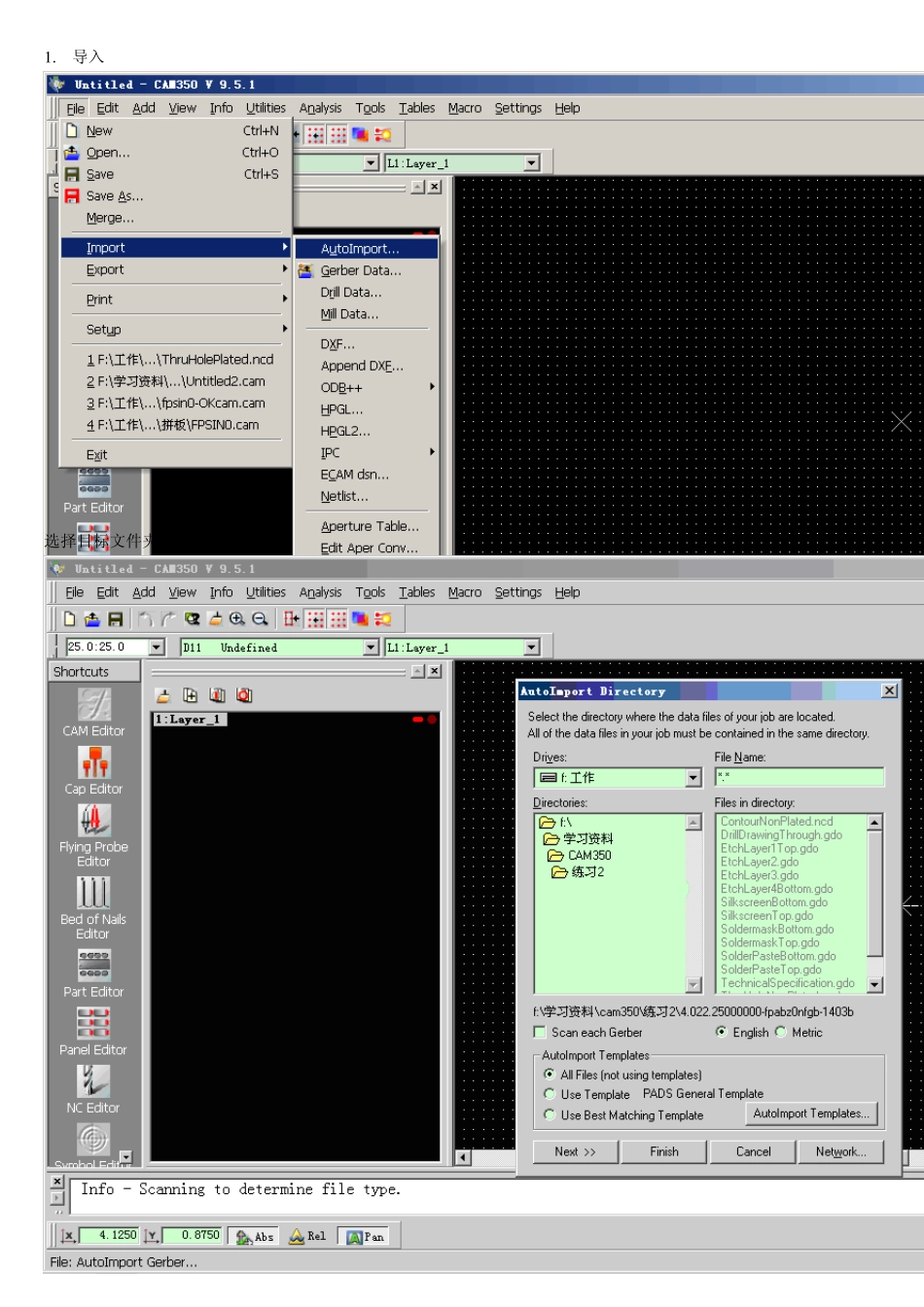

1. 导入 选择目标文件夹后,选择Nex t 点击Finish 2. 以相同步骤导入要拼的线路板。 因要拼的线路板原点与原线路板重合,需要先移动要拼的线路板。 3. 移动 只打开 16~30 层(即要拼的线路板) 将尺寸这是为 mm 点击OK;将显示尺寸设置为1.00:1.00(mm),也可以设置为0.500:0.500; Edit——Mov e,然后点击 W 键 选择要移动的内容 然后点击鼠标右键确认所选内容;在左下方的坐标框中输入要移动到的坐标点,点击右键确认 移动完毕。 可以使用本方法将所有层移动到合适位置,同时使用Edit——Delete 删除不需要的内容。 点击L——0,;显示所有层;可以打开所有层,看到移动的效果。 4. 将被拼线路板按照所在层移动到与原线路板相同的层上。 (1) 先打开第16 层,Edit——Mov e,按W 键选择内容; (2) 选择菜单栏上的Mov e To Lay er 然后选择要移动到的目标层; 所有的层按照上述方法处理。移动完毕。 v (3) 选择Edit——Lay ers——Remov e 删除空白层即可。 拼板完成。 5. 保存后,输出 Gerber文件 点击Copyname 6. 输出Drill date 输出Mill Date 将输出的文件发给供应商即可制板。
