CAM工程师Genesis基础─内层设计

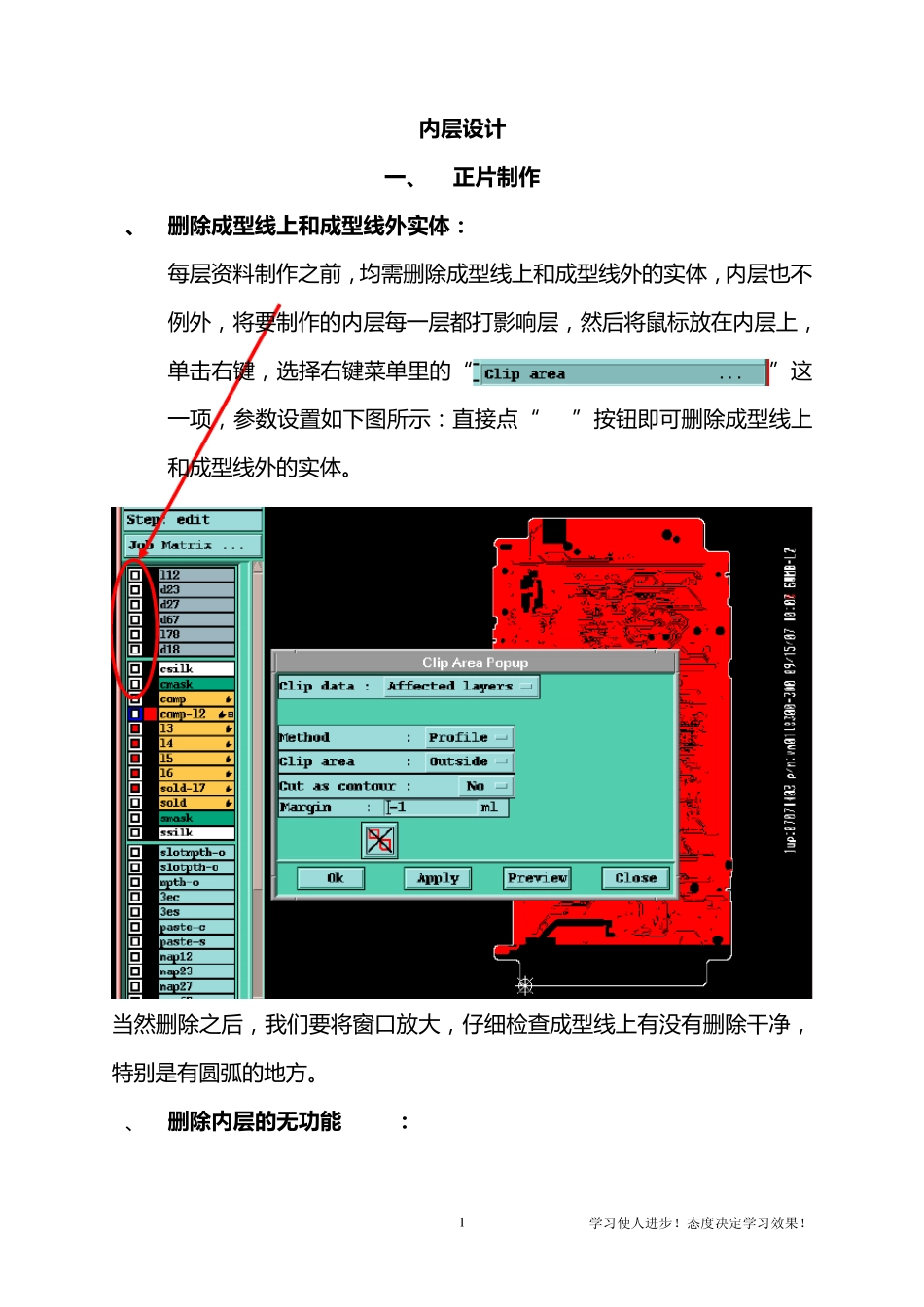

CAM工程师Genesis基础─内层设计_第1页
1/55
CAM工程师Genesis基础─内层设计_第2页
2/55
CAM工程师Genesis基础─内层设计_第3页
3/55
学习使人进步!态度决定学习效果! 1 内 层 设 计 一 、 正片制作 1、 删除成型线上和成型线外实体: 每 层 资 料 制 作 之 前 , 均 需 删 除 成 型 线 上 和 成 型 线 外 的 实 体 , 内 层 也 不例 外 , 将 要 制 作 的 内 层 每 一 层 都 打 影 响 层 , 然 后 将 鼠 标 放 在 内 层 上 ,单 击 右 键 , 选 择 右 键 菜 单 里 的 “”这一 项, 参数设置如下图所示:直接点“OK”按钮即可删 除 成 型 线 上和 成 型 线 外 的 实 体 。 当然 删 除 之 后 , 我们要 将 窗口放 大, 仔细检查成 型 线 上 有没有删 除 干净,特别是有圆弧的 地方。 2、 删除内 层 的无功能 PAD: 学习使人进步!态度决定学习效果! 2 内 层 的 无 功 能 PAD能 不 能 删 除 , 我 们 要 看 Planner的 指 示 , 我 们 可以 从 资 料 夹 中 的 “ART WORK INSTRUCTION” 页 中 的 每 “ 一 ” 大 项 的 第 “ 4” 小 项 看 出 , 如 下 图 所 示 :“”,“Non Function PAD”就是无 功 能PAD的 意思。 在 Planner指 示 无 功 能PAD可 以 删 除 的 情况下, 执行菜单命令 DFM Redundancy Cleanup NFP Removal...,如下图所示 : 学习使人进步!态度决定学习效果! 3 执 行 上 图 菜 单 命 令 打 开 如 下 图 所 示 的 去 除 无 功 能PAD等 功 能 的 窗 口 ,去 无 功 能 PAD时 选 择 这 一 项 ,去 重 叠 PAD时 选 择这 一 项 , 即 同 一 个 位 置 有 两 个 或 两 个 以 上 的 PAD,这 个 地 方 最 好 选 择“NO”,这 项 的 意思是删除 没有 钻孔的 PAD,只要是 PAD属性, 不管有 多大, 如 选 择 “YES”的 时 候, 它都会将你去 除 。参数设置OK的 窗 口 如 下 图 所 示 : 学习使人进步!态度决定学习效果! 4 直 接 点 击 上 图 的 第 三 个 小 人 进 行 优 化 , 等 待 结 束 后 , 点 击 放 大 镜 查 看 结 果 ,如 下 图 所 示 : 从可 以 看 出 已 经 被 删 除 的 无 功 能PAD有955个 。 学习使人进步!态度决定学习效果! 5 优 化 过 后 , 系 统 会 自 动 备 份...
