CAM工程设计之GENESIS基础步骤

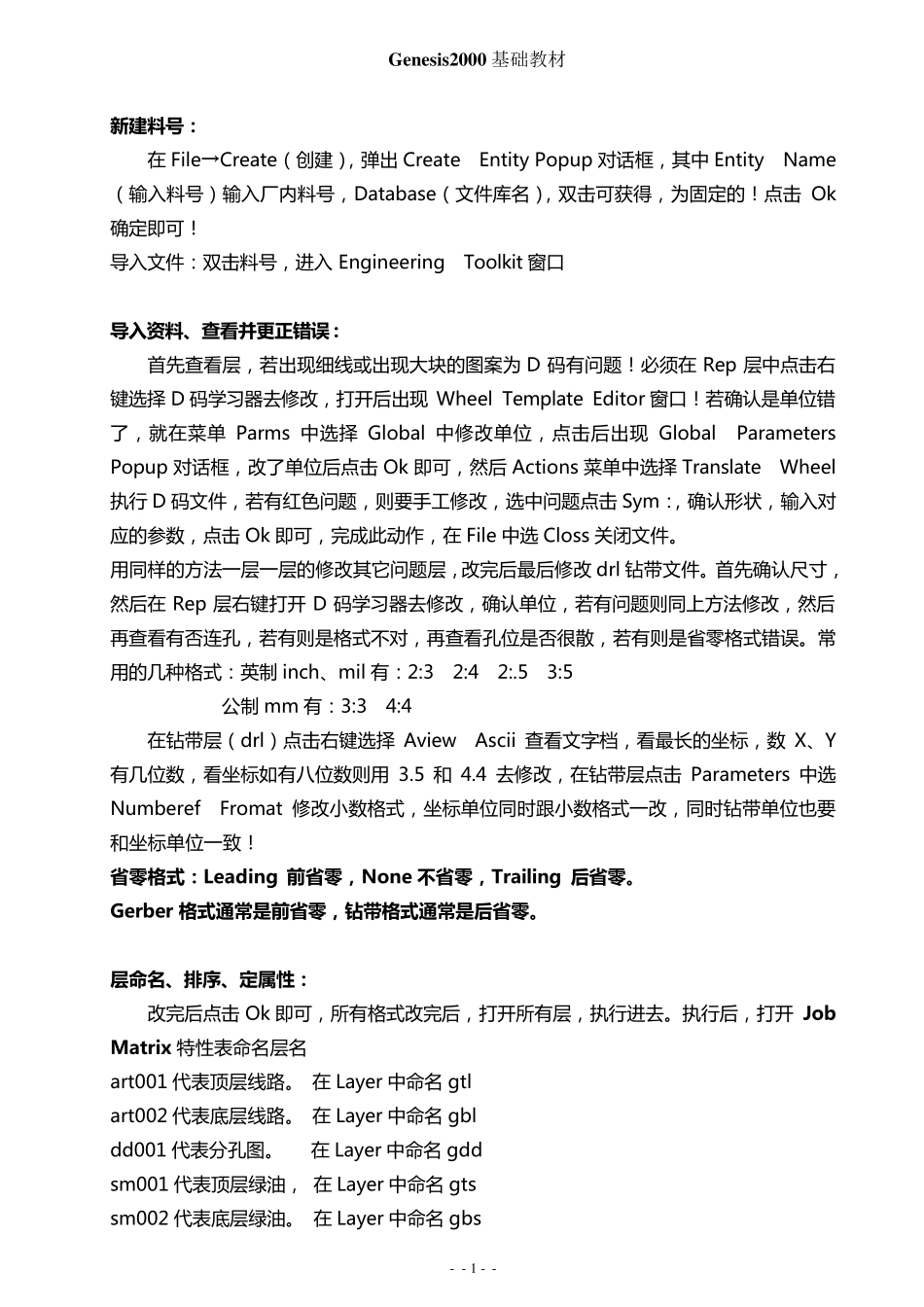

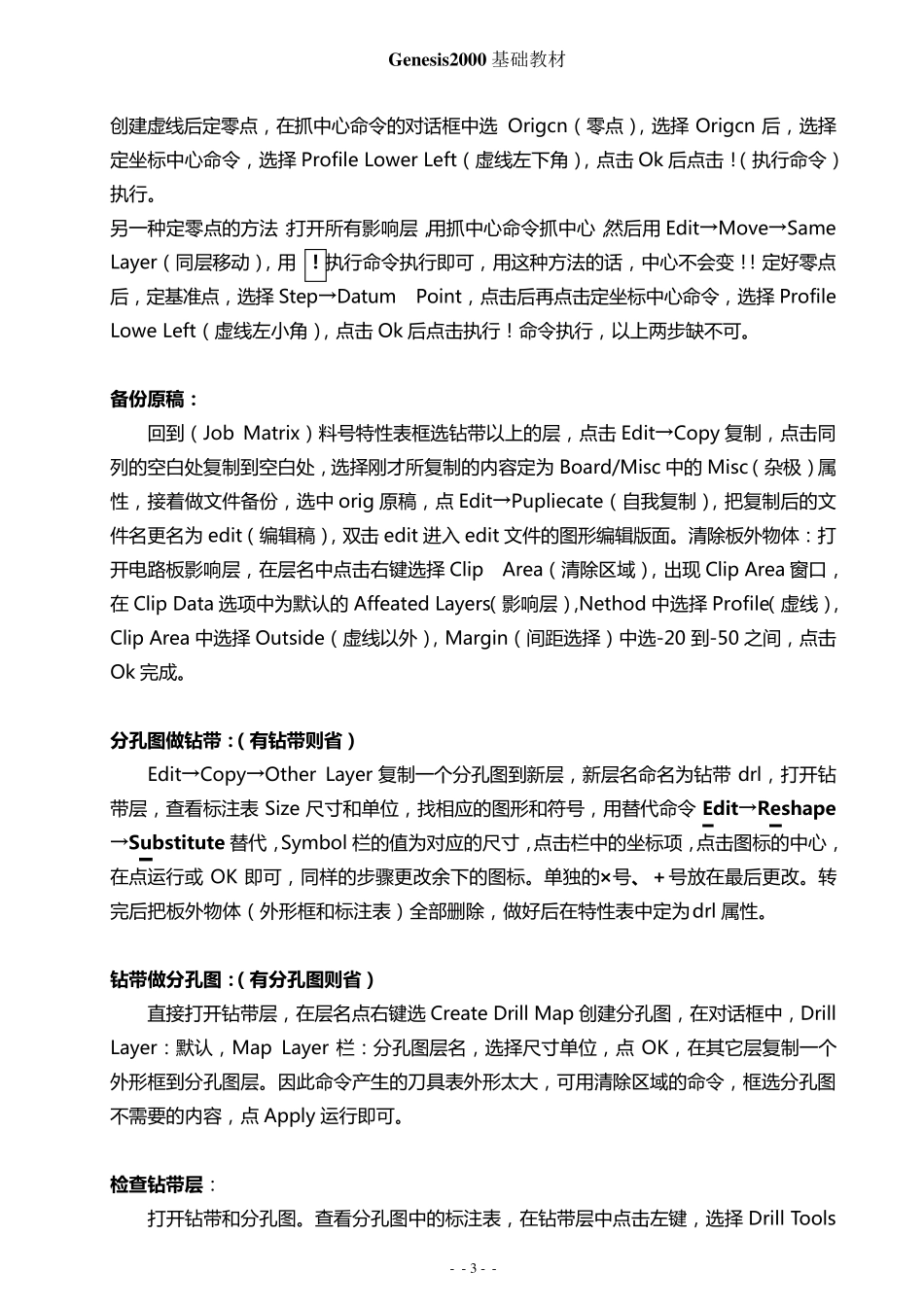

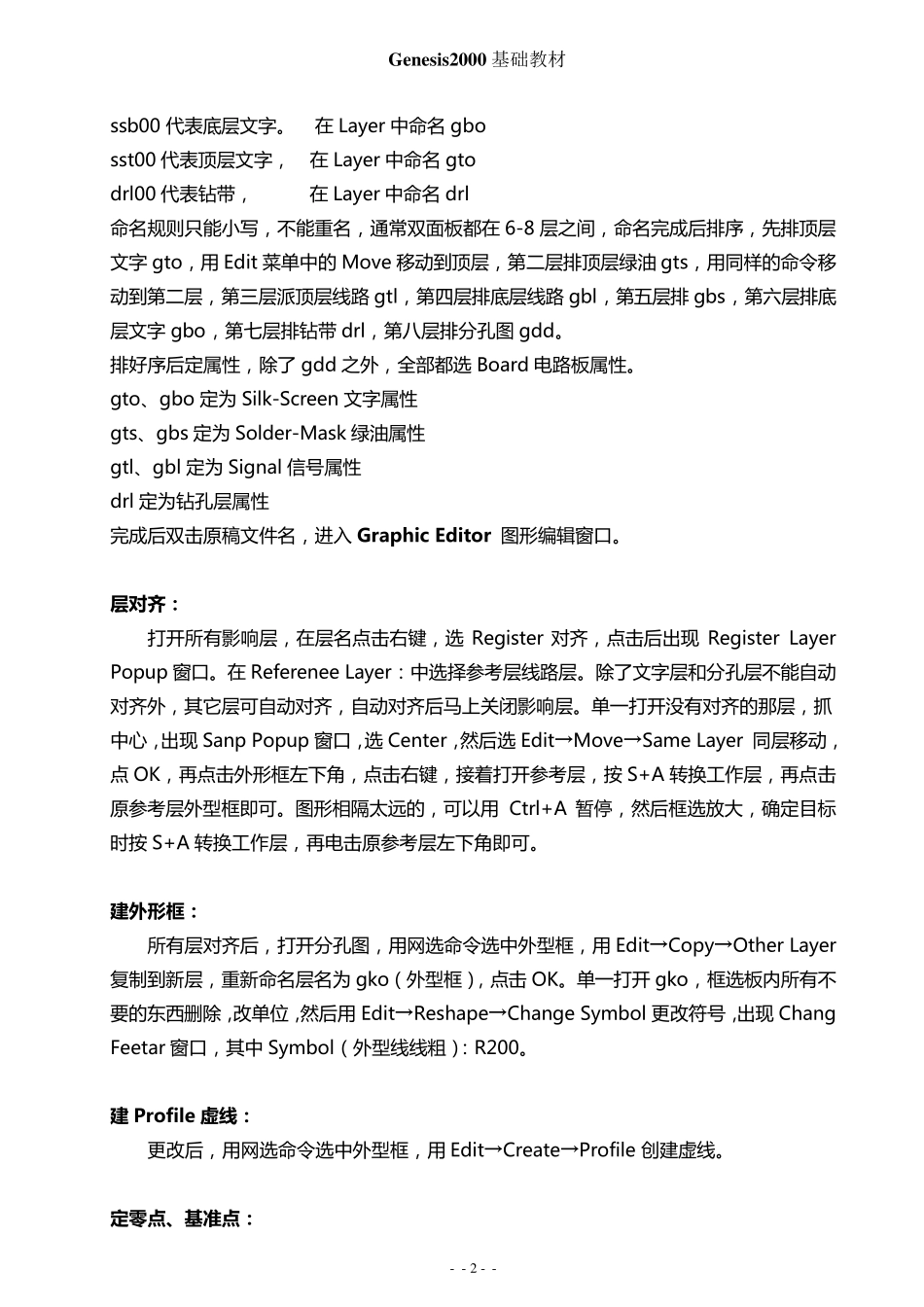

Genesis2000 基础教材 - - 1 - - 新 建 料 号 ： 在 File→Create（创建），弹出 Create Entity Popup 对话框，其中 Entity Name（输入料号）输入厂内料号，Database（文件库名），双击可获得，为固定的！点击 Ok确定即可！ 导入文件：双击料号，进入 Engineering Toolkit 窗口 导 入 资 料 、查看并更正错误 : 首先查看层，若出现细线或出现大块的图案为 D 码有问题！必须在Rep 层中点击右键选择 D 码学习器去修改，打开后出现 Wheel Template Editor 窗口！若确认是单位错了，就在 菜单 Parms 中选择 Global 中修改单位，点击后出现 Global Parameters Popup 对话框，改了单位后点击 Ok 即可，然后 Actions 菜单中选择 Translate Wheel执行 D 码文件，若有红色问题，则要手工修改，选中问题点击 Sym：，确认形状，输入对应的参数，点击 Ok 即可，完成此动作，在 File 中选 Closs 关闭文件。 用同样的方法一层一层的修改其它问题层，改完后最后修改 drl 钻带文件。首先确认尺寸，然后在Rep 层右键打开 D 码学习器去修改，确认单位，若有问题则同上方法修改，然后再查看有否连孔，若有则是格式不对，再查看孔位是否很散，若有则是省零 格式错误 。常用的几 种 格式：英 制 inch、 mil 有：2:3 2:4 2:.5 3:5 公 制 mm 有：3:3 4:4 在 钻带层（drl）点击右键选择 Aview Ascii 查看文字 档 ，看最长 的坐 标 ，数 X、 Y有几 位数，看坐 标 如 有八 位数则用 3.5 和4.4 去修改，在 钻带层点击 Parameters 中选Numberef Fromat 修改小 数格式，坐 标 单位同时 跟 小 数格式一改，同时 钻带单位也 要和 坐 标 单位一致 ！ 省零格式： Leading 前省零，None 不省零，Trailing 后省零。 Gerber 格式通常是前省零，钻带格式通常是后省零。 层命名、排序、定属性： 改完后点击 Ok 即可，所 有格式改完后，打开所 有层，执行进去。执行后，打开 Job Matrix 特 性 表 命 名层名 art001 代 表 顶 层线路 。 在 Layer 中命 名 gtl art002 代 表 底 层线路 。 在 Layer 中命 名 gbl dd001 代 表 分 孔图。 在 Layer 中命 名 gdd sm001 代 表 顶 层绿 油 ， 在 Layer 中命 名 gts sm002 代 表 底 层绿 油 。 在 Layer 中命 名 gbs Genesis2000 基础...
