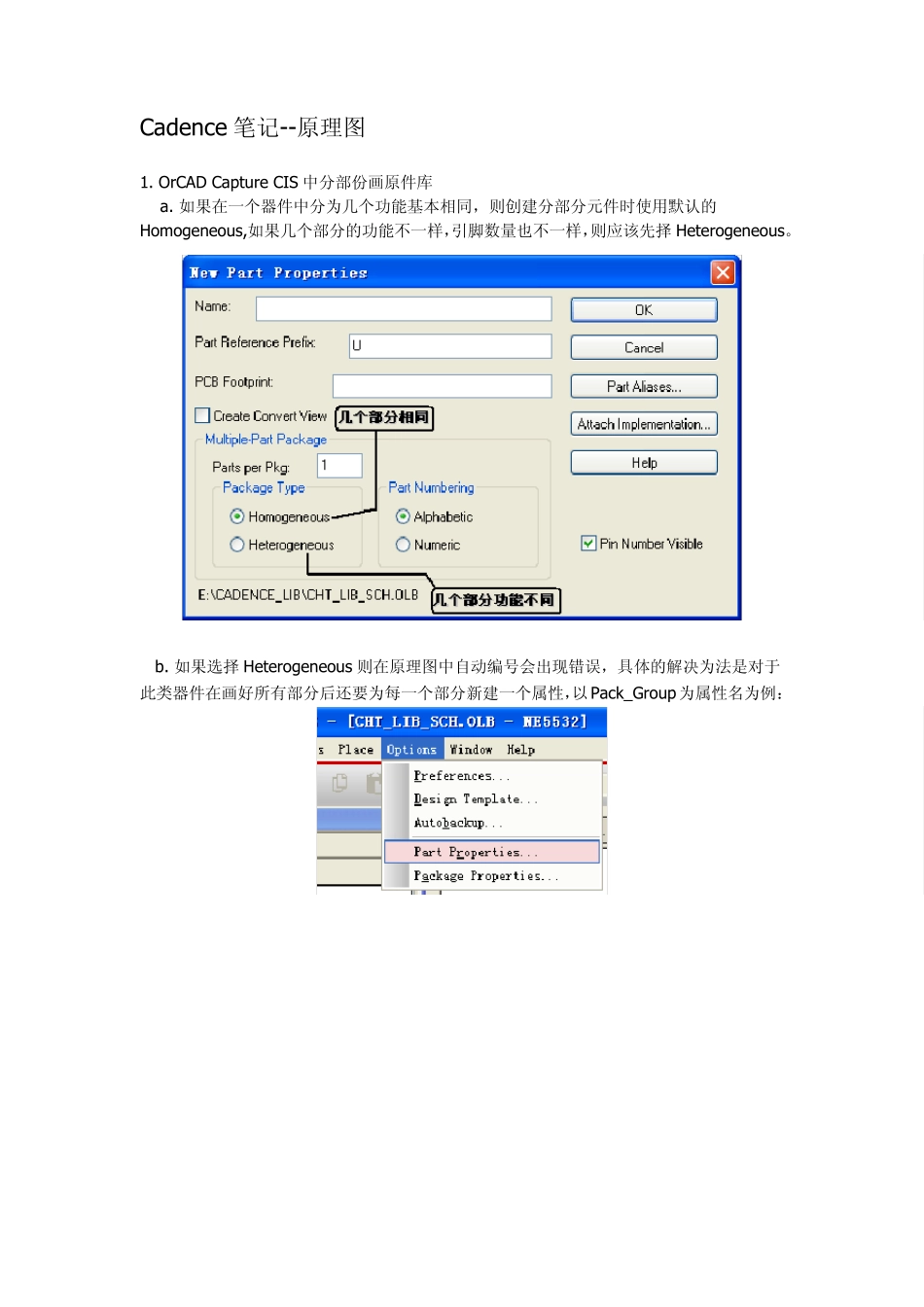

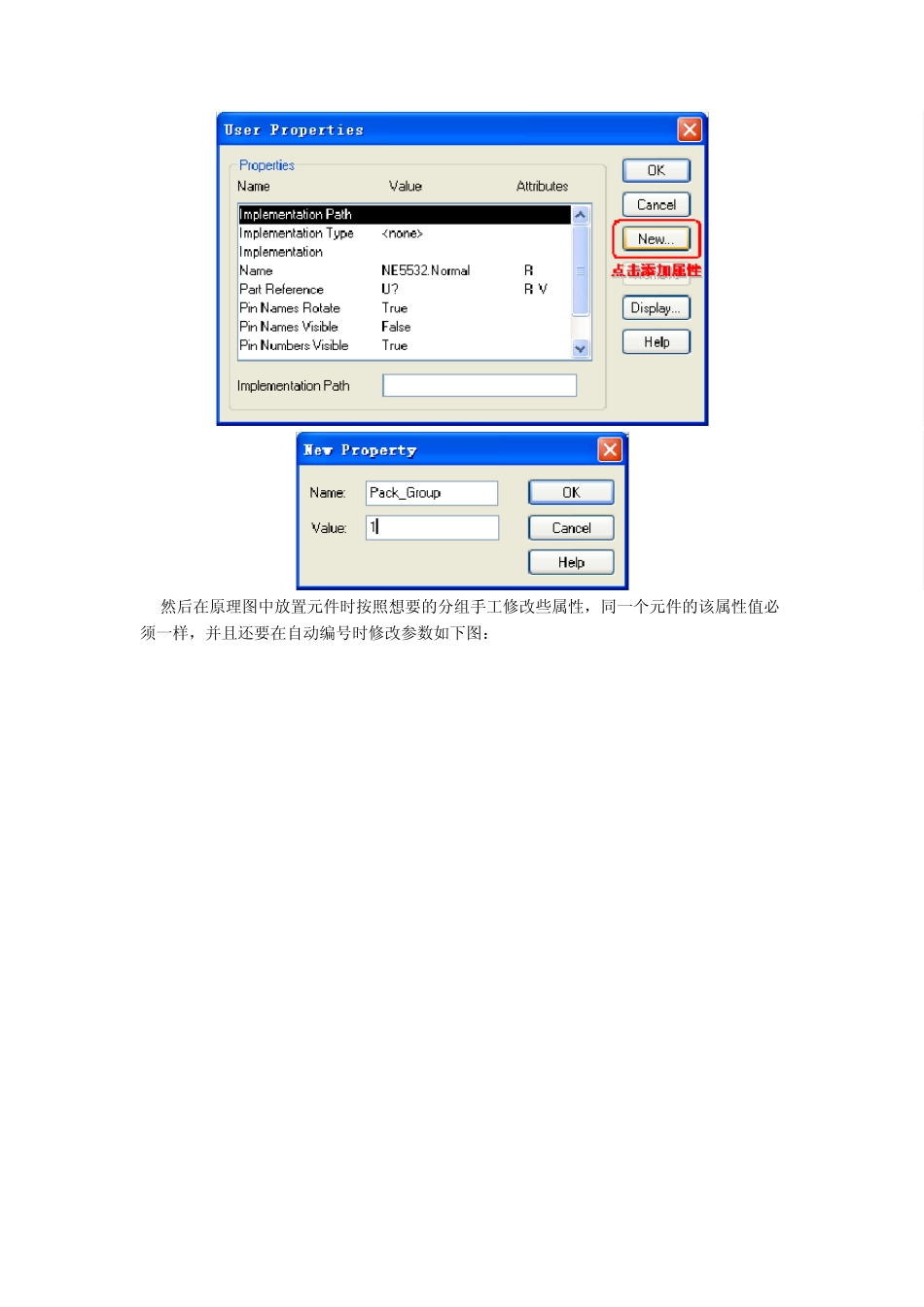

Cadence 笔记--原理图 1. OrCAD Captu re CIS 中分部份画原件库 a. 如果在一个器件中分为几个功能基本相同，则创建分部分元件时使用默认的Homogeneou s,如果几个部分的功能不一样，引脚数量也不一样，则应该先择Heterogeneou s。 b. 如果选择Heterogeneou s 则在原理图中自动编号会出现错误，具体的解决为法是对于此类器件在画好所有部分后还要为每一个部分新建一个属性，以Pack_Grou p为属性名为例： 然后在原理图中放置元件时按照想要的分组手工修改些属性，同一个元件的该属性值必须一样，并且还要在自动编号时修改参数如下图： 然后在自动编号时就不会也现该问题了，当然其实如果报错时你也可以根据提示进行问题的解决！ 2. Cadence 中的元件库默认目录：C:\Cadence\SPB_16.2\tools\capture\library 3. 原理图编辑快捷键 快捷放元键：P 选中元件后对元件进行旋转：R 放置网络标号：N 放置总线管脚(Bus entry)：E 放置地：G 在的理图中放置好总线的一个分支脚后，想要连续放置直接按F4 就可以了，很方便，如果第一条总线分支完成了后，按F4 更简单，连标号都会直接 自动递增的放置。节约时间，使放置总线更简单。 4. 在原理图中想画任意角度的连接线时，可以先按信 Shift 键，再画线，就可画了！ 5. 如果一个交叉点上不需要Junction 点的话，只需要再往上重复添加一个即可去掉Junction连接点标志。电气上也就失去了连接。 6. 在放置总线时，总线的名字和信号线的标号的基本名必须一致，且开始和结尾的数字必须与总线定义的一致。 7. 即使使用了总线，信号线上也必须加上网络标号，否则软件会认为没有电气连接。但要说明的是，总线与总线之间若构成 T 型连接，则系统会默认电气上已经连接上，若是构成十字型连接，则系统则会认为没有电气连接，需要手动添加Junction 来添加电气连接。 8. 总线与信号线之间最好用 Bus entry 来连接之后再加上网络标号，这样更容易区分。 9. 不同页面上的电气连接需要使用 Off-Page Connecter，如下图标 10. 相同页面的电气连接用网络标号就可以了，如下图标，快捷键是 N 8. 原理图编辑后期想全局地观察所有器件或网络等可以按下图操作 当然在其他功能(在Brow ser 的列表中有的)也类似，该功能使用起来相当方便。 9. 在Cadence 中选中元件后想要断开连接拖动元件的话可以按住 Alt 键再拖动元件，这时候，移动的时候只会移动单个元件本身，而连接不会跟着移动。(在Cadence 中默认是带连接的拖动) 10. 快速复制元件，按住Ctrl 键然后拖动元件，就可以复制元件了。
