CASS7.0的参数设置

CASS7.0的参数设置_第1页
1/13
CASS7.0的参数设置_第2页
2/13
CASS7.0的参数设置_第3页
3/13

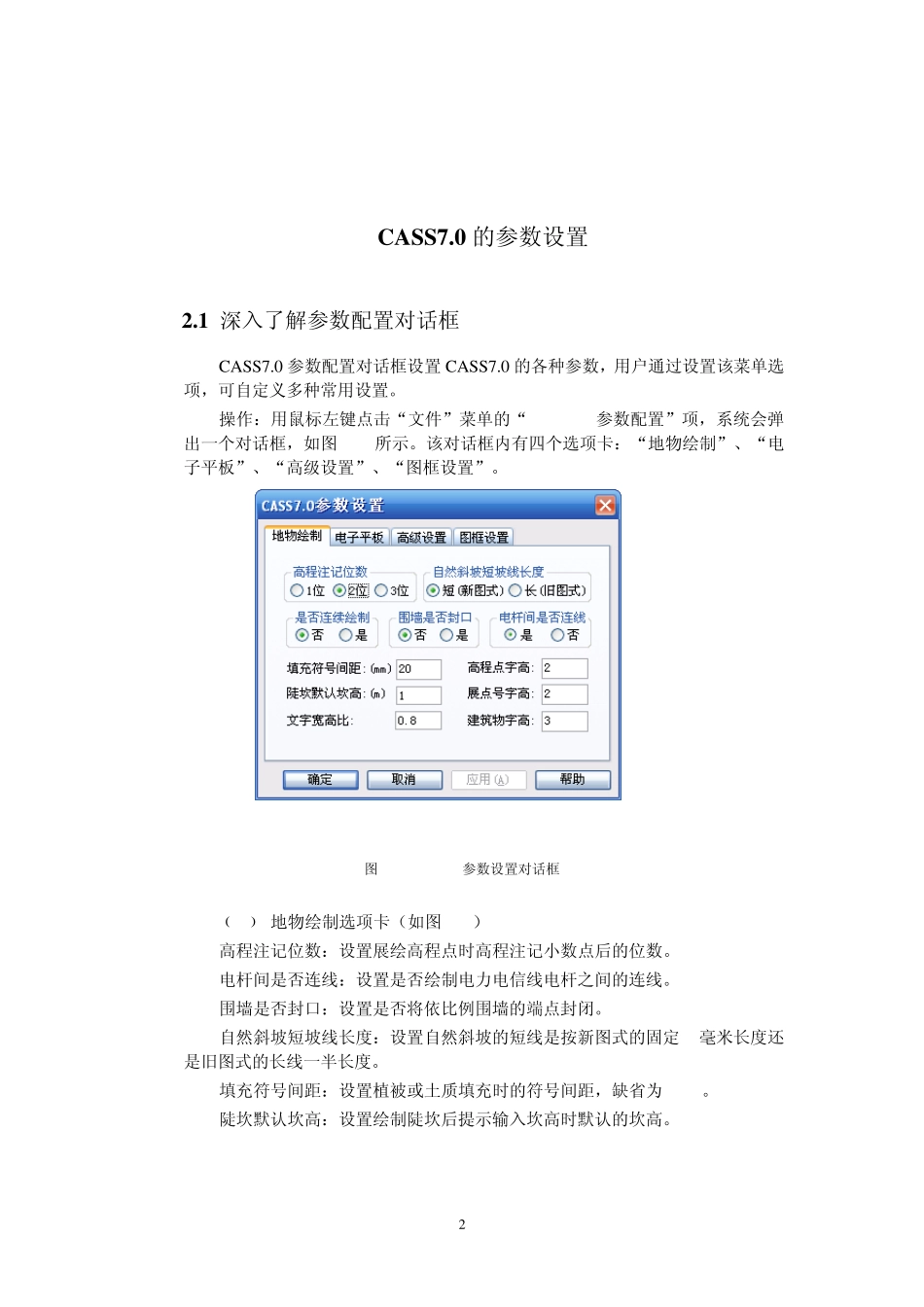

1 CASS7.0 的参数设置 2 CASS7.0 的参数设置 2.1 深入了解参数配置对话框 CASS7.0 参数配置对话框设置CASS7.0 的各种参数,用户通过设置该菜单选项,可自定义多种常用设置。 操作:用鼠标左键点击“文件”菜单的“CASS7.0参数配置”项,系统会弹出一个对话框,如图 2-1所示。该对话框内有四个选项卡:“地物绘制”、“电子平板”、“高级设置”、“图框设置”。 图 2-1 CASS7.0参数设置对话框 ﹙1﹚ 地物绘制选项卡(如图 2-1) 高程注记位数:设置展绘高程点时高程注记小数点后的位数。 电杆间是否连线:设置是否绘制电力电信线电杆之间的连线。 围墙是否封口:设置是否将依比例围墙的端点封闭。 自然斜坡短坡线长度:设置自然斜坡的短线是按新图式的固定1毫米长度还是旧图式的长线一半长度。 填充符号间距:设置植被或土质填充时的符号间距,缺省为 20mm。 陡坎默认坎高:设置绘制陡坎后提示输入坎高时默认的坎高。 3 ﹙2﹚ 电子平板选项卡 图2-2电子平板选项卡 提供“手工输入观测值”和七种全站仪供用户在使用电子平板作业时选用。 ﹙3﹚高级设置选项卡 图2-3高级设置选项卡 生成和读入交换文件:可按骨架线或图形元素生成和读入交换文件。 DTM三角形限制最小角:设置建三角网时三角形内角可允许的最小角度。系统默认为 10度,若在建三角网过程中发现有较远的点无法联上时,可将此角度改小。 用户目录:设置用户打开或保存数据文件的默认目录。 地名库和图幅库文件:设置两个库文件的目录位置,注意库名不能改变。 4 ﹙4﹚图框设置选项卡 图2-4图框设置选项卡 依实际情况填写以上表格,则完成图框图角章的自定义。其中测量员、绘图员、检查员等可以到加图框的时候再填。 2 .2 地籍参数设置 街道位数和街坊位数:依实际要求设置宗地号街道、街坊位数。 地号字高:依实际需要设置宗地号注记地高度。 小数位数:依实际需要设置坐标、距离和面积的小数位数。 界址点编号方式:提供街坊内编号和宗地内编号的切换开关。 宗地图注记方式:设置宗地图注记的内容。 宗地内图形:控制宗地图内图形是否满幅显示。 地籍图注记:提供各种权属注记的开关供用户选用。 自定义宗地图框:设置自定义的宗地图框名和尺寸,以及各项注记的文字大小和注记位置。 5 图2-5地籍参数设置对话框 2.3 深入了解Au toCAD2006 系统配置对话框 Au toCAD2006 系统配置对话框设置CASS7.0 的平台Au toCAD2006...
