CASS专属教程[宗地图的制作]

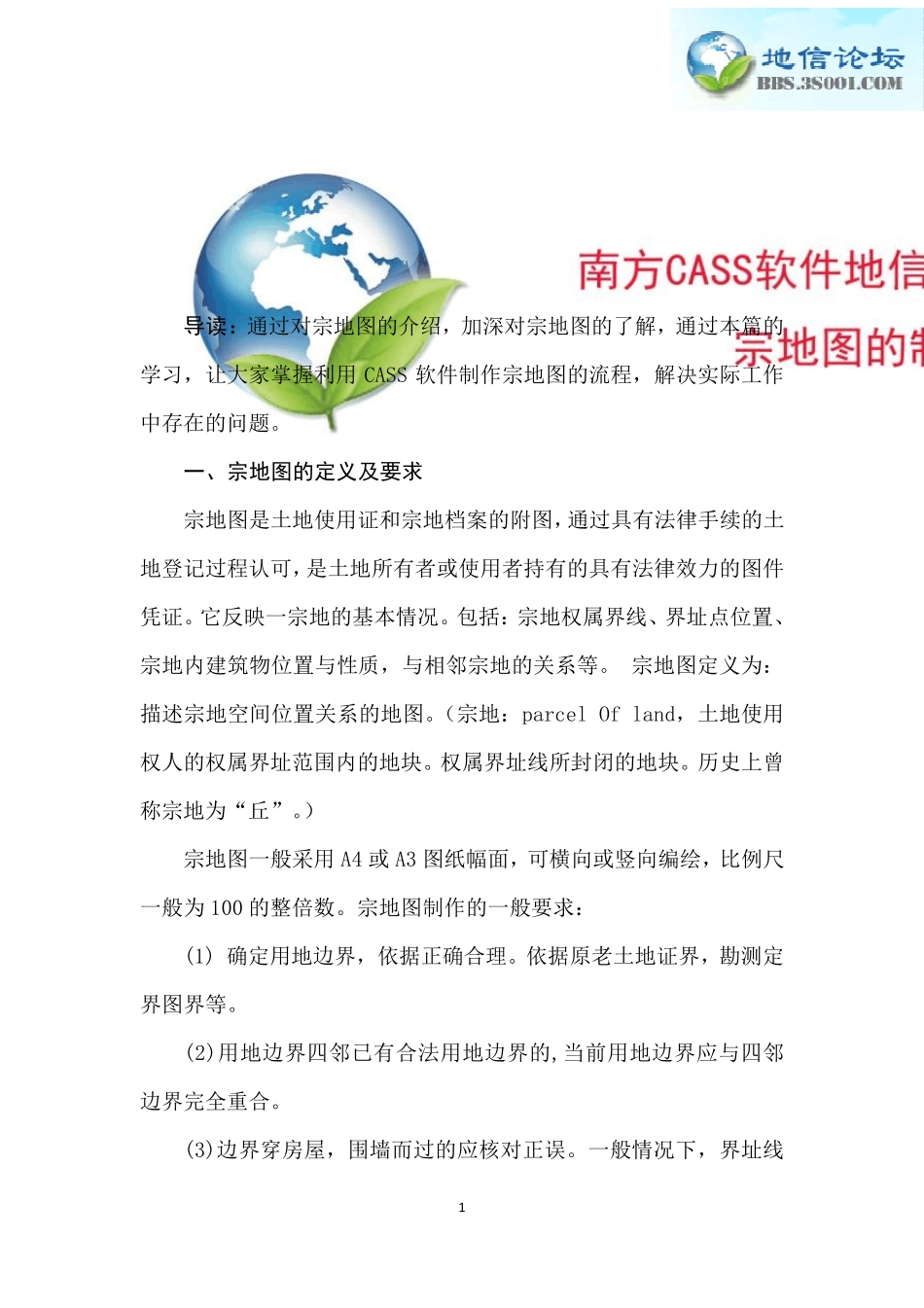

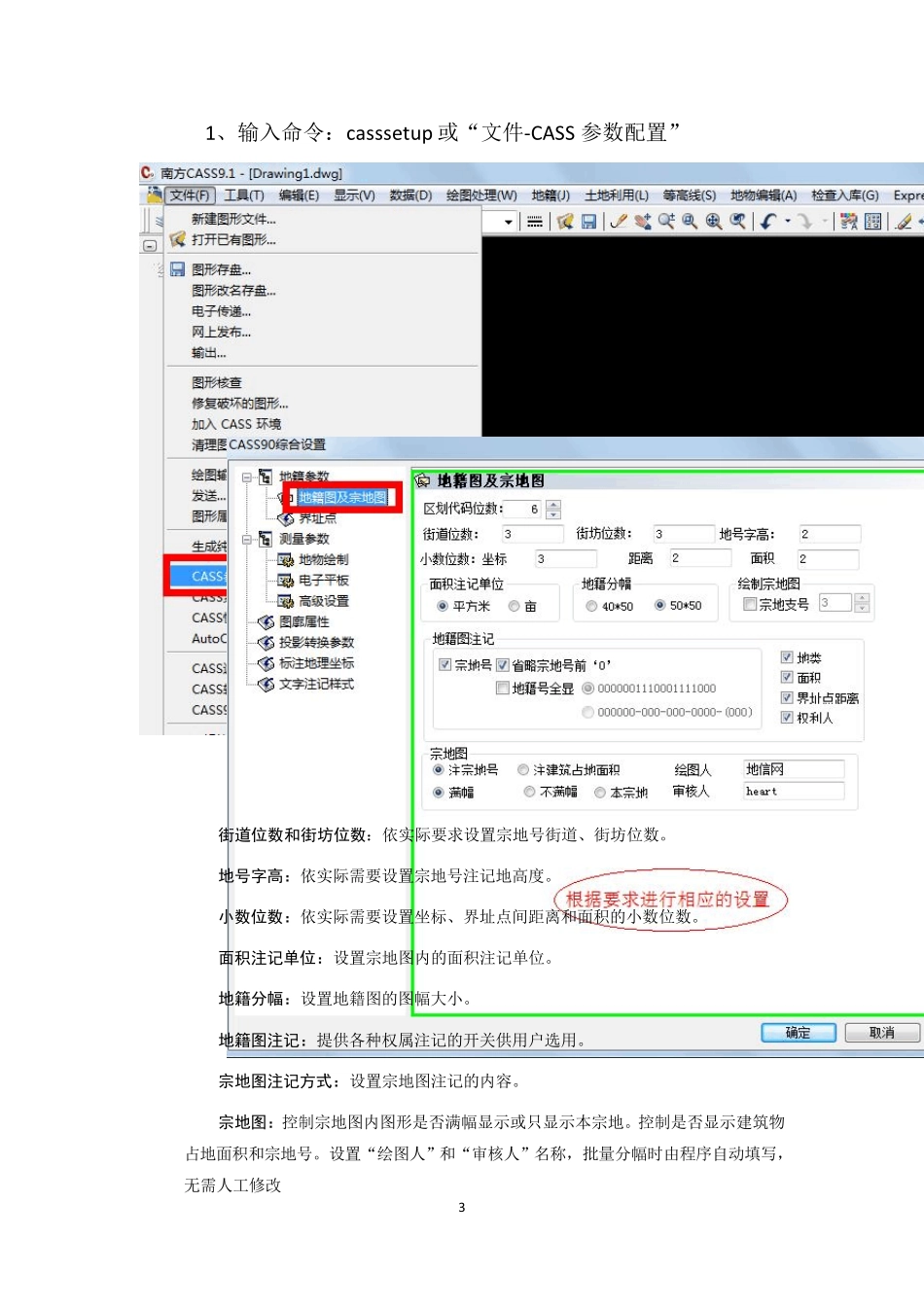

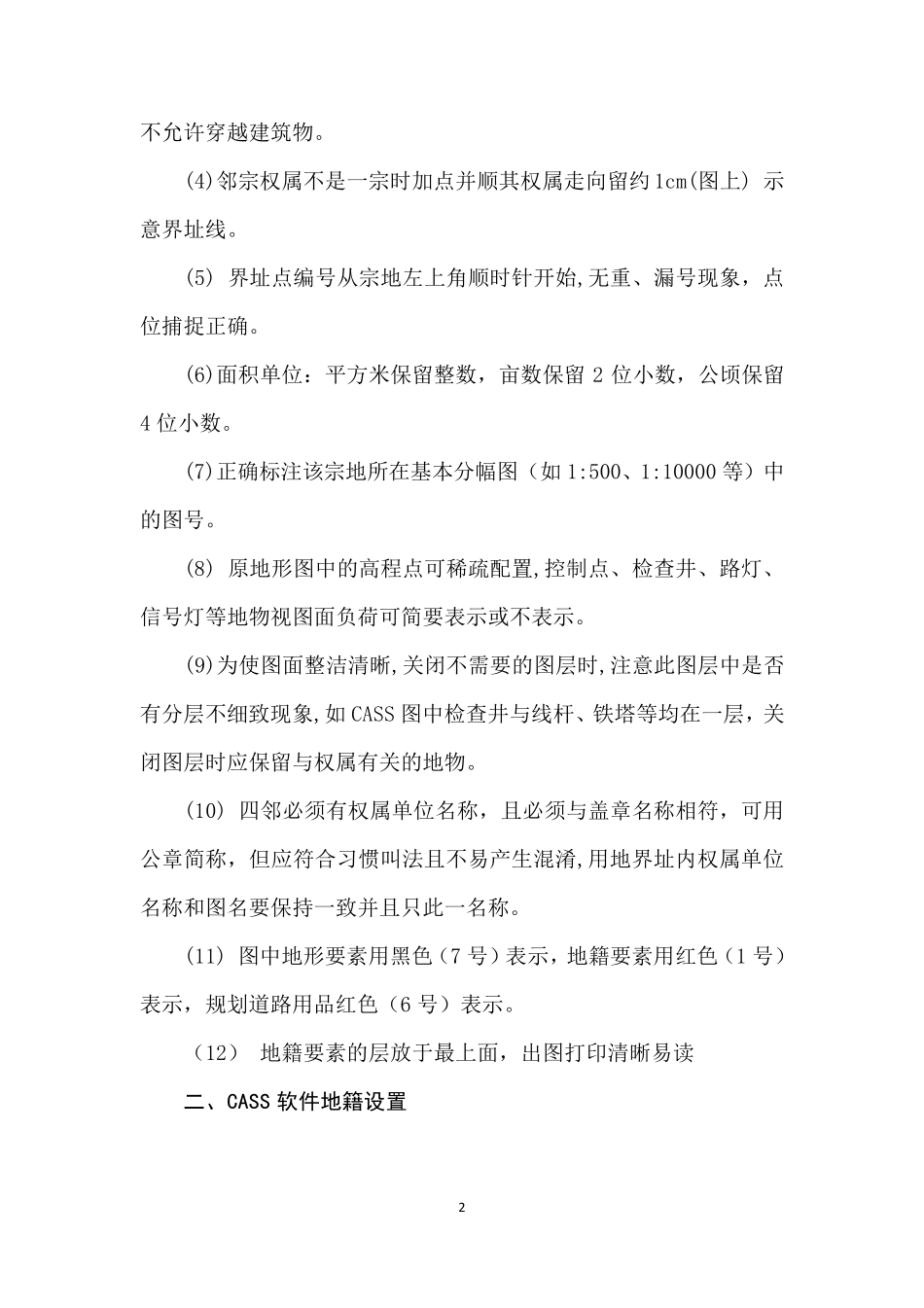

1 导读：通过对宗地图的介绍，加深对宗地图的了解，通过本篇的学习，让大家掌握利用CASS 软件制作宗地图的流程，解决实际工作中存在的问题。 一、宗地图的定义及要求 宗地图是土地使用证和宗地档案的附图，通过具有法律手续的土地登记过程认可，是土地所有者或使用者持有的具有法律效力的图件凭证。它反映一宗地的基本情况。包括：宗地权属界线、界址点位置、宗地内建筑物位置与性质，与相邻宗地的关系等。 宗地图定义为：描述宗地空间位置关系的地图。（宗地：parcel Of land，土地使用权人的权属界址范围内的地块。权属界址线所封闭的地块。历史上曾称宗地为“丘”。） 宗地图一般采用A4 或A3 图纸幅面，可横向或竖向编绘，比例尺一般为100 的整倍数。宗地图制作的一般要求： (1) 确定用地边界，依据正确合理。依据原老土地证界，勘测定界图界等。 (2)用地边界四邻已有合法用地边界的,当前用地边界应与四邻边界完全重合。 (3)边界穿房屋，围墙 而 过的应核 对正误 。一般情况下 ，界址线2 不允许穿越建筑物。 (4)邻宗权属不是一宗时加点并顺其权属走向留约1cm(图上) 示意界址线。 (5) 界址点编号从宗地左上角顺时针开始,无重、漏号现象，点位捕捉正确。 (6)面积单位：平方米保留整数，亩数保留2 位小数，公顷保留4 位小数。 (7)正确标注该宗地所在基本分幅图（如 1:500、1:10000 等）中的图号。 (8) 原地形图中的高程点可稀疏配置,控制点、检查井、路灯、信号灯等地物视图面负荷可简要表示或不表示。 (9)为使图面整洁清晰,关闭不需要的图层时,注意此图层中是否有分层不细致现象,如 CASS 图中检查井与线杆、铁塔等均在一层，关闭图层时应保留与权属有关的地物。 (10) 四邻必须有权属单位名称，且必须与盖章名称相符，可用公章简称，但应符合习惯叫法且不易产生混淆,用地界址内权属单位名称和图名要保持一致并且只此一名称。 (11) 图中地形要素用黑色（7 号）表示，地籍要素用红色（1 号）表示，规划道路用品 红色（6 号）表示。 （12） 地籍要素的层放 于 最 上面，出 图打 印 清晰易读 二、CASS 软件地籍设置 3 1、输入命令：casssetup 或“文件­CASS 参数配置” 街道位数和街坊位数：依实际要求设置宗地号街道、街坊位数。 地号字高：依实际需要设置宗地号注记地高度。 小数位数：依实际需要设置坐标、界址点间距离和面积的小数位数。 面积注记单位：设置宗地图内的面积注记单...
