cass及CAD图层含义

cass及CAD图层含义_第1页
1/6
cass及CAD图层含义_第2页
2/6
cass及CAD图层含义_第3页
3/6

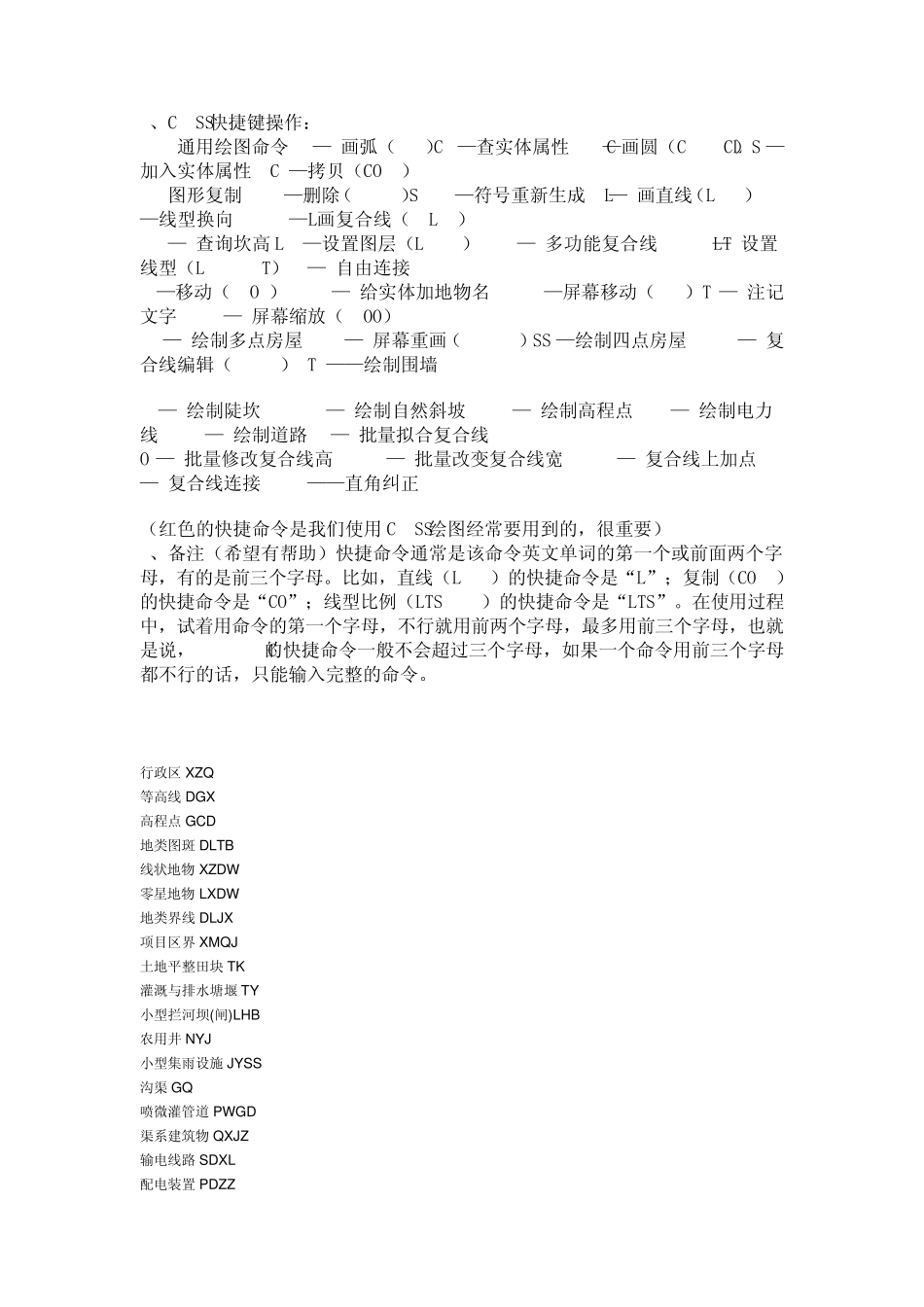

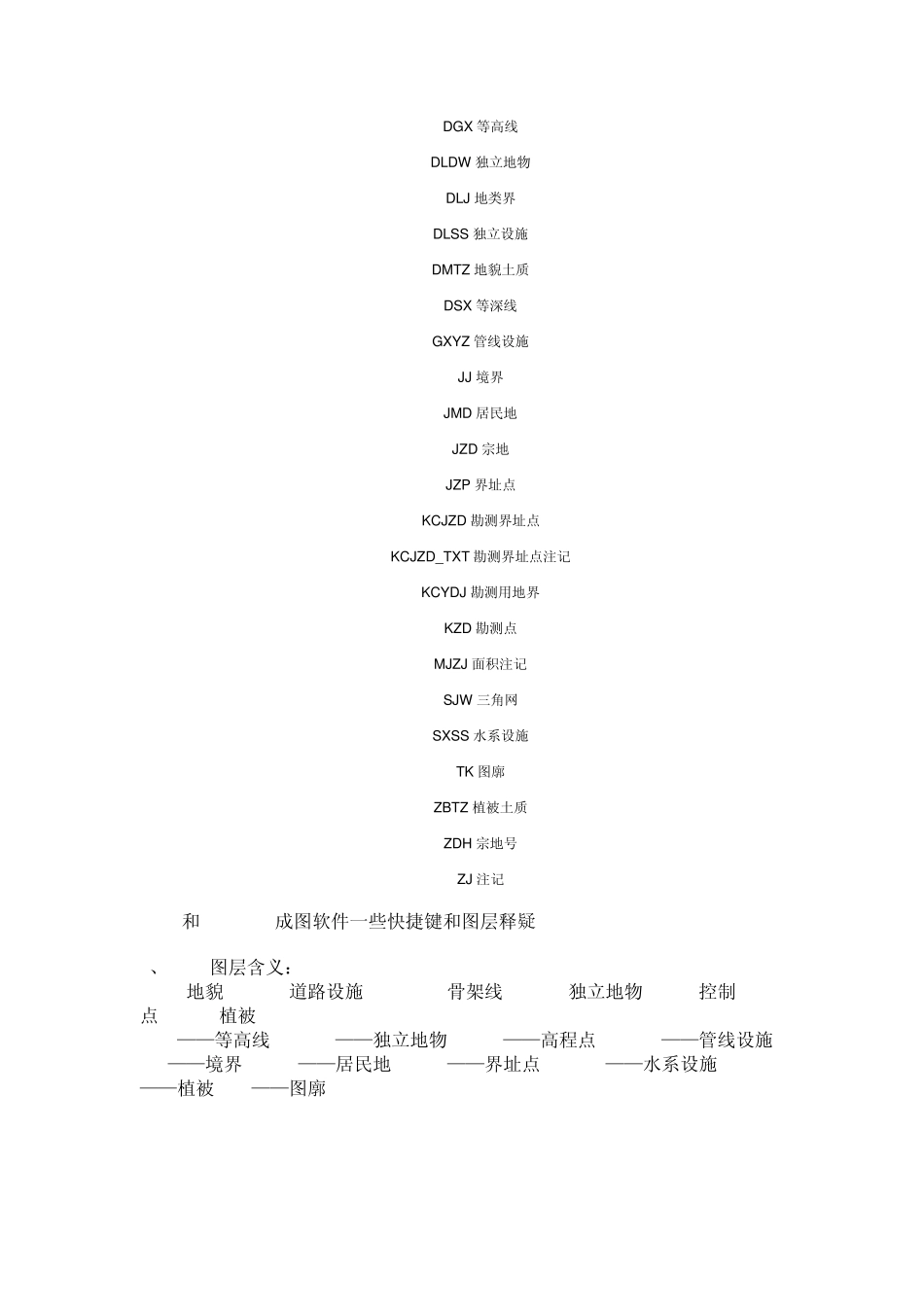

1、CASS 图层含义: DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ 植被 DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施 JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓 2、CASS 快捷键操作: DD 通用绘图命令 A — 画弧(ARC)V —查实体属性 C —画圆(CIRCLE)S —加入实体属性 CP —拷贝(COPY) F 图形复制 E —删除(ERASE) RR —符号重新生成 L — 画直线(LINE) H —线型换向 PL — 画复合线(PLINE) KK — 查询坎高 LA —设置图层(LAYER) X — 多功能复合线 LT — 设置线型(LINETYPE) B — 自由连接 M —移动(MOVE) AA — 给实体加地物名 P —屏幕移动(PAN) T — 注记文字 Z — 屏幕缩放(ZOOM) FF — 绘制多点房屋 R — 屏幕重画(REDRAW) SS —绘制四点房屋 PE — 复合线编辑(PEDIT) W ——绘制围墙 K — 绘制陡坎 XP — 绘制自然斜坡 G — 绘制高程点 D — 绘制电力线 I — 绘制道路 N — 批量拟合复合线 O — 批量修改复合线高 WW — 批量改变复合线宽 Y — 复合线上加点 J — 复合线连接 Q ——直角纠正 3、备注(希望有帮助) 快捷命令通常是该命令英文单词的第一个或前面两个字母,有的是前三个字母。 比如,直线(Line)的快捷命令是“L”;复制(COpy)的快捷命令是“CO”; 线型比例(LTScale)的快捷命令是“LTS”。 在使用过程中,试着用命令的第一个字母,不行就用前两个字母,最多用前三个字母, 也就是说,AutoCAD的快捷命令一般不会超过三个字母,如果一个命令用前三个字母 都不行的话,只能输入完整的命令。 ASSIST 骨架线 BASICGRID 单元网格 COMMUNITY 社区 COMPONENT 部件 DGX 等高线 DLDW 独立地物 DLJ 地类界 DLSS 独立设施 DMTZ 地貌土质 DSX 等深线 GXYZ 管线设施 JJ 境界 JMD 居民地 JZD 宗地 JZP 界址点 KCJZD 勘测界址点 KCJZD_TXT 勘测界址点注记 KCYDJ 勘测用地界 KZD 勘测点 MJZJ 面积注记 SJW 三角网 SXSS 水系设施 TK 图廓 ZBTZ 植被土质 ZDH 宗地号 ZJ 注记 CASS和AutoCAD成图软件一些快捷键和图层释疑 1、CASS图层含义: DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 K...
