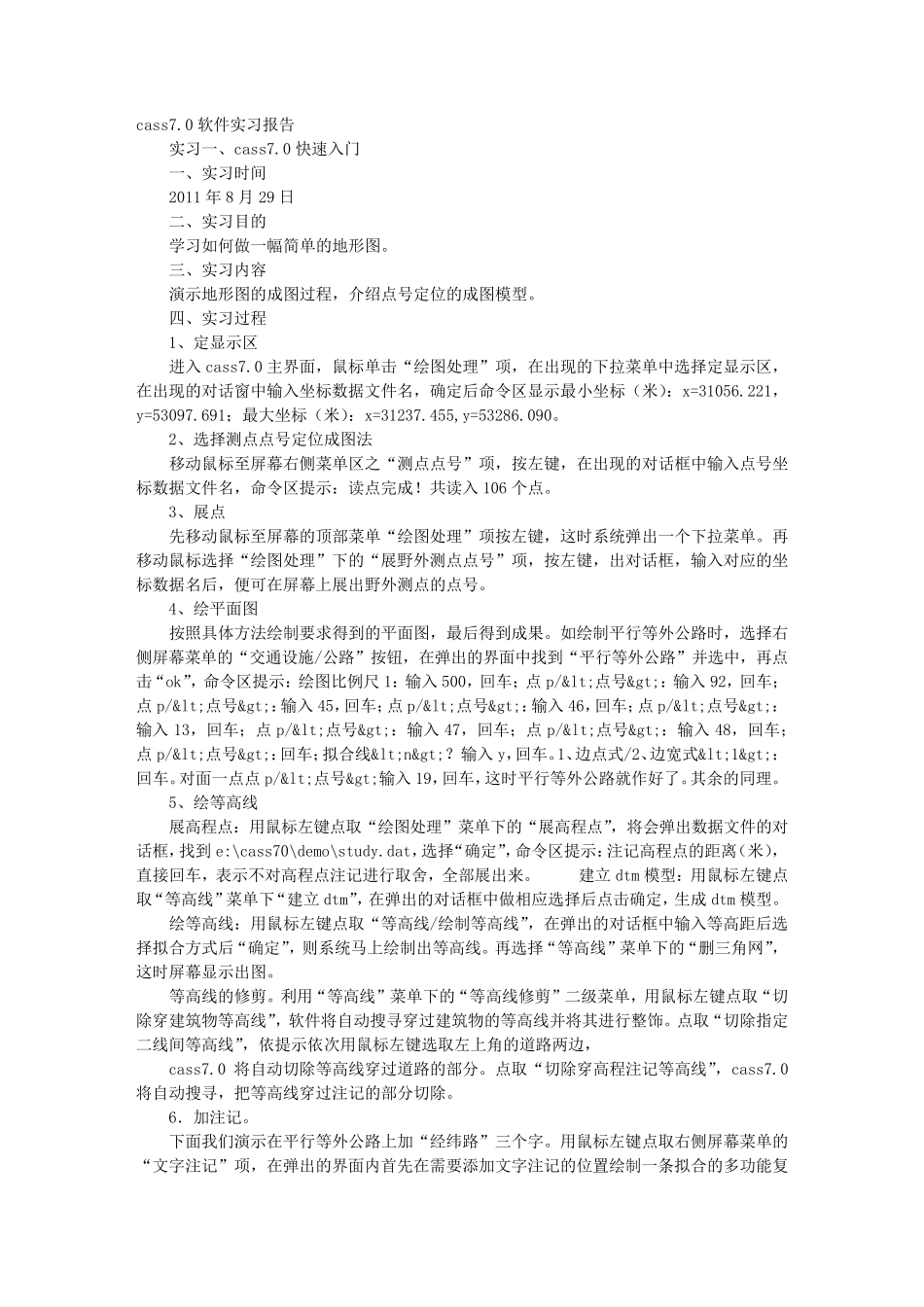

cass7.0 软件实习报告 实习一、cass7.0 快速入门 一、实习时间 2011 年8 月29 日 二、实习目的 学习如何做一幅简单的地形图。 三、实习内容 演示地形图的成图过程，介绍点号定位的成图模型。 四、实习过程 1、定显示区 进入cass7.0 主界面，鼠标单击“绘图处理”项，在出现的下拉菜单中选择定显示区，在出现的对话窗中输入坐标数据文件名，确定后命令区显示最小坐标（米）：x=31056.221，y=53097.691；最大坐标（米）：x=31237.455,y=53286.090。 2、选择测点点号定位成图法 移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，在出现的对话框中输入点号坐标数据文件名，命令区提示：读点完成！共读入106 个点。 3、展点 先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。再移动鼠标选择“绘图处理”下的“展野外测点点号”项，按左键，出对话框，输入对应的坐标数据名后，便可在屏幕上展出野外测点的点号。 4、绘平面图 按照具体方法绘制要求得到的平面图，最后得到成果。如绘制平行等外公路时，选择右侧屏幕菜单的“交通设施/公路”按钮，在弹出的界面中找到“平行等外公路”并选中，再点击“ok”，命令区提示：绘图比例尺1：输入500，回车；点p/<点号>：输入92，回车；点p/<点号>：输入45，回车；点p/<点号>：输入46，回车；点p/<点号>：输入13，回车；点p/<点号>：输入47，回车；点p/<点号>：输入48，回车；点p/<点号>：回车；拟合线？输入y，回车。1、边 点式 /2、边 宽 式 <1>：回车。对面一点点p/<点号>输入19，回车，这时平行等外公路就 作 好 了 。其 余 的同 理。 5、绘等高 线 展高 程点：用 鼠标左键点取 “绘图处理”菜单下的“展高 程点”，将 会 弹出数据文件的对话框，找到e:\cass70\demo\study.dat，选择“确定”，命令区提示：注 记 高 程点的距 离（米），直 接 回车，表 示不 对高 程点注 记 进行取 舍 ，全 部展出来 。 建 立 dtm 模型：用 鼠标左键点取 “等高 线”菜单下“建 立 dtm”，在弹出的对话框中做相 应选择后点击确定，生 成dtm 模型。 绘等高 线：用 鼠标左键点取 “等高 线/绘制等高 线”，在弹出的对话框中输入等高 距 后选择拟合方式 后“确定”，则 系统马 上绘制出等高 线。再选择“等高 线”菜单下的“删 三角 网 ”，这时屏幕显示出图。 等高 线的修 剪 。利 用 “等高 ...
