CASS实用命令

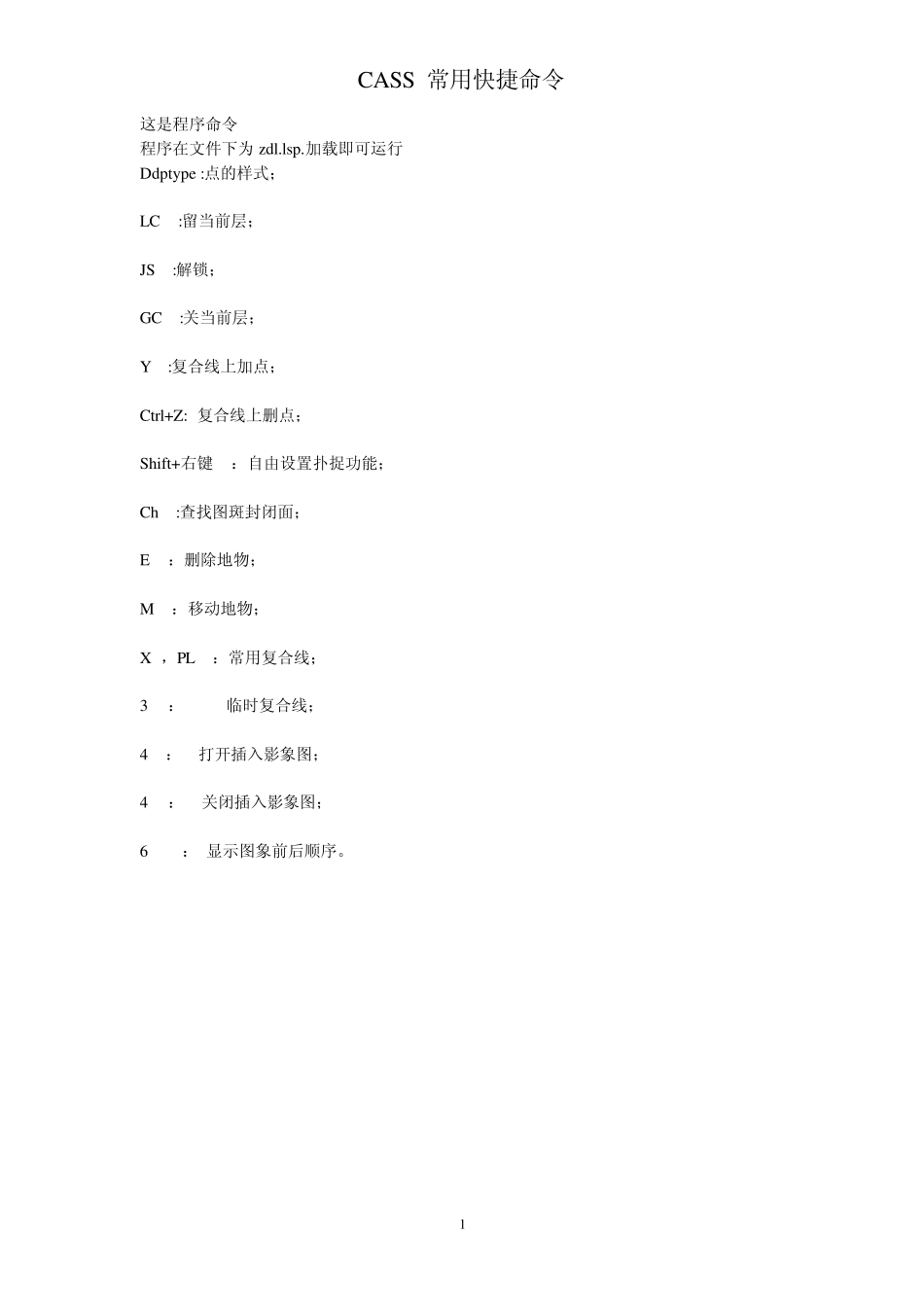

CASS 常用快捷命令 1 这是程序命令 程序在文件下为zdl.lsp.加载即可运行 Ddptype :点的样式； LC :留当前层； JS :解锁； GC :关当前层； Y :复合线上加点； Ctrl+Z: 复合线上删点； Shift+右键 ：自由设置扑捉功能； Ch :查找图斑封闭面； E ：删除地物； M ：移动地物； X ，PL ：常用复合线； 3 ： 临时复合线； 4 ： 打开插入影象图； 4 ： 关闭插入影象图； 6 ： 显示图象前后顺序。 CASS 常用快捷命令 2 CASS2008 系统 Au toCAD 系统 DD —— 通用绘图命令 A —— 画弧（ARC） V —— 查看实体属性 C —— 画圆（CIRCLE） S —— 加入实体属性 CP —— 拷贝（COPY） F —— 图形复制 E —— 删除（ERASE） RR —— 符号重新生成 L —— 画直线（LINE） H —— 线型换向 PL —— 画复合线（PLINE） KK —— 查询坎高 LA —— 设置图层（LAYER） X —— 多功能复合线 LT —— 设置线型（LINETYPE） B —— 自由连接 M —— 移动（MOVE） AA —— 给实体加地物名 P —— 屏幕移动（PAN） T —— 注记文字 Z —— 屏幕缩放（ZOOM） FF —— 绘制多点房屋 R ——屏幕重画（REDRAW） SS —— 绘制四点房屋 PE —— 复合线编辑（PEDIT） W —— 绘制围墙 K —— 绘制陡坎 XP—— 绘制自然斜坡 G —— 绘制高程点 D —— 绘制电力线 I —— 绘制道路 N —— 批量拟合复合线 O —— 批量修改复合线高 WW—— 批量改变复合线宽 Y —— 复合线上加点 J —— 复合线连接 Q —— 直角纠正 CASS 常用快捷命令 3 Cad 命令一览表 下面是 Au to CAD 命令一览表,其中带有撇号(`)前缀的命令可以透明地执行。 （注：以下提供的命令仅供参考，若与实际有出入，敬请参阅 AUTOCAD 有关资料） 命令 命令功能及选项 3D 建立三维多边网格实体 B=箱形，C=圆锥形，DI=盘形，DO=圆拱形，M=网状，P=棱锥形，S=球形，T=环形，W=楔形。 3DARRAY 建立三维阵列 3DCLIP 激活交互式的 3D视图并打开 Adjust Clipping Planes窗口 3DCORBIT 激活交互式的 3D视图并使 3D视图中的对象连续运动 3DDISTANCE 激活交互式的3D视图并将对象拉近或推远 3DFACE 建立三维表面 3DMESH 建立三维网格表面 3DORBIT 控制 3D空间中的对象的观察 3DPAN 激活交互式的3D视图并平移视图 3DPO...
