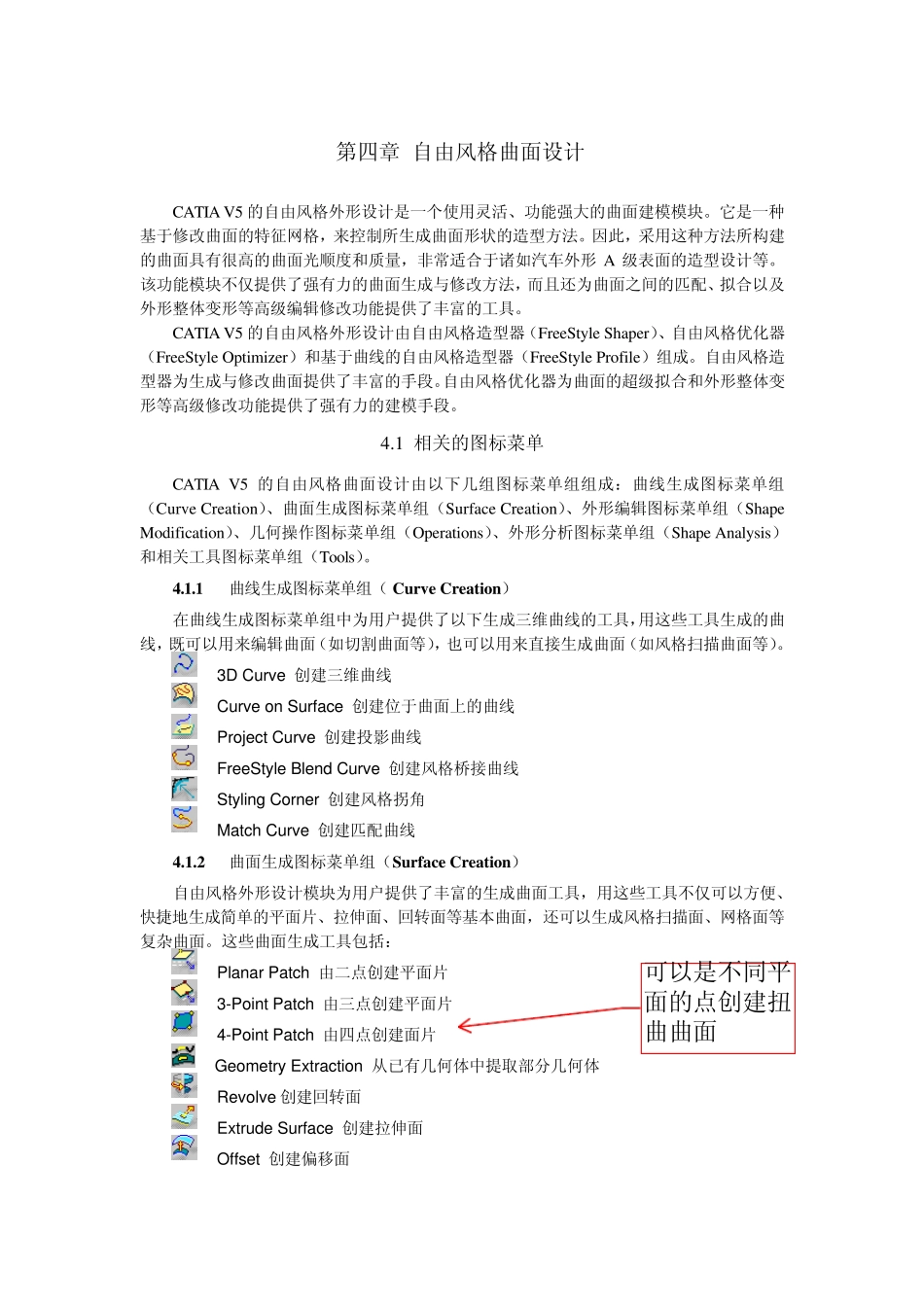

第四章 自由风格曲面设计 CATIA V5 的自由风格外形设计是一个使用灵活、功能强大的曲面建模模块。它是一种基于修改曲面的特征网格，来控制所生成曲面形状的造型方法。因此，采用这种方法所构建的曲面具有很高的曲面光顺度和质量，非常适合于诸如汽车外形A 级表面的造型设计等。该功能模块不仅提供了强有力的曲面生成与修改方法，而且还为曲面之间的匹配、拟合以及外形整体变形等高级编辑修改功能提供了丰富的工具。 CATIA V5 的自由风格外形设计由自由风格造型器（FreeStyle Shaper）、自由风格优化器（FreeStyle Optimizer）和基于曲线的自由风格造型器（FreeStyle Profile）组成。自由风格造型器为生成与修改曲面提供了丰富的手段。自由风格优化器为曲面的超级拟合和外形整体变形等高级修改功能提供了强有力的建模手段。 4.1 相关的图标菜单 CATIA V5 的自由风格曲面设计由以下几组图标菜单组组成：曲线生成图标菜单组（Curve Creation）、曲面生成图标菜单组（Surface Creation）、外形编辑图标菜单组（Shape Modification）、几何操作图标菜单组（Operations）、外形分析图标菜单组（Shape Analysis）和相关工具图标菜单组（Tools）。 4.1.1 曲线生成图标菜单组（ Curve Creation） 在曲线生成图标菜单组中为用户提供了以下生成三维曲线的工具，用这些工具生成的曲线，既可以用来编辑曲面（如切割曲面等），也可以用来直接生成曲面（如风格扫描曲面等）。 3D Curve 创建三维曲线 Curve on Surface 创建位于曲面上的曲线 Project Curve 创建投影曲线 FreeStyle Blend Curve 创建风格桥接曲线 Styling Corner 创建风格拐角 Match Curve 创建匹配曲线 4.1.2 曲面生成图标菜单组（Surface Creation） 自由风格外形设计模块为用户提供了丰富的生成曲面工具，用这些工具不仅可以方便、快捷地生成简单的平面片、拉伸面、回 转 面等基本 曲面，还可以生成风格扫描面、网格面等复 杂 曲面。这些曲面生成工具包 括 ： Planar Patch 由二 点 创建平面片 3-Point Patch 由三点 创建平面片 4-Point Patch 由四点 创建面片 Geometry Extraction 从 已 有几何体中提取 部 分几何体 Revolve 创建回 转 面 Extrude Surface 创建拉伸面 Offset 创建偏 移 面 可以是不同平面的点创建扭曲曲面 Styling Extrapolate 创建风格外延面 Blend Surface 创建桥接面 Fill...
