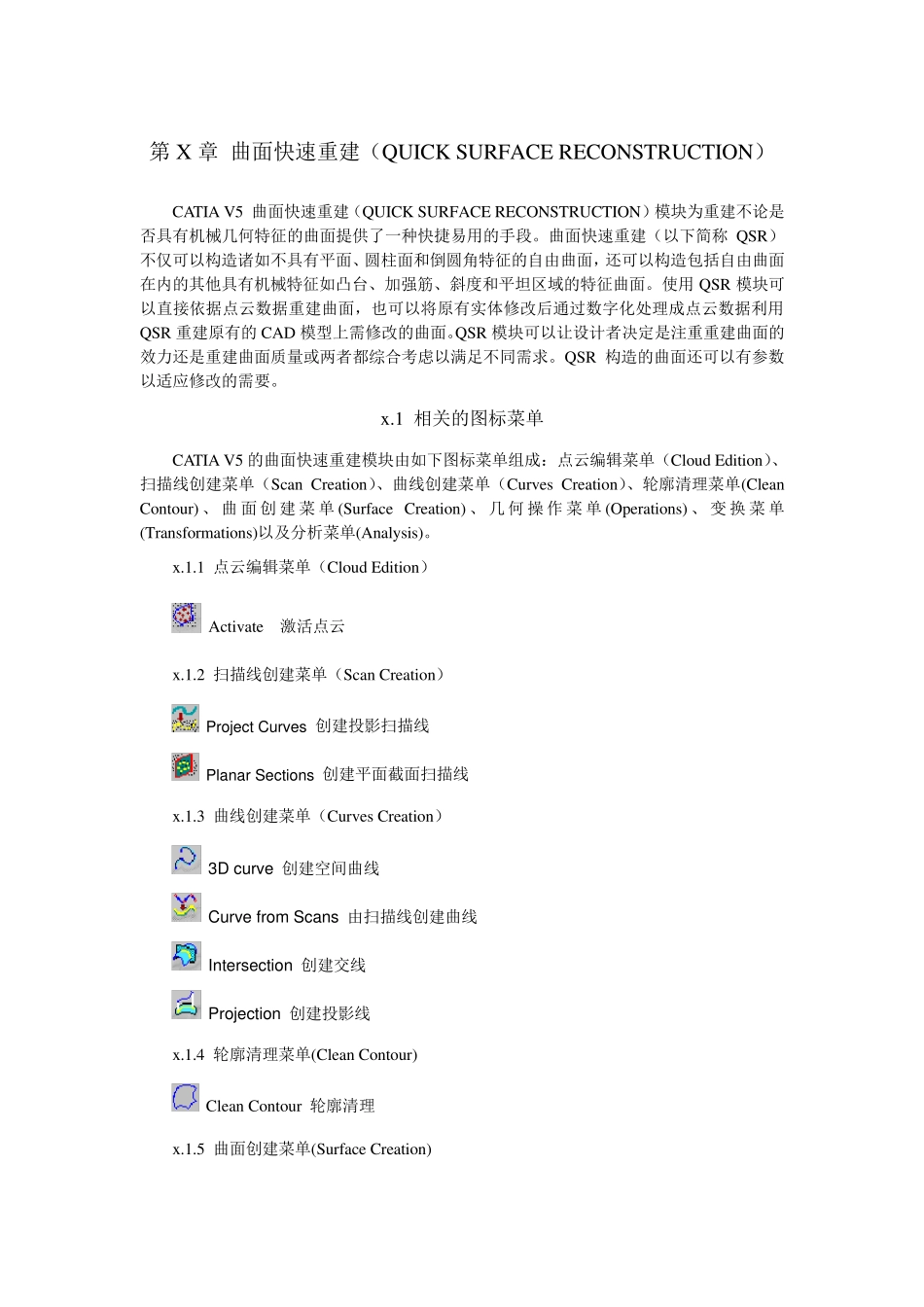

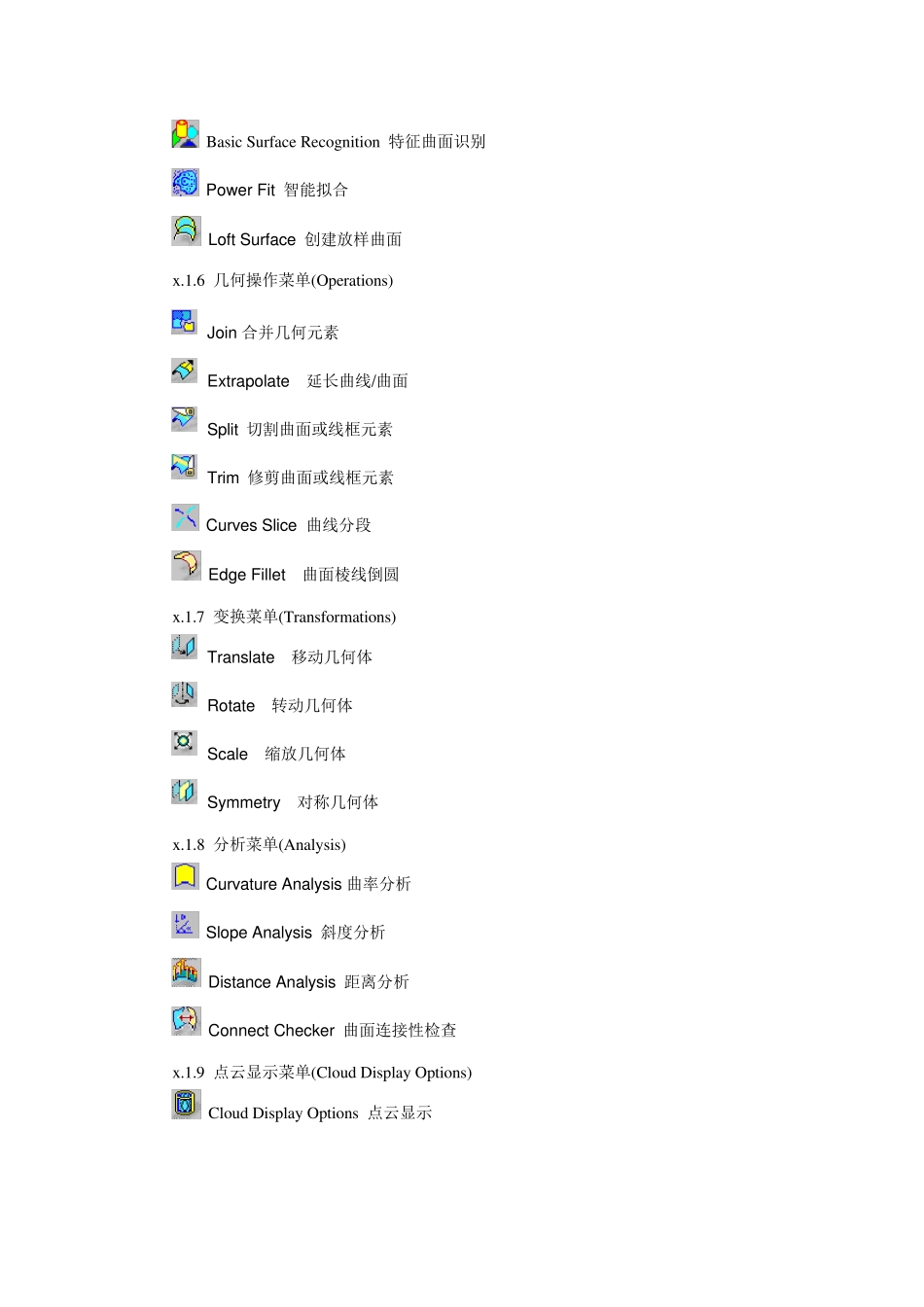

第X 章 曲面快速重建（QUICK SURFACE RECONSTRUCTION） CATIA V5 曲面快速重建（QUICK SURFACE RECONSTRUCTION）模块为重建不论是否具有机械几何特征的曲面提供了一种快捷易用的手段。曲面快速重建（以下简称QSR）不仅可以构造诸如不具有平面、圆柱面和倒圆角特征的自由曲面，还可以构造包括自由曲面在内的其他具有机械特征如凸台、加强筋、斜度和平坦区域的特征曲面。使用QSR 模块可以直接依据点云数据重建曲面，也可以将原有实体修改后通过数字化处理成点云数据利用QSR 重建原有的CAD 模型上需修改的曲面。QSR 模块可以让设计者决定是注重重建曲面的效力还是重建曲面质量或两者都综合考虑以满足不同需求。QSR 构造的曲面还可以有参数以适应修改的需要。 x .1 相关的图标菜单 CATIA V5 的曲面快速重建模块由如下图标菜单组成：点云编辑菜单（Clou d Edition）、扫描线创建菜单（Scan Creation）、曲线创建菜单（Cu rv es Creation）、轮廓清理菜单(Clean Contou r) 、 曲面创 建菜 单 (Su rface Creation) 、 几何操 作 菜 单 (Operations) 、 变 换 菜 单(Transformations)以及分析菜单(Analy sis)。 x .1.1 点云编辑菜单（Clou d Edition） Activ ate 激活点云 x .1.2 扫描线创建菜单（Scan Creation） Project Curves 创建投影扫描线 Planar Sections 创建平面截面扫描线 x .1.3 曲线创建菜单（Cu rv es Creation） 3D curve 创建空间曲线 Curve from Scans 由扫描线创建曲线 Intersection 创建交线 Projection 创建投影线 x .1.4 轮廓清理菜单(Clean Contou r) Clean Contou r 轮廓清理 x .1.5 曲面创建菜单(Su rface Creation) Basic Su rface Recognition 特征曲面识别 Power Fit 智能拟合 Loft Surface 创建放样曲面 x .1.6 几何操作菜单(Operations) Join 合并几何元素 Extrapolate 延长曲线/曲面 Split 切割曲面或线框元素 Trim 修剪曲面或线框元素 Curves Slice 曲线分段 Edge Fillet 曲面棱线倒圆 x .1.7 变换菜单(Transformations) Translate 移动几何体 Rotate 转动几何体 Scale 缩放几何体 Symmetry 对称几何体 x .1.8 分析菜单(Analy sis) Curvature Analysis 曲率分析 Slope Analysis 斜度分析 Distance Analysis 距离分析 Connect Checker 曲面连接性检查 x .1.9 ...
