CATIA知识工程技术在汽车内饰结构设计中的应用

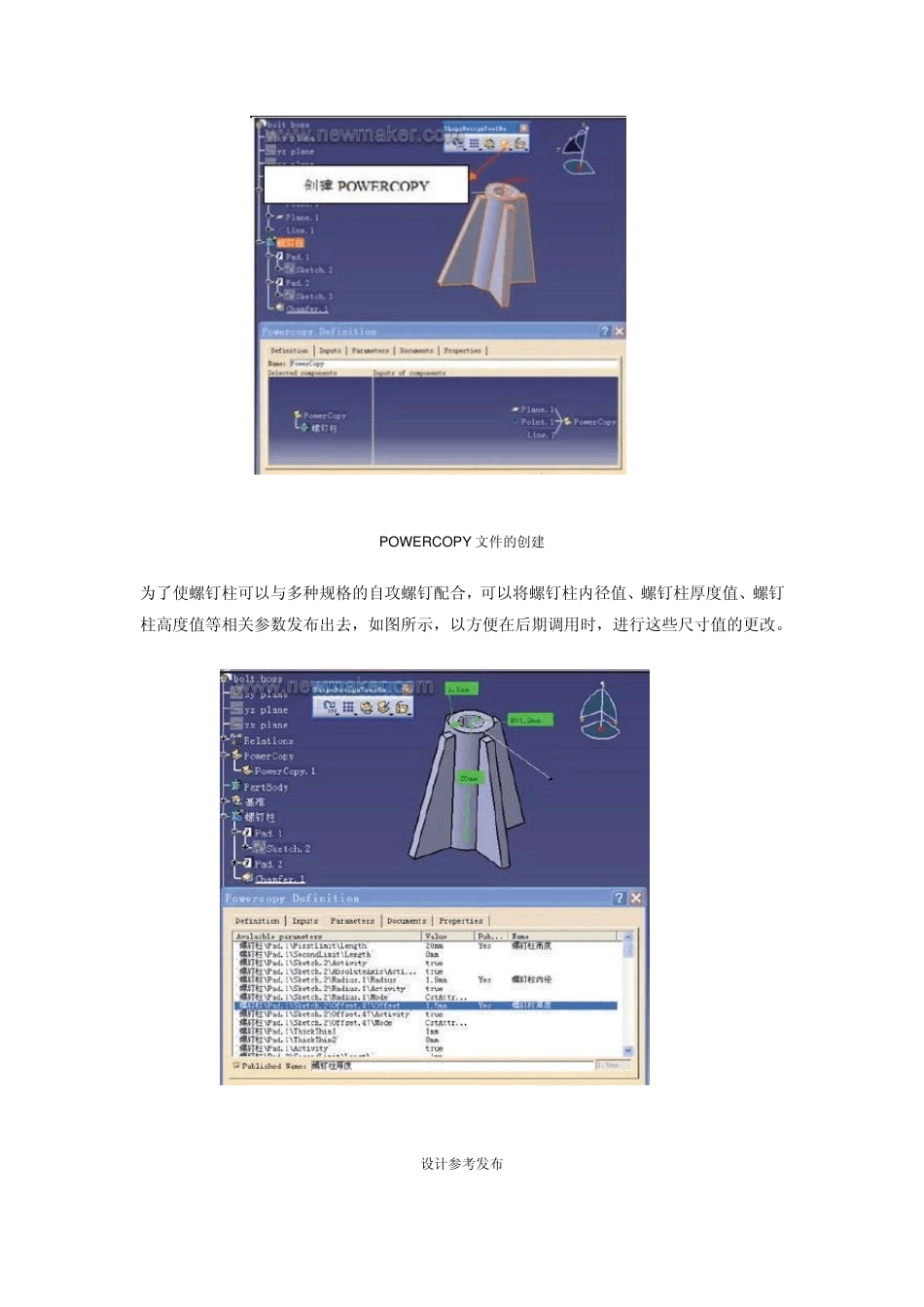

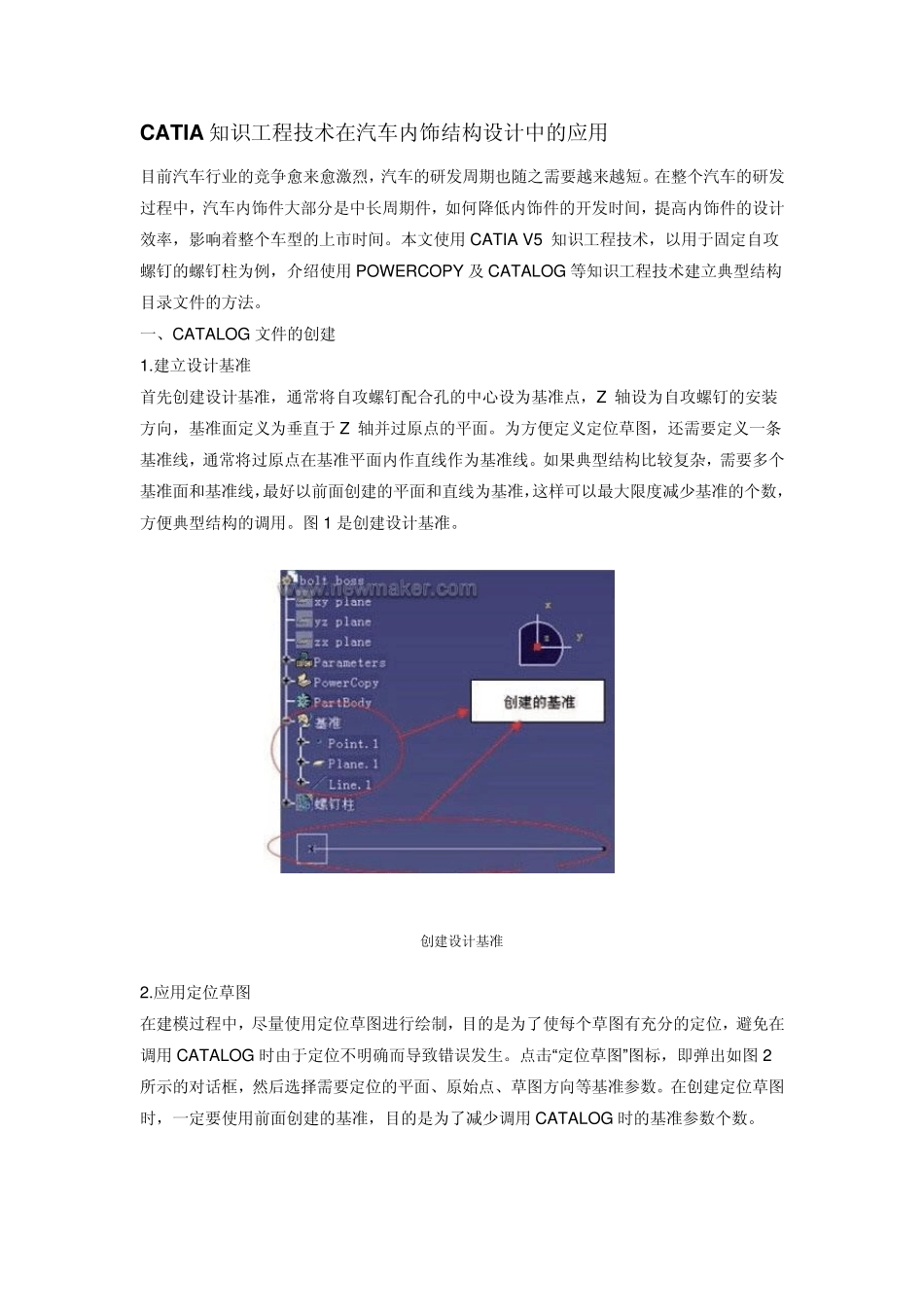

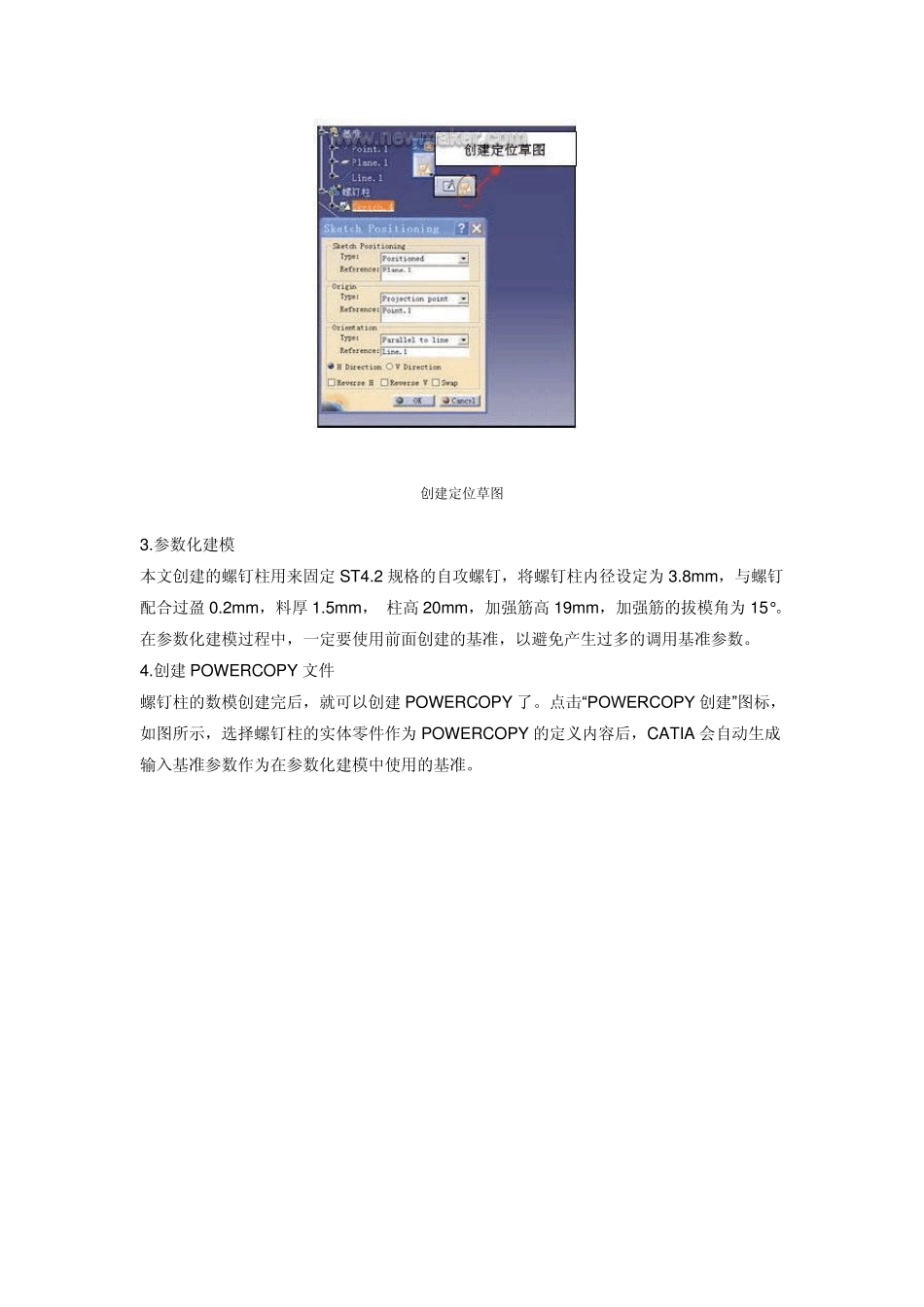

CAT IA 知识工程技术在汽车内饰结构设计中的应用 目前汽车行业的竞争愈来愈激烈，汽车的研发周期也随之需要越来越短。在整个汽车的研发过程中，汽车内饰件大部分是中长周期件，如何降低内饰件的开发时间，提高内饰件的设计效率，影响着整个车型的上市时间。本文使用CATIA V5 知识工程技术，以用于固定自攻螺钉的螺钉柱为例，介绍使用POWERCOPY 及CATALOG 等知识工程技术建立典型结构目录文件的方法。 一、CATALOG 文件的创建 1.建立设计基准 首先创建设计基准，通常将自攻螺钉配合孔的中心设为基准点，Z 轴设为自攻螺钉的安装方向，基准面定义为垂直于Z 轴并过原点的平面。为方便定义定位草图，还需要定义一条基准线，通常将过原点在基准平面内作直线作为基准线。如果典型结构比较复杂，需要多个基准面和基准线，最好以前面创建的平面和直线为基准，这样可以最大限度减少基准的个数，方便典型结构的调用。图 1 是创建设计基准。 创建设计基准 2.应用定位草图 在建模过程中，尽量使用定位草图进行绘制，目的是为了使每个草图有充分的定位，避免在调用CATALOG 时由于定位不明确而导致错误发生。点击“定位草图”图标，即弹出如图 2所示的对话框，然后选择需要定位的平面、原始点、草图方向等基准参数。在创建定位草图时，一定要使用前面创建的基准，目的是为了减少调用CATALOG 时的基准参数个数。 创建定位草图 3.参数化建模 本文创建的螺钉柱用来固定ST4.2 规格的自攻螺钉，将螺钉柱内径设定为3.8mm，与螺钉配合过盈0.2mm，料厚1.5mm， 柱高20mm，加强筋高19mm，加强筋的拔模角为15°。在参数化建模过程中，一定要使用前面创建的基准，以避免产生过多的调用基准参数。 4.创建POWERCOPY 文件 螺钉柱的数模创建完后，就可以创建POWERCOPY 了。点击“POWERCOPY 创建”图标，如图所示，选择螺钉柱的实体零件作为POWERCOPY 的定义内容后，CATIA 会自动生成输入基准参数作为在参数化建模中使用的基准。 POWERCOPY文件的创建 为了使螺钉柱可以与多种规格的自攻螺钉配合，可以将螺钉柱内径值、螺钉柱厚度值、螺钉柱高度值等相关参数发布出去，如图所示，以方便在后期调用时，进行这些尺寸值的更改。 设计参考发布 5.CATALOG 文件的创建 将POWERCOPY文件创建完成后，点击“保存为CATALOG”图标，将螺钉柱文件保存为CATALOG 文件，如图所示，这样螺钉柱的CATALOG 文件就创建完成了。 创建CATALOG 文件 二、 CATA...
