第 1 页 共 3 0 页 CAXA 制造工程师 2011 熊猫脸形零件铣削加工实例 英 山 理 工 中 专 王强 【任务描述】 多轴加工中，二轴加工最为简单和基础
而数控三轴加工比二维加工略为复杂，实现原理是通过系统控制三个轴（X，Y，Z）进行加工产品
由于三轴联动机床是多轴加工的标准配置，因此二轴、三轴铣削加工应用得最为广泛
本次任务是学完二轴铣削加工后进入三轴铣削加工的一个过渡性的任务实例
任务重点和难点是介绍三轴铣削加工的实例，学生通过学习，将能够掌握 CAXA三轴铣削加工的一些基本方法和一般操作步骤
同时，也通过学生的学习并独立完成精选的任务，对前面所讲的绘制平面图形、立体建模、二轴铣削加工的一些基本方法、步骤和各种前面命令的熟练使用等
【学习目标】 1、巩固和提高绘制平面图形、立体建模、二轴铣削加工的一些基本方法、步骤和各种命令的使用
2、掌握先平面绘图到实体建模，再到依据三维实体进行加工工艺流程安排的逐步铣削加工，最后到生成刀具路径、实体验证和后处理的加工方法
3、熟练掌握三轴铣削加工中的等高线粗加工、等高线精加工的加工形式以及专用参数的设置和步骤

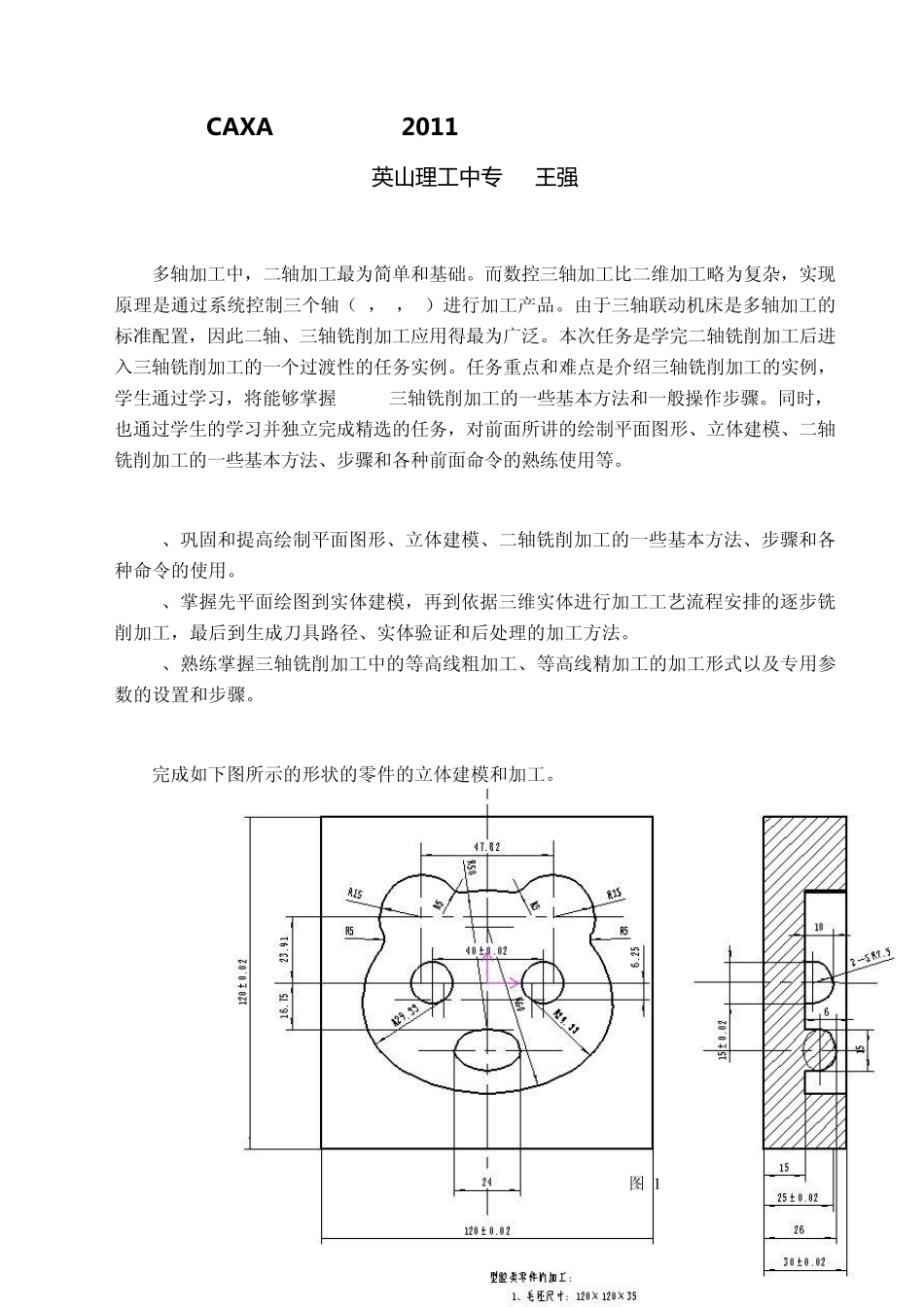

【任务图例】 完成如下图所示的形状的零件的立体建模和加工

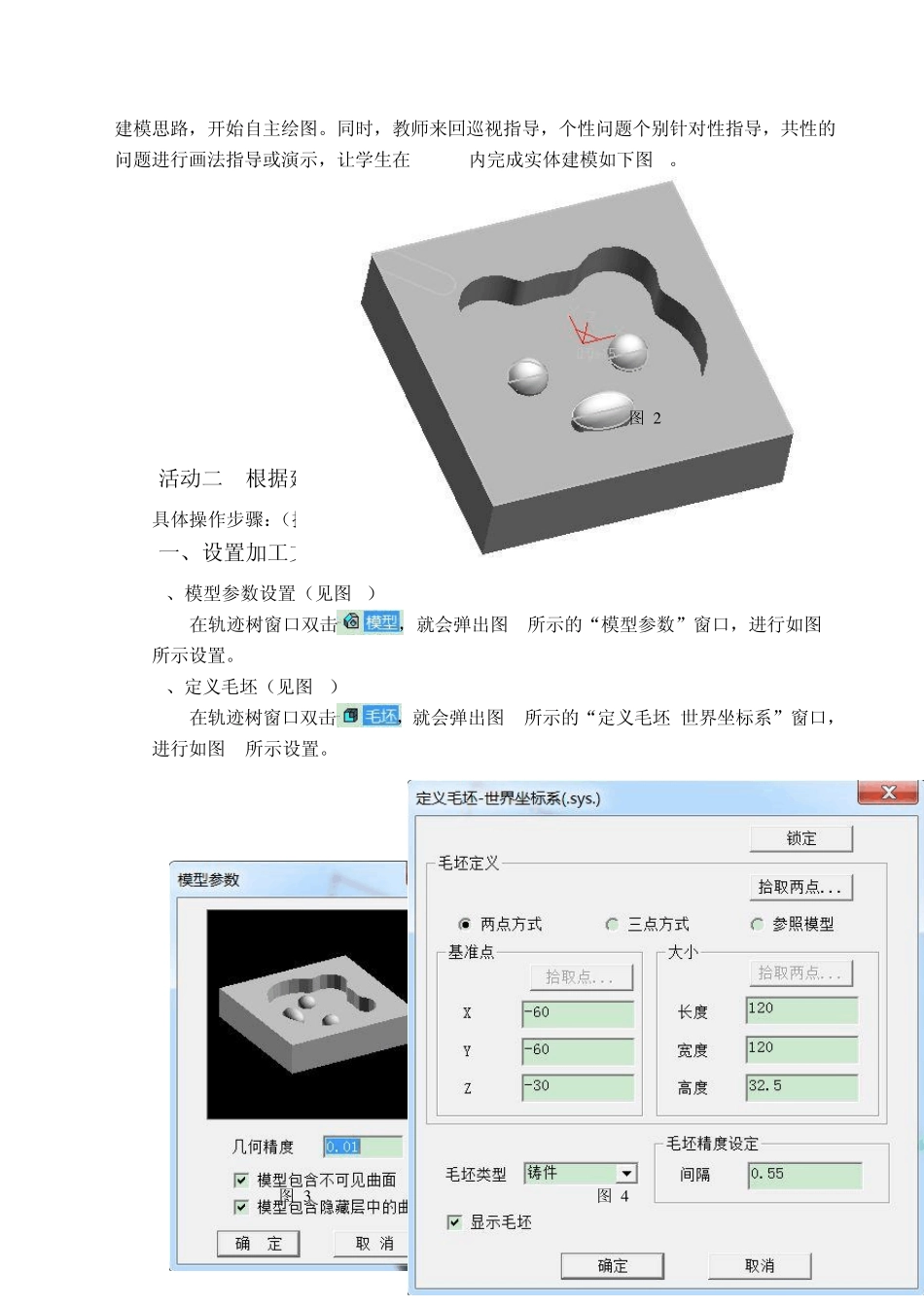

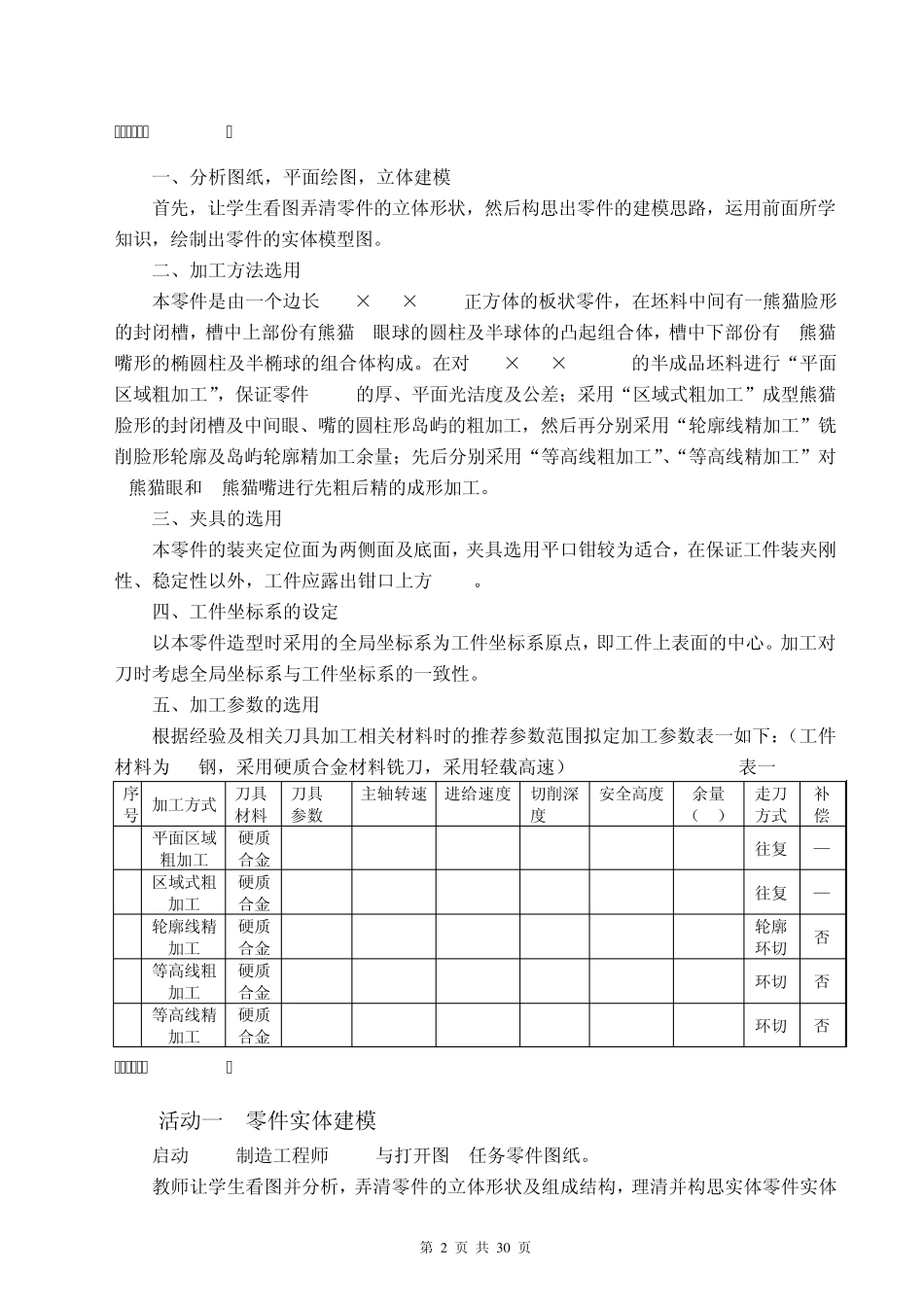

图 1 第 2 页 共 3 0 页 【任务分析】 一、分析图纸，平面绘图，立体建模 首先，让学生看图弄清零件的立体形状，然后构思出零件的建模思路，运用前面所学知识，绘制出零件的实体模型图
二、加工方法选用 本零件是由一个边长120×120×30mm正方体的板状零件，在坯料中间有一熊猫脸形的封闭槽，槽中上部份有熊猫 2眼球的圆柱及半球体的凸起组合体，槽中下部份有 1熊猫嘴形的椭圆柱及半椭球的组合体构成
在对 120×120×32
5mm的半成品坯料进行“平面区域粗加工”，保证零件30mm的厚、平面光洁度及公差；采用“区域式粗加工”成型熊猫脸形的封闭
