CCNA综合知识点实验练习(包括详细答案)

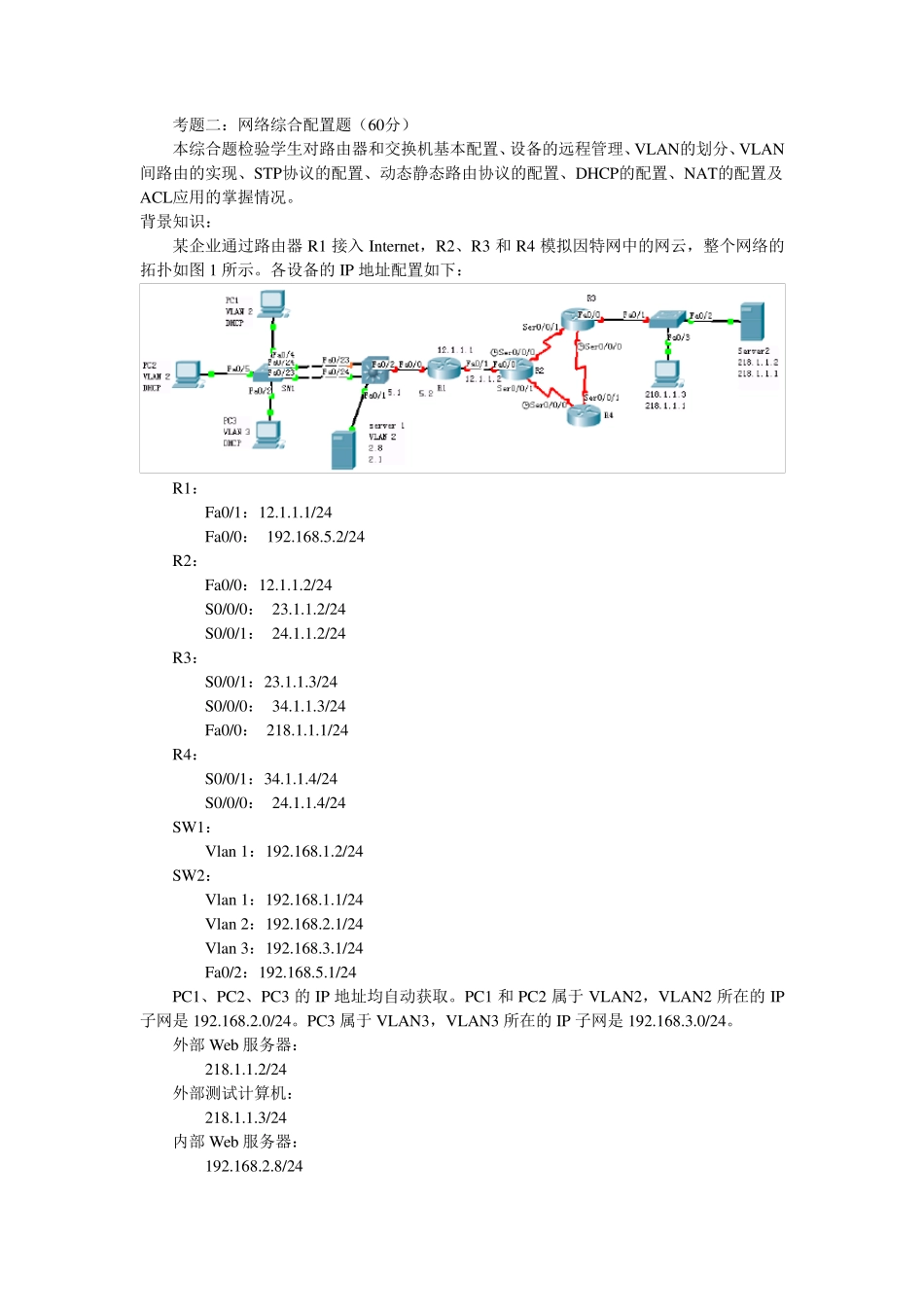

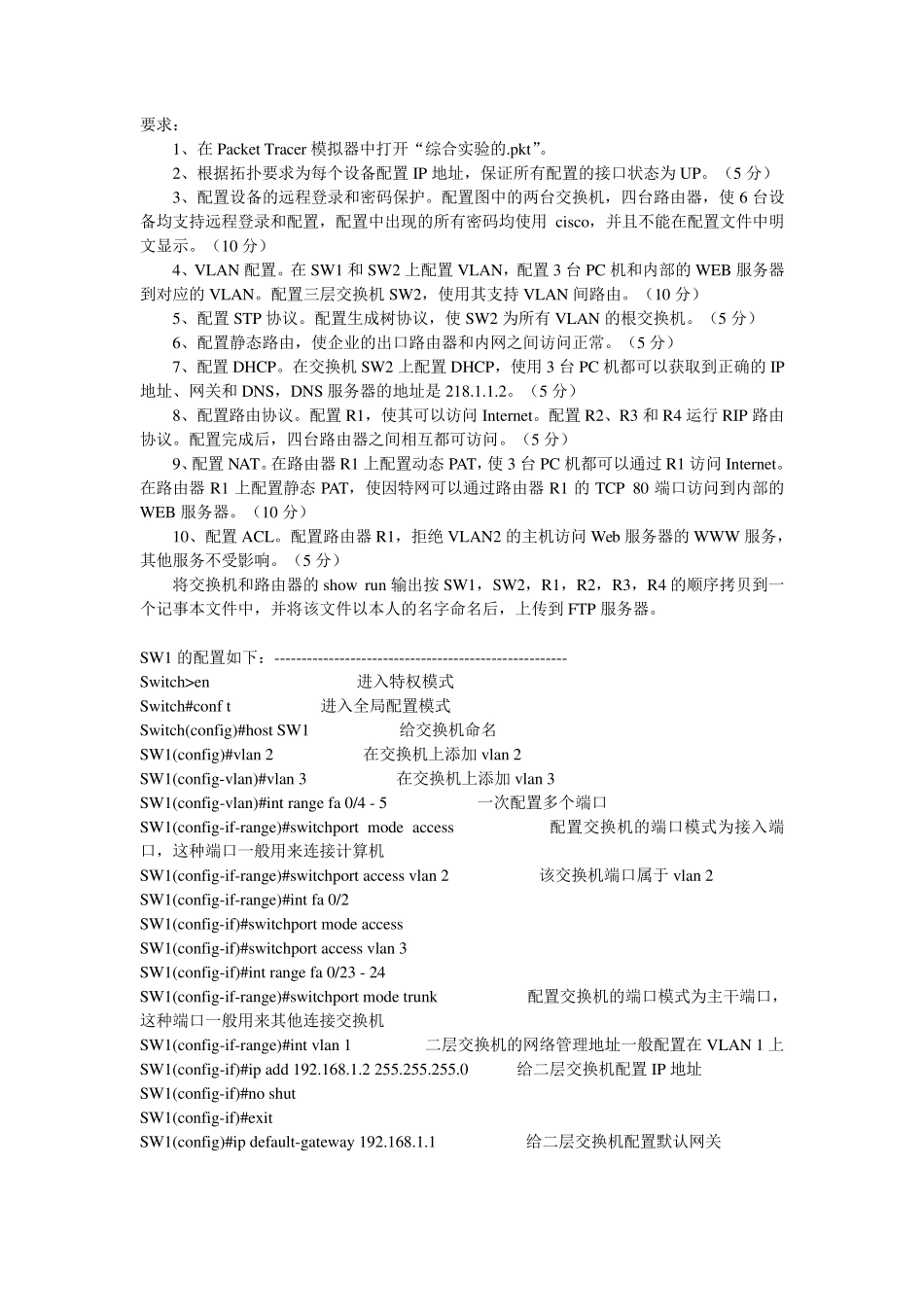

考题二：网络综合配置题（60分） 本综合题检验学生对路由器和交换机基本配置、设备的远程管理、VLAN的划分、VLAN间路由的实现、STP协议的配置、动态静态路由协议的配置、DHCP的配置、NAT的配置及ACL应用的掌握情况。 背景知识： 某企业通过路由器R1 接入 Internet，R2、R3 和R4 模拟因特网中的网云，整个网络的拓扑如图 1 所示。各设备的 IP 地址配置如下： R1： Fa0/1：12.1.1.1/24 Fa0/0： 192.168.5.2/24 R2： Fa0/0：12.1.1.2/24 S0/0/0： 23.1.1.2/24 S0/0/1： 24.1.1.2/24 R3： S0/0/1：23.1.1.3/24 S0/0/0： 34.1.1.3/24 Fa0/0： 218.1.1.1/24 R4： S0/0/1：34.1.1.4/24 S0/0/0： 24.1.1.4/24 SW1： Vlan 1：192.168.1.2/24 SW2： Vlan 1：192.168.1.1/24 Vlan 2：192.168.2.1/24 Vlan 3：192.168.3.1/24 Fa0/2：192.168.5.1/24 PC1、PC2、PC3 的 IP 地址均自动获取。PC1 和PC2 属于 VLAN2，VLAN2 所在的 IP子网是 192.168.2.0/24。PC3 属于 VLAN3，VLAN3 所在的 IP 子网是 192.168.3.0/24。 外部 Web 服务器： 218.1.1.2/24 外部测试计算机： 218.1.1.3/24 内部 Web 服务器： 192.168.2.8/24 要求： 1、在Packet Tracer 模拟器中打开“综合实验的.pkt”。 2、根据拓扑要求为每个设备配置 IP 地址，保证所有配置的接口状态为 UP。（5 分） 3、配置设备的远程登录和密码保护。配置图中的两台交换机，四台路由器，使 6 台设备均支持远程登录和配置，配置中出现的所有密码均使用 cisco，并且不能在配置文件中明文显示。（10 分） 4、VLAN 配置。在SW1 和 SW2 上配置 VLAN，配置 3 台 PC 机和内部的 WEB 服务器到对应的 VLAN。配置三层交换机 SW2，使用其支持 VLAN 间路由。（10 分） 5、配置 STP 协议。配置生成树协议，使 SW2 为所有 VLAN 的根交换机。（5 分） 6、配置静态路由，使企业的出口路由器和内网之间访问正常。（5 分） 7、配置 DHCP。在交换机 SW2 上配置 DHCP，使用 3 台 PC 机都可以获取到正确的 IP地址、网关和 DNS，DNS 服务器的地址是 218.1.1.2。（5 分） 8、配置路由协议。配置 R1，使其可以访问 Internet。配置 R2、R3 和 R4 运行 RIP 路由协议。配置完成后，四台路由器之间相互都可访问。（5 分） 9、配置 NAT。在路由器R1 上配置动态 PAT，使 3 台 PC 机都可以通过 R1...
