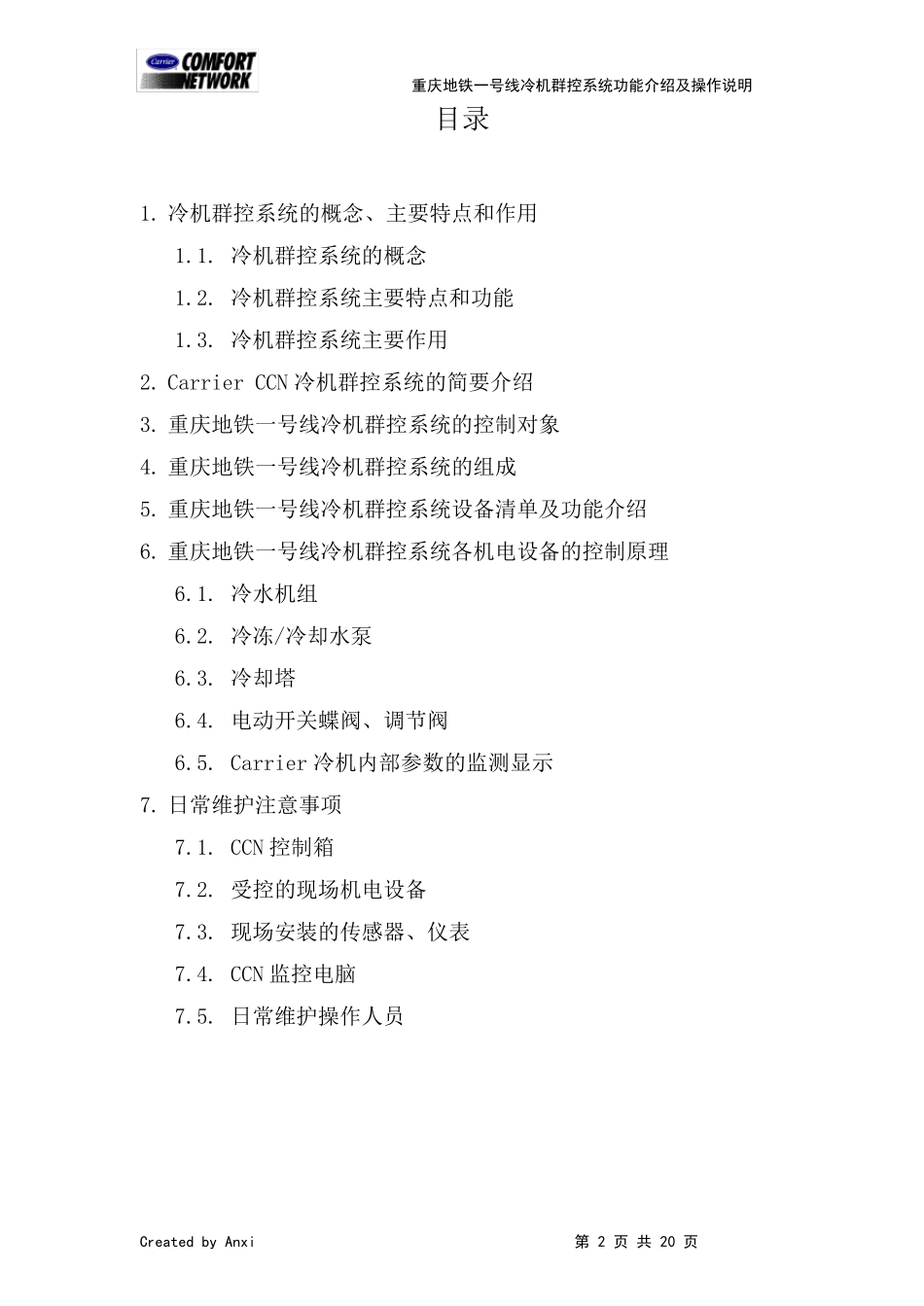

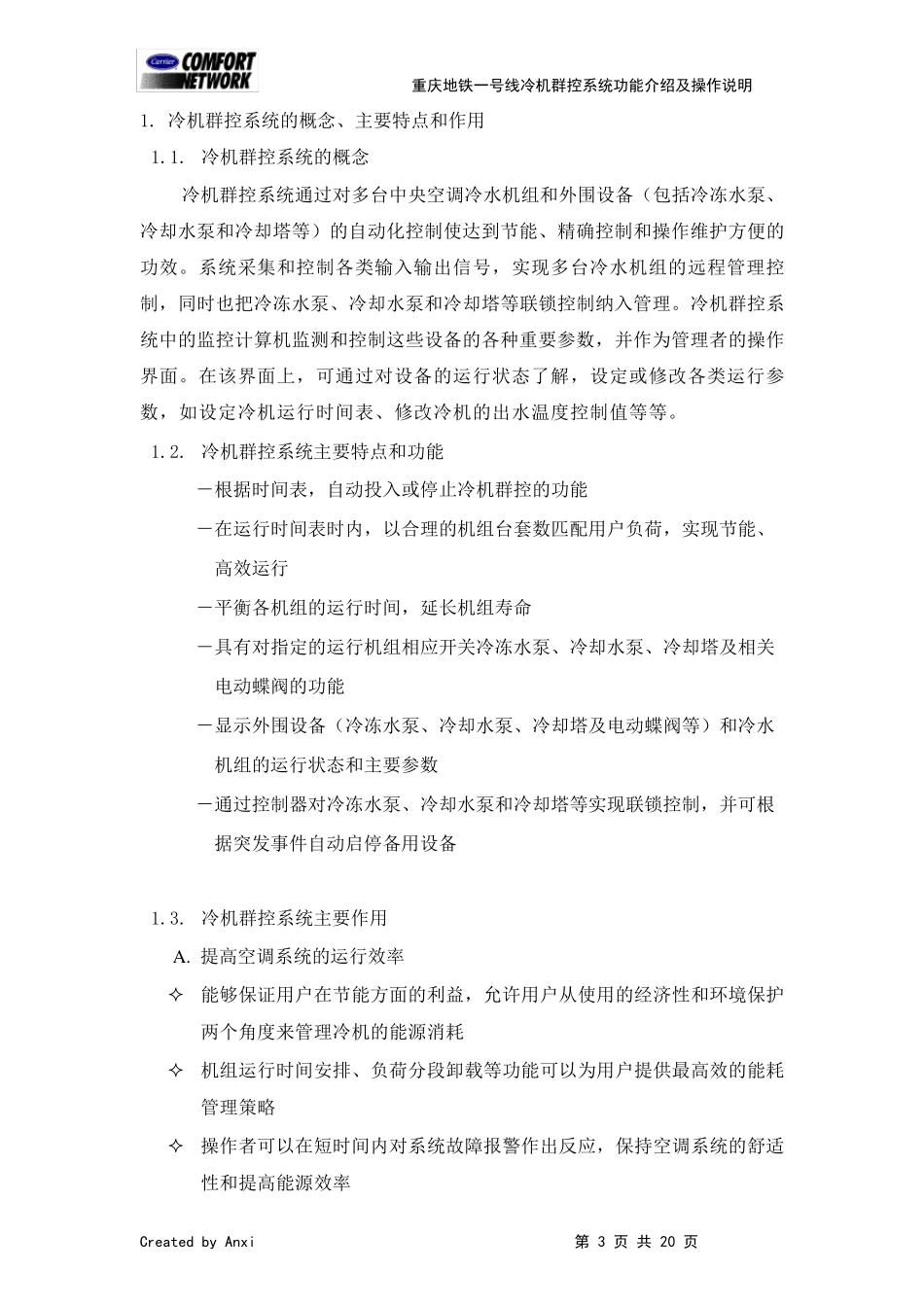

重庆地铁一号线 冷机群控系统功能介绍及操作说明 V 1.0 开利空调冷冻销售（上海）有限公司 2012 年 6 月 重庆地铁一号线冷机群控系统功能介绍及操作说明 Created by Anxi 第 2 页 共 20 页 目录 1. 冷机群控系统的概念、主要特点和作用 1.1. 冷机群控系统的概念 1.2. 冷机群控系统主要特点和功能 1.3. 冷机群控系统主要作用 2. Carrier CCN 冷机群控系统的简要介绍 3. 重庆地铁一号线冷机群控系统的控制对象 4. 重庆地铁一号线冷机群控系统的组成 5. 重庆地铁一号线冷机群控系统设备清单及功能介绍 6. 重庆地铁一号线冷机群控系统各机电设备的控制原理 6.1. 冷水机组 6.2. 冷冻/冷却水泵 6.3. 冷却塔 6.4. 电动开关蝶阀、调节阀 6.5. Carrier 冷机内部参数的监测显示 7. 日常维护注意事项 7.1. CCN 控制箱 7.2. 受控的现场机电设备 7.3. 现场安装的传感器、仪表 7.4. CCN 监控电脑 7.5. 日常维护操作人员 重庆地铁一号线冷机群控系统功能介绍及操作说明 Created by Anxi 第 3 页 共 20 页 1. 冷机群控系统的概念、主要特点和作用 1.1. 冷机群控系统的概念 冷机群控系统通过对多台中央空调冷水机组和外围设备（包括冷冻水泵、冷却水泵和冷却塔等）的自动化控制使达到节能、精确控制和操作维护方便的功效。系统采集和控制各类输入输出信号，实现多台冷水机组的远程管理控制，同时也把冷冻水泵、冷却水泵和冷却塔等联锁控制纳入管理。冷机群控系统中的监控计算机监测和控制这些设备的各种重要参数，并作为管理者的操作界面。在该界面上，可通过对设备的运行状态了解，设定或修改各类运行参数，如设定冷机运行时间表、修改冷机的出水温度控制值等等。 1.2. 冷机群控系统主要特点和功能 －根据时间表，自动投入或停止冷机群控的功能 －在运行时间表时内，以合理的机组台套数匹配用户负荷，实现节能、 高效运行 －平衡各机组的运行时间，延长机组寿命 －具有对指定的运行机组相应开关冷冻水泵、冷却水泵、冷却塔及相关 电动蝶阀的功能 －显示外围设备（冷冻水泵、冷却水泵、冷却塔及电动蝶阀等）和冷水 机组的运行状态和主要参数 －通过控制器对冷冻水泵、冷却水泵和冷却塔等实现联锁控制，并可根 据突发事件自动启停备用设备 1.3. 冷机群控系统主要作用 A . 提高空调系统的运行效率  能够 保 证 用户在节能方面的利 益 ，允 许 用户从 使...
