CCNP全部实验汇总

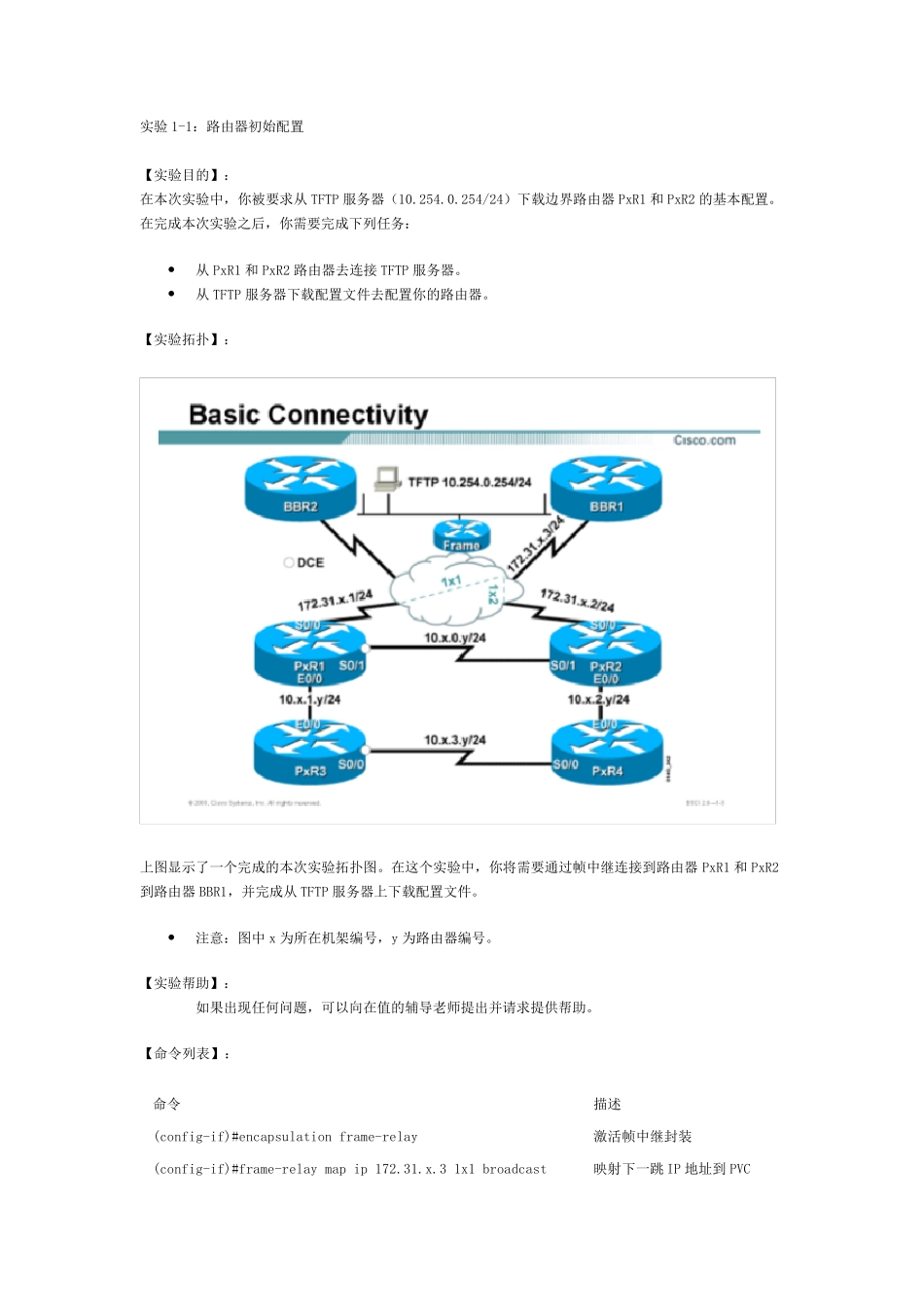

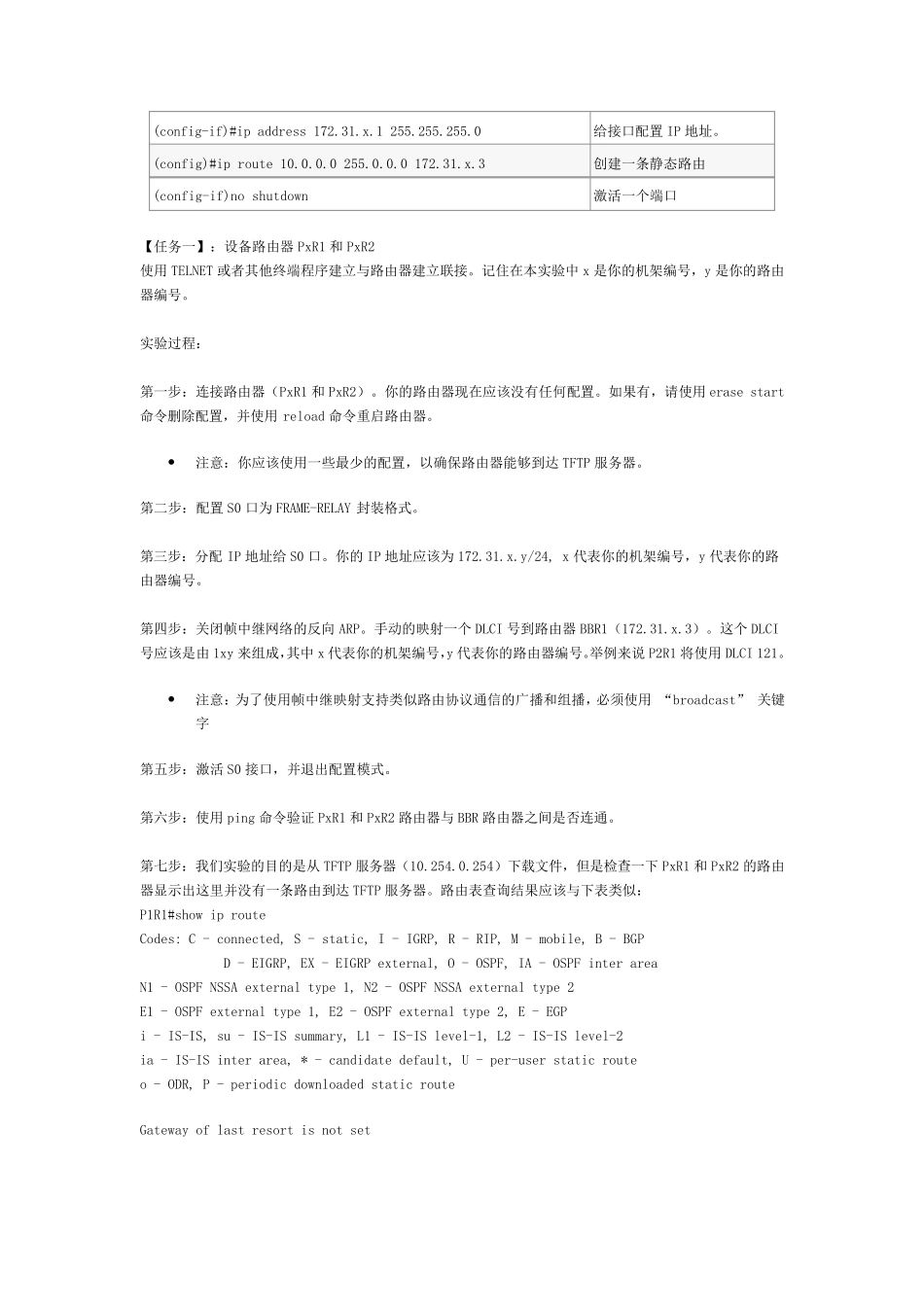

实验1-1：路由器初始配置 【实验目的】： 在本次实验中，你被要求从TFTP 服务器（10.254.0.254/24）下载边界路由器PxR1 和PxR2 的基本配置。 在完成本次实验之后，你需要完成下列任务： • 从PxR1 和PxR2 路由器去连接 TFTP 服务器。 • 从TFTP 服务器下载配置文件去配置你的路由器。 【实验拓扑】： 上图显示了一个完成的本次实验拓扑图。在这个实验中，你将需要通过帧中继连接到路由器PxR1 和PxR2到路由器BBR1，并完成从TFTP 服务器上下载配置文件。 • 注意：图中x 为所在机架编号，y 为路由器编号。 【实验帮助】： 如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。 【命令列表】： 命令 描述 (config-if)#encapsulation frame-relay 激活帧中继封装 (config-if)#frame-relay map ip 172.31.x.3 1x1 broadcast 映射下一跳 IP 地址到 PVC (config-if)#ip address 172.31.x.1 255.255.255.0 给 接 口 配 置 IP 地 址 。 (config)#ip route 10.0.0.0 255.0.0.0 172.31.x.3 创 建 一 条 静 态 路 由 (config-if)no shutdown 激 活 一 个 端 口 【 任 务 一 】 ： 设 备 路 由 器 PxR1 和 PxR2 使 用 TELNET 或 者 其 他 终 端 程 序 建 立 与 路 由 器 建 立 联 接 。 记 住 在 本 实 验 中 x 是 你 的 机 架 编 号 ， y 是 你 的 路 由器 编 号 。 实 验 过 程 ： 第 一 步 ： 连 接 路 由 器 （ PxR1 和 PxR2） 。 你 的 路 由 器 现 在 应 该 没 有 任 何 配 置 。 如 果 有 ， 请 使 用 erase start命 令 删 除 配 置 ， 并 使 用reload 命 令 重 启 路 由 器 。 • 注 意 ： 你 应 该 使 用 一 些 最 少 的 配 置 ， 以 确 保 路 由 器 能 够 到 达 TFTP 服 务 器 。 第 二 步 ： 配 置 S0 口 为 FRAME-RELAY 封 装 格 式 。 第 三 步 ： 分 配IP 地 址 给 S0 口 。 你 的 IP 地 址 应 该 为 172.31.x.y/24, x 代 表 你 的 机 架 编 号 ， y 代 表 你 的 路由 器 编 号 。 第 四 步 ： 关 闭 帧 中 继 网 络 的 反 向 ARP。 手 动 的 映 射 一 个 DLCI 号 到 路 由 器 BBR1（ 172.31.x.3） ...
