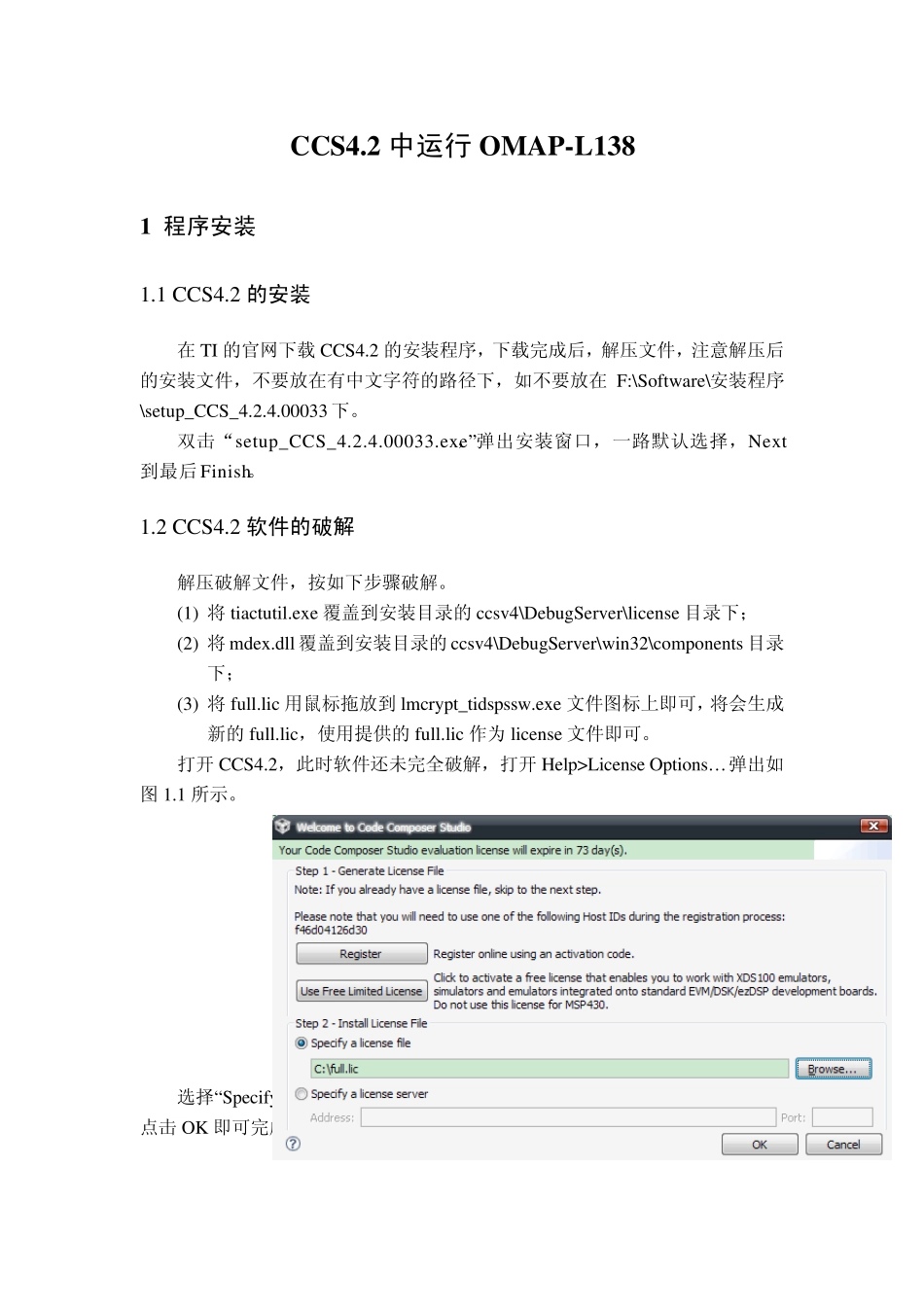

CCS4.2 中运行 OMAP-L138 1 程序安装 1.1 CCS4.2 的安装 在TI 的官网下载CCS4.2 的安装程序，下载完成后，解压文件，注意解压后的安装文件，不要放在有中文字符的路径下，如不要放在F:\Software\安装程序\setup_CCS_4.2.4.00033 下。 双击“setup_CCS_4.2.4.00033.exe”，弹出安装窗口，一路默认选择，Next到最后Finish。 1.2 CCS4.2 软件的破解 解压破解文件，按如下步骤破解。 (1) 将 tiactutil.exe 覆盖到安装目录的ccsv4\DebugServer\license 目录下； (2) 将 mdex.dll 覆盖到安装目录的ccsv4\DebugServer\win32\components 目录下； (3) 将 full.lic 用鼠标拖放到 lmcrypt_tidspssw.exe 文件图标上即可，将会生成新的full.lic，使用提供的full.lic 作为 license 文件即可。 打开 CCS4.2，此时软件还未完全破解，打开 Help>License Options…弹出如图 1.1 所示。 图 1.1-License 设置 选择“Specify a license file”，点击Browse，选择步骤 3 中产生的full.lic 文件。点击OK 即可完成破解。 1.3 SEED-xds560PLUS 驱动安装 点击仿真器驱动的安装程序SEED-XDS560Plus Emulator for CCS4.x.exe。设置与Code Composer Studio软件相同的安装路径：C:\Program Files\Texas Instruments\ccsv4。 注意，进入安装界面时，需要选择CCS 的版本来安装相应的驱动，CCS_V4.1.2及其以下版本请选择“CCS4.1.2 Below”；CCS_V4.1.3 及其以上版本请选择“CCS4.1.3 Above ”。再次安装驱动的时候，可以按照提示，选择重新安装或者恢复现有驱动。 1.4 修改CCS4.2 初始化文件 在使用 CCS4.2 时，所在的工作空间里的工程比较多的情况下，可能会出现CCS 界面操作会很慢的情况，此时桌面右下方的CCS 图标会弹出相应的警告信息，可以根据提示修改配置文件。 用记事本打开软件安装目录下的… \Texas Instruments\ccsv4\eclipse 文件夹下的“eclipse.ini ”文件，修改第三行的“-Xmx256m”为“-Xmx1024m ”即可。保存并关闭文件，重新打开 CCS4.2。 2 设置 Code Composer Stu dio 软件 目标板：OMAP-L138 开发板 仿真器：SEED-XDS560PLUS CCS 版本：CCSV4.2.4 为了演示如何用 SEED-XD560PLUS运行仿真OMAP-L138 芯片(DSP+ARM)，需要从 TI 官网上下载“quickStartOMAPL1x_rCSL-2.0-Setup.exe”文件并按照默认 路径安装，安装成 功 后 ，会 出 现 这 个 文...
