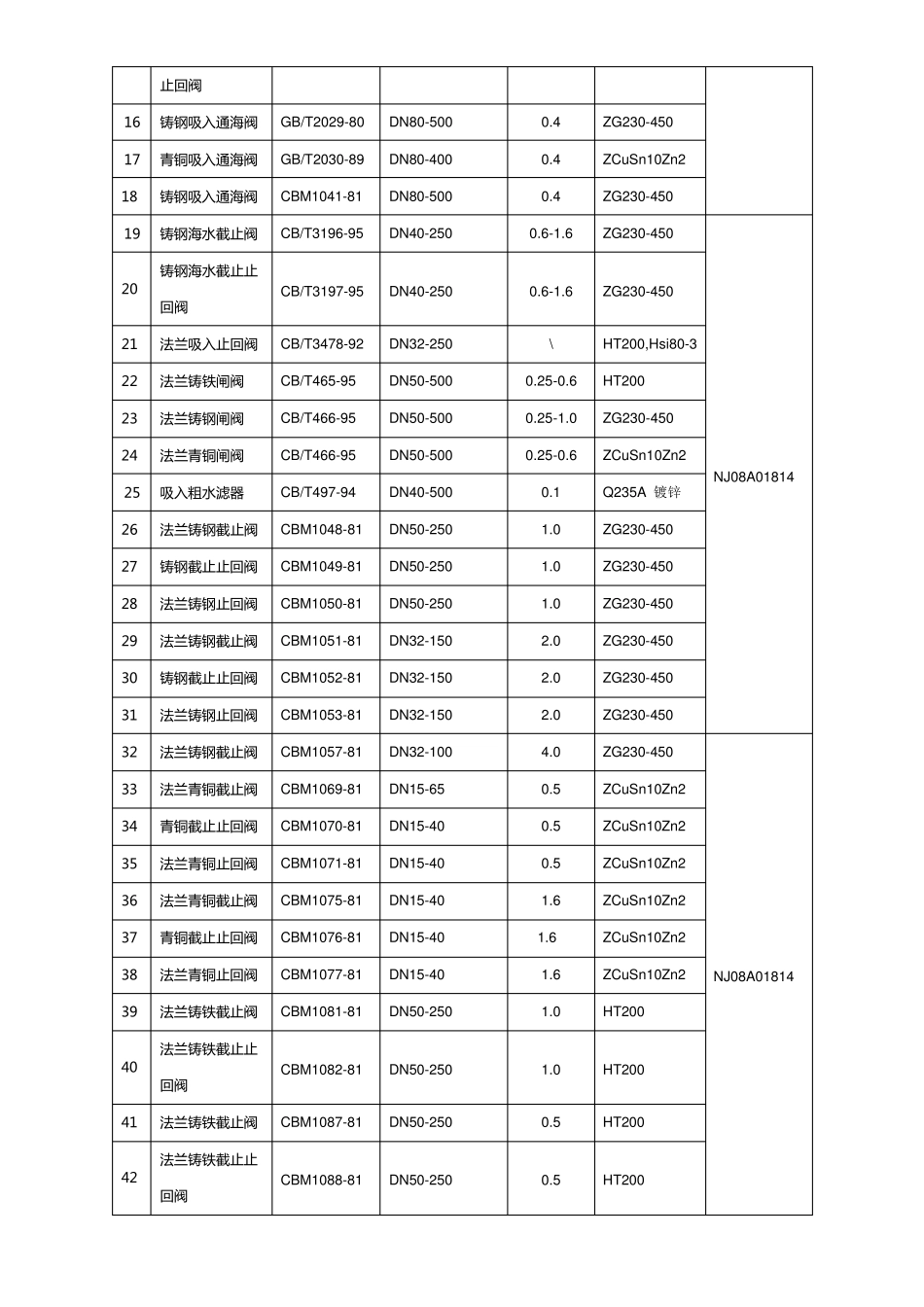

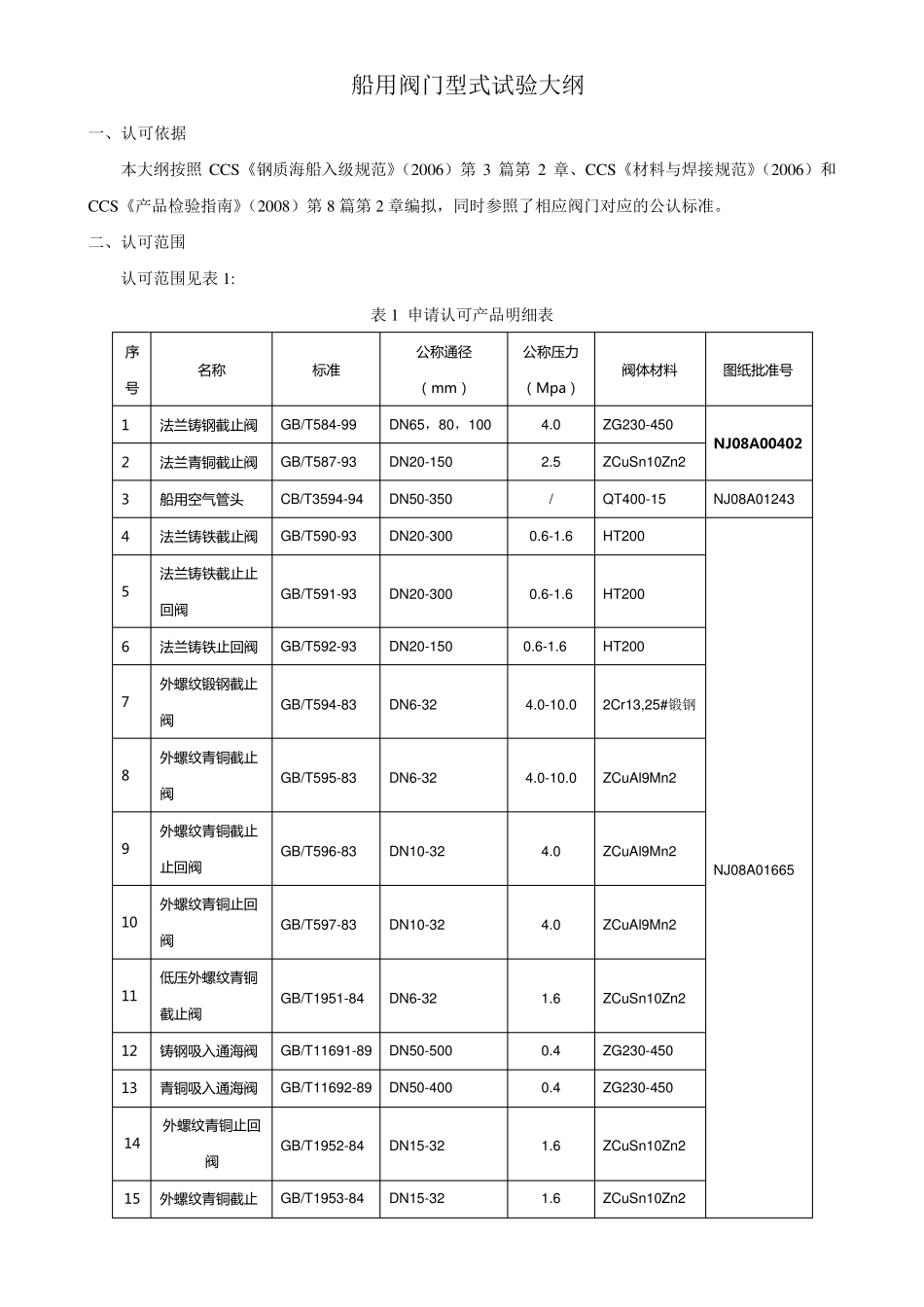

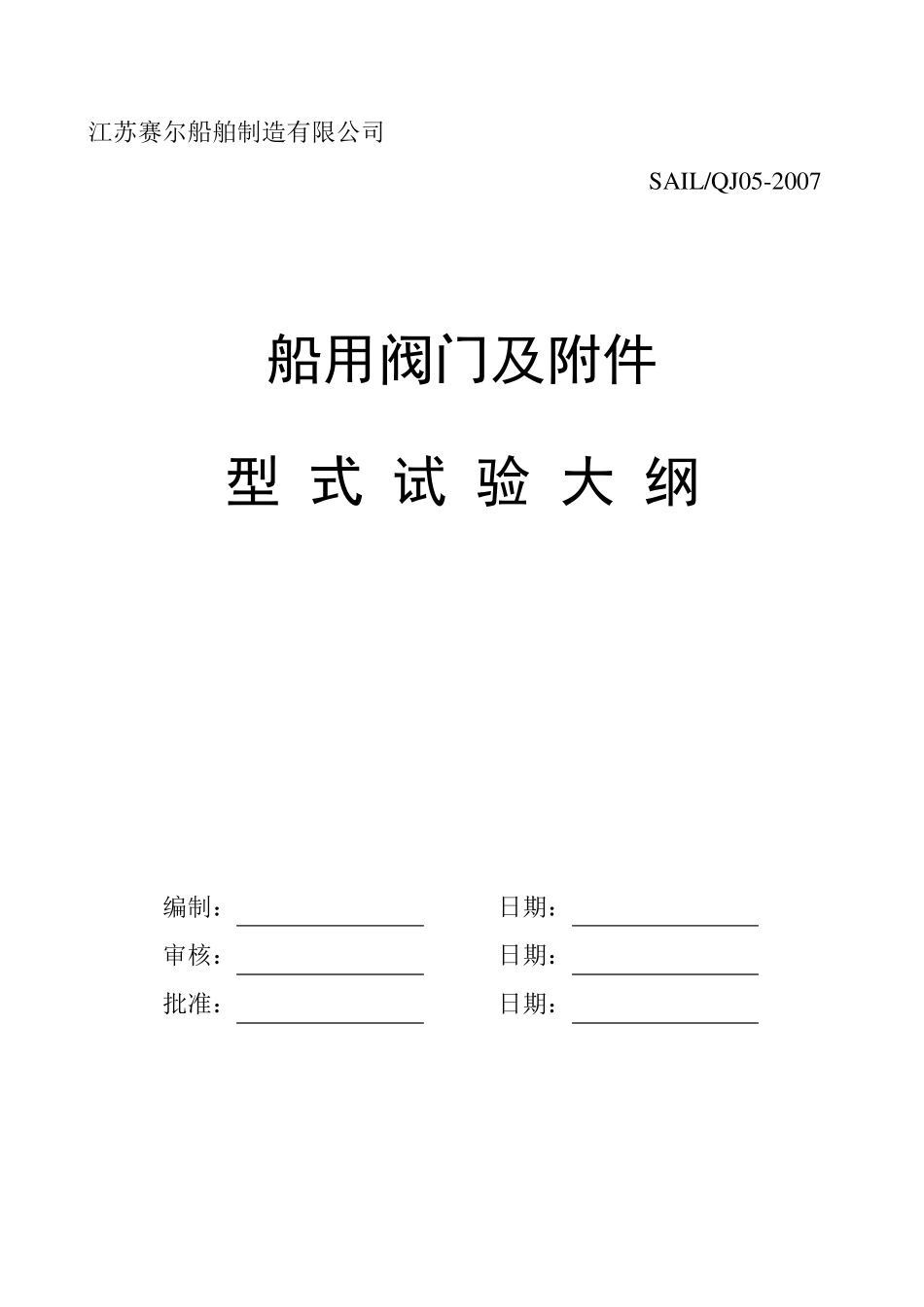

江苏赛尔船舶制造有限公司 SAIL/QJ05-2007 船用阀门及附件 型 式 试 验 大 纲 编制: 日期: 审核: 日期: 批准: 日期: 船用阀门型式试验大纲 一、认可依据 本大纲按照 CCS《钢质海船入级规范》(2006)第 3 篇第 2 章、CCS《材料与焊接规范》(2006)和CCS《产品检验指南》(2008)第 8 篇第 2 章编拟,同时参照了相应阀门对应的公认标准。 二、认可范围 认可范围见表 1: 表 1 申请认可产品明细表 序号 名 称 标 准 公 称 通 径 ( mm) 公 称 压 力 ( Mpa) 阀 体 材 料 图 纸 批 准 号 1 法 兰 铸 钢 截 止 阀 GB/T584-99 DN65,80,100 4.0 ZG230-450 N J08A00402 2 法 兰 青 铜 截 止 阀 GB/T587-93 DN20-150 2.5 ZCu Sn10Zn2 3 船 用 空 气 管 头 CB/T3594-94 DN50-350 / QT400-15 NJ08A01243 4 法 兰 铸 铁 截 止 阀 GB/T590-93 DN20-300 0.6-1.6 HT200 NJ08A01665 5 法 兰 铸 铁 截 止 止回 阀 GB/T591-93 DN20-300 0.6-1.6 HT200 6 法 兰 铸 铁 止 回 阀 GB/T592-93 DN20-150 0.6-1.6 HT200 7 外 螺 纹 锻 钢 截 止阀 GB/T594-83 DN6-32 4.0-10.0 2Cr13,25#锻钢 8 外 螺 纹 青 铜 截 止阀 GB/T595-83 DN6-32 4.0-10.0 ZCu Al9Mn2 9 外 螺 纹 青 铜 截 止止 回 阀 GB/T596-83 DN10-32 4.0 ZCu Al9Mn2 10 外 螺 纹 青 铜 止 回阀 GB/T597-83 DN10-32 4.0 ZCu Al9Mn2 11 低压 外 螺 纹 青 铜截 止 阀 GB/T1951-84 DN6-32 1.6 ZCu Sn10Zn2 12 铸 钢 吸入通 海阀 GB/T11691-89 DN50-500 0.4 ZG230-450 13 青 铜 吸入通 海阀 GB/T11692-89 DN50-400 0.4 ZG230-450 14 外 螺 纹 青 铜 止 回阀 GB/T1952-84 DN15-32 1.6 ZCu Sn10Zn2 15 外 螺 纹 青 铜 截 止GB/T1953-84 DN15-32 1.6 ZCu Sn10Zn2 止 回 阀 16 铸 钢 吸 入通海阀 GB/T2029-80 DN80-500 0.4 ZG230-450 17 青铜吸 入通海阀 GB/T2030-89 DN80-400 0.4 ZCuSn10Zn2 18 铸 钢 吸 入通海阀 CBM1041-81 DN80-500 0.4 ZG230-450 19 铸 钢 海水截止 阀 CB/T3196-95 DN40-250 0.6-1.6 ZG230-450 NJ08A01814 20 铸 钢 海水截止 止回 阀 CB/T3197-95 DN40-250 0.6-1.6 ZG230-4...
