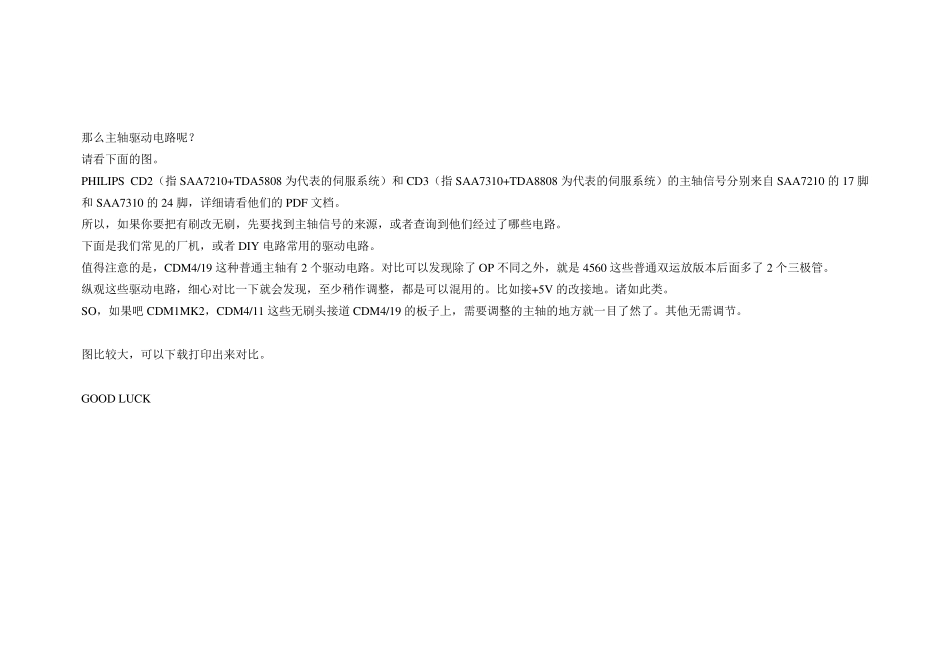

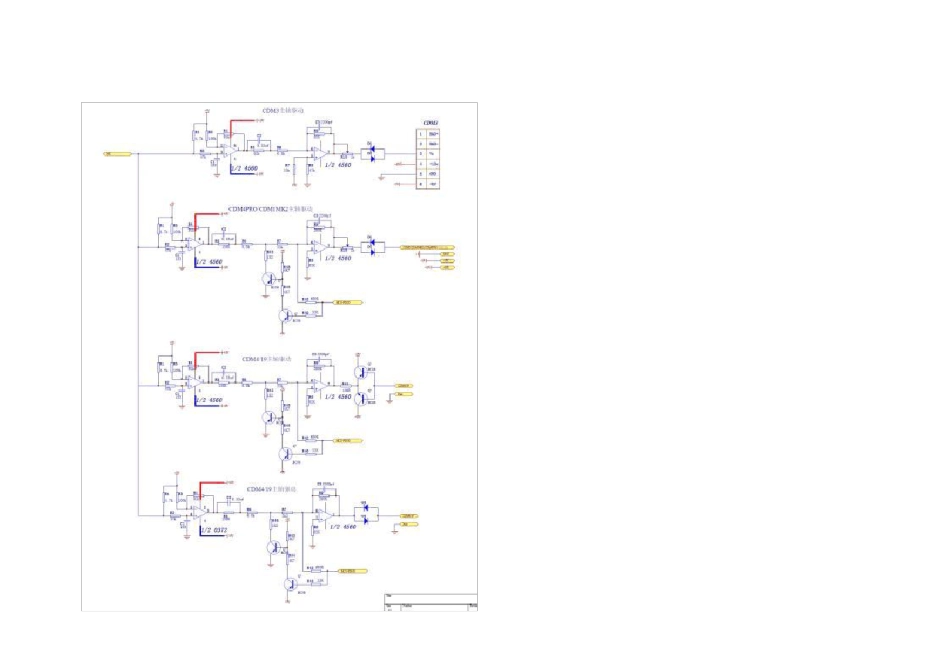

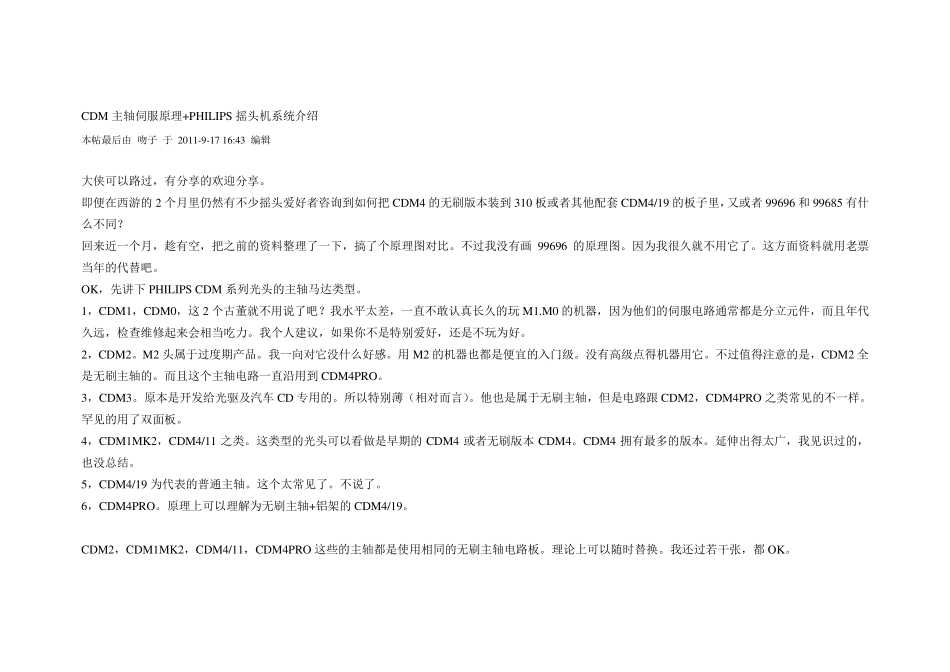

CDM 主轴伺服原理+PHILIPS摇头机系统介绍 本帖最后由 吻子 于 2011-9-17 16:43 编辑 大侠可以路过，有分享的欢迎分享。 即便在西游的2 个月里仍然有不少摇头爱好者咨询到如何把 CDM4 的无刷版本装到 310 板或者其他配套 CDM4/19 的板子里，又或者 99696 和 99685 有什么不同？ 回来近一个月，趁有空，把之前的资料整理了一下，搞了个原理图对比。不过我没有画 99696 的原理图。因为我很久就不用它了。这方面资料就用老票当年的代替吧。 OK，先讲下 PHILIPS CDM 系列光头的主轴马达类型。 1，CDM1，CDM0，这 2 个古董就不用说了吧？我水平太差，一直不敢认真长久的玩 M1.M0 的机器，因为他们的伺服电路通常都是分立元件，而且年代久远，检查维修起来会相当吃力。我个人建议，如果你不是特别爱好，还是不玩为好。 2，CDM2。M2 头属于过度期产品。我一向对它没什么好感。用 M2 的机器也都是便宜的入门级。没有高级点得机器用它。不过值得注意的是，CDM2 全是无刷主轴的。而且这个主轴电路一直沿用到 CDM4PRO。 3，CDM3。原本是开发给光驱及汽车 CD 专用的。所以特别薄（相对而言）。他也是属于无刷主轴，但是电路跟 CDM2，CDM4PRO 之类常见的不一样。罕见的用了双面板。 4，CDM1MK2，CDM4/11 之类。这类型的光头可以看做是早期的CDM4 或者无刷版本CDM4。CDM4 拥有最多的版本。延伸出得太广，我见识过的，也没总结。 5，CDM4/19 为代表的普通主轴。这个太常见了。不说了。 6，CDM4PRO。原理上可以理解为无刷主轴+铝架的CDM4/19。 CDM2，CDM1MK2，CDM4/11，CDM4PRO 这些的主轴都是使用相同的无刷主轴电路板。理论上可以随时替换。我还过若干张，都 OK。 那么主轴驱动电路呢？ 请看下面的图。 PHILIPS CD2（指 SAA7210+TDA5808 为代表的伺服系统）和 CD3（指 SAA7310+TDA8808 为代表的伺服系统）的主轴信号分别来自 SAA7210 的17 脚和 SAA7310 的24 脚，详细请看他们的PDF 文档。 所以，如果你要把有刷改无刷，先要找到主轴信号的来源，或者查询到他们经过了哪些电路。 下面是我们常见的厂机，或者 DIY 电路常用的驱动电路。 值得注意的是，CDM4/19 这种普通主轴有 2 个驱动电路。对比可以发现除了 OP 不同之外，就是 4560 这些普通双运放版本后面多了 2 个三极管。 纵观这些驱动电路，细心对比一下就会发现，至少稍作调整，都是可以混用的。比如接+5V 的改接地。...
