CFG桩复合地基施工方案

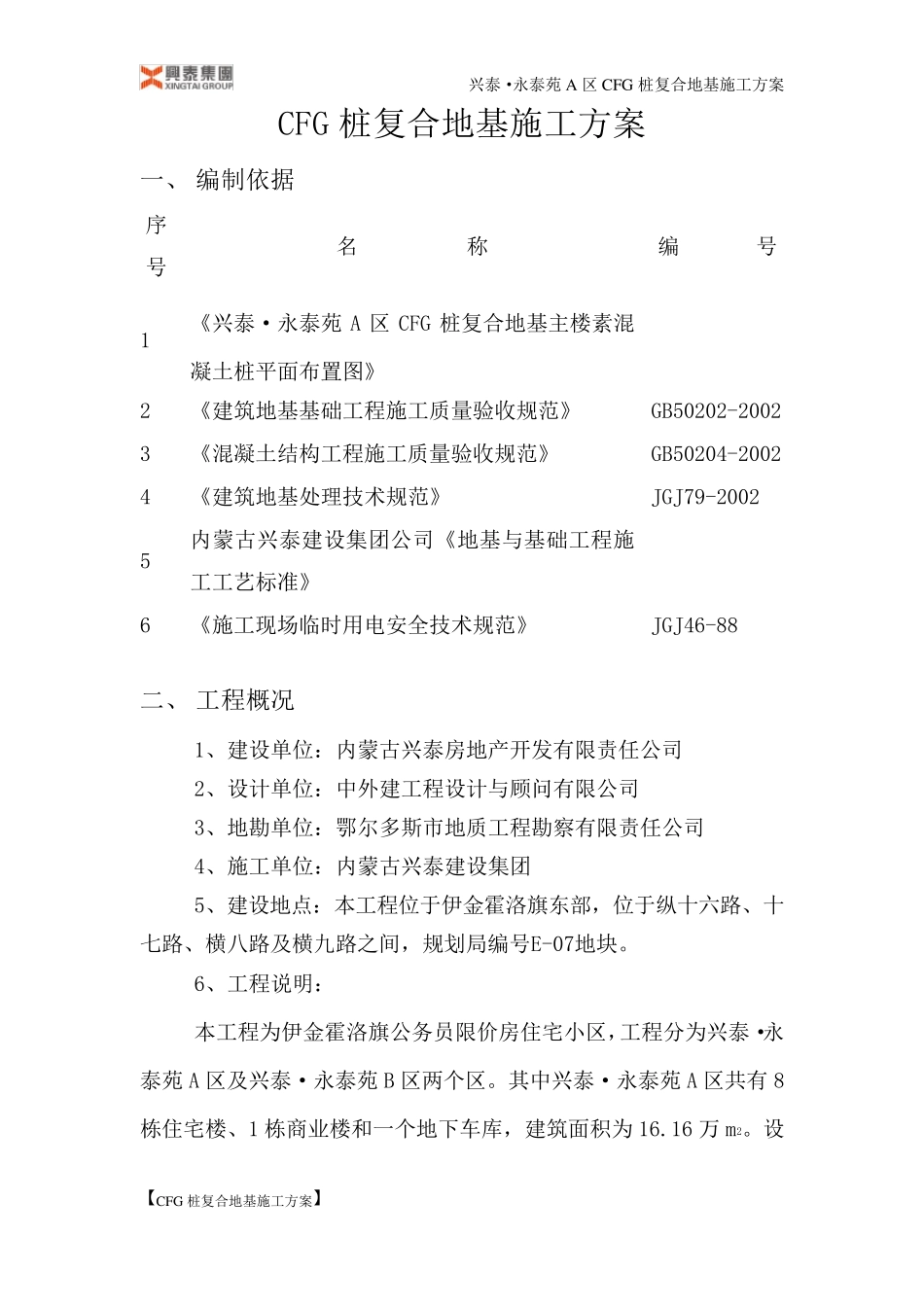

兴泰·永泰苑 A 区 CFG 桩复合地基施工方案 【CFG 桩复合地基施工方案】 CFG 桩复合地基施工方案 一、 编制依据 序 号 名 称 编 号 1 《兴泰·永泰苑 A 区 CFG 桩复合地基主楼素混凝土桩平面布置图》 2 《建筑地基基础工程施工质量验收规范》 GB50202-2002 3 《混凝土结构工程施工质量验收规范》 GB50204-2002 4 《建筑地基处理技术规范》 JGJ79-2002 5 内蒙古兴泰建设集团公司《地基与基础工程施工工艺标准》 6 《施工现场临时用电安全技术规范》 JGJ46-88 二、 工程概况 1、建设单位：内蒙古兴泰房地产开发有限责任公司 2、设计单位：中外建工程设计与顾问有限公司 3、地勘单位：鄂尔多斯市地质工程勘察有限责任公司 4、施工单位：内蒙古兴泰建设集团 5、建设地点：本工程位于伊金霍洛旗东部，位于纵十六路、十七路、横八路及横九路之间，规划局编号E-07地块。 6、工程说明： 本工程为伊金霍洛旗公务员限价房住宅小区，工程分为兴泰·永泰苑 A 区及兴泰·永泰苑 B 区两个区。其中兴泰·永泰苑 A 区共有 8栋住宅楼、1 栋商业楼和一个地下车库，建筑面积为 16.16 万 m2。设 兴泰·永泰苑 A 区 CFG 桩复合地基施工方案 【CFG 桩复合地基施工方案】 计有地上 26 层及 32 层，建筑高度为 79.65m、80.5m、97.65m 及 98.50m，地下 2-3 层基础埋深在 10.15m-6.75m,总户数为 716 户，容积率为2.36，绿地率为 35%。 本工程 5#-8#楼地基处理采用 CFG 桩复合地基，处理后复合地基承载力特征值为 490KPa，单桩承载力特征值为 675KN-690KN ，CFG桩间距为 5#和 7#1200mm 、6#1350mm、8#1300mm。CFG 桩采用长螺旋钻孔压灌工艺（非泥浆护壁），桩径为 6#8#500mm 、5#7#400mm，桩长为 25m，有效桩顶标高为绝对高程 1282.78m。CFG 桩混合料采用 C20混凝土，桩顶混凝土超灌高度为 0.5m。桩顶标高以上统一铺设 300mm厚粗砂级配砂石垫层，虚铺厚度之比 0.9。 7、质量目标：合格工程 8、安全目标：自治区安全文明示范工地 三、 施工机具及材料准备 1、施工机具：长螺旋钻机 DJB25 两台、混凝土输送泵 HBT30A两台、电焊机 30KW 两台、平板振捣器两台、全站仪、试模、塌落度桶、钢尺。 2、施工材料：见附表 材料名称 规格尺寸 数量 混凝土 C20 9000m3 粗砂级配砂石 最大粒径不得大于30mm、含泥量小于 5% 1100 m3 四、 施工工艺 兴泰·永泰苑...
