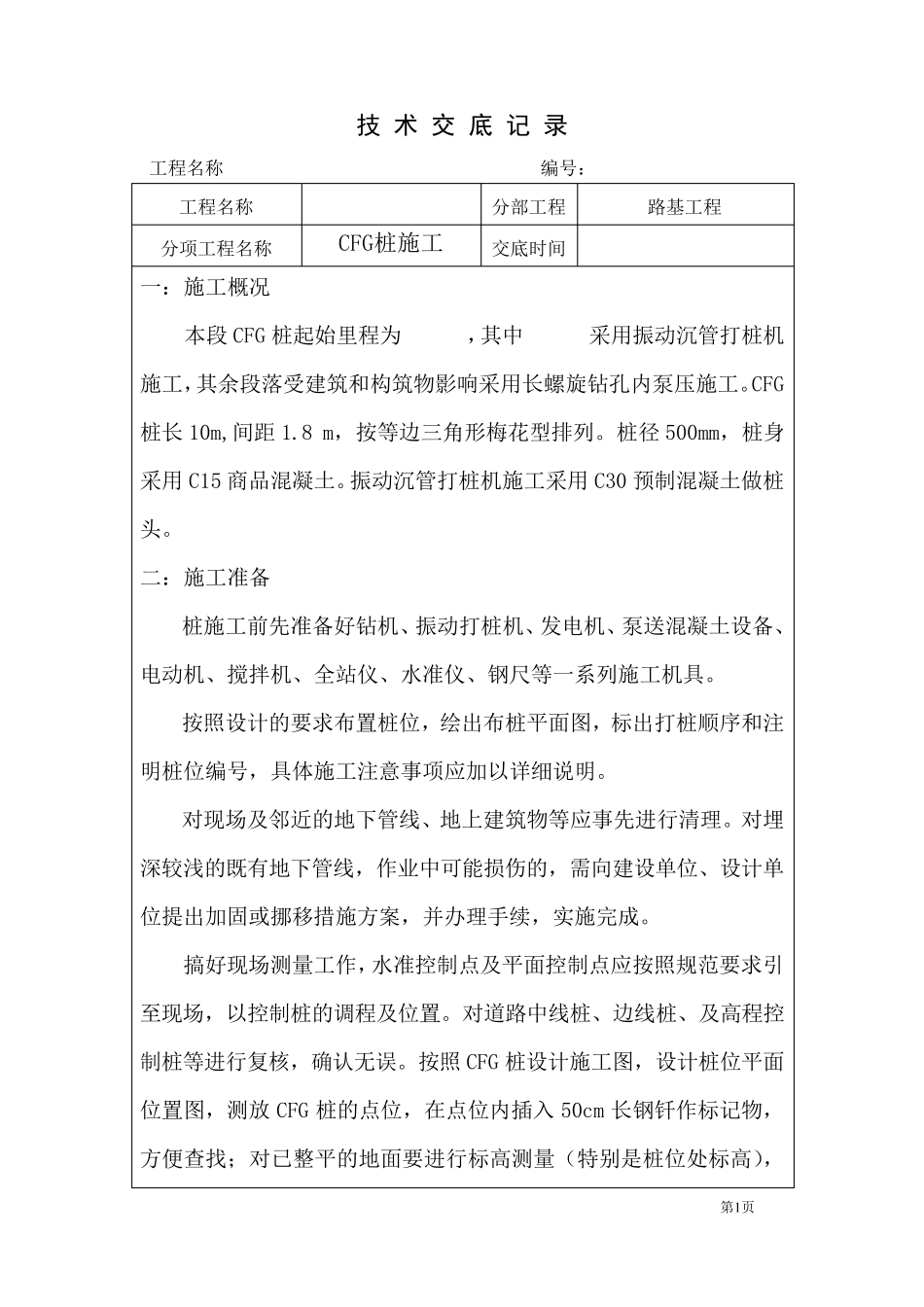

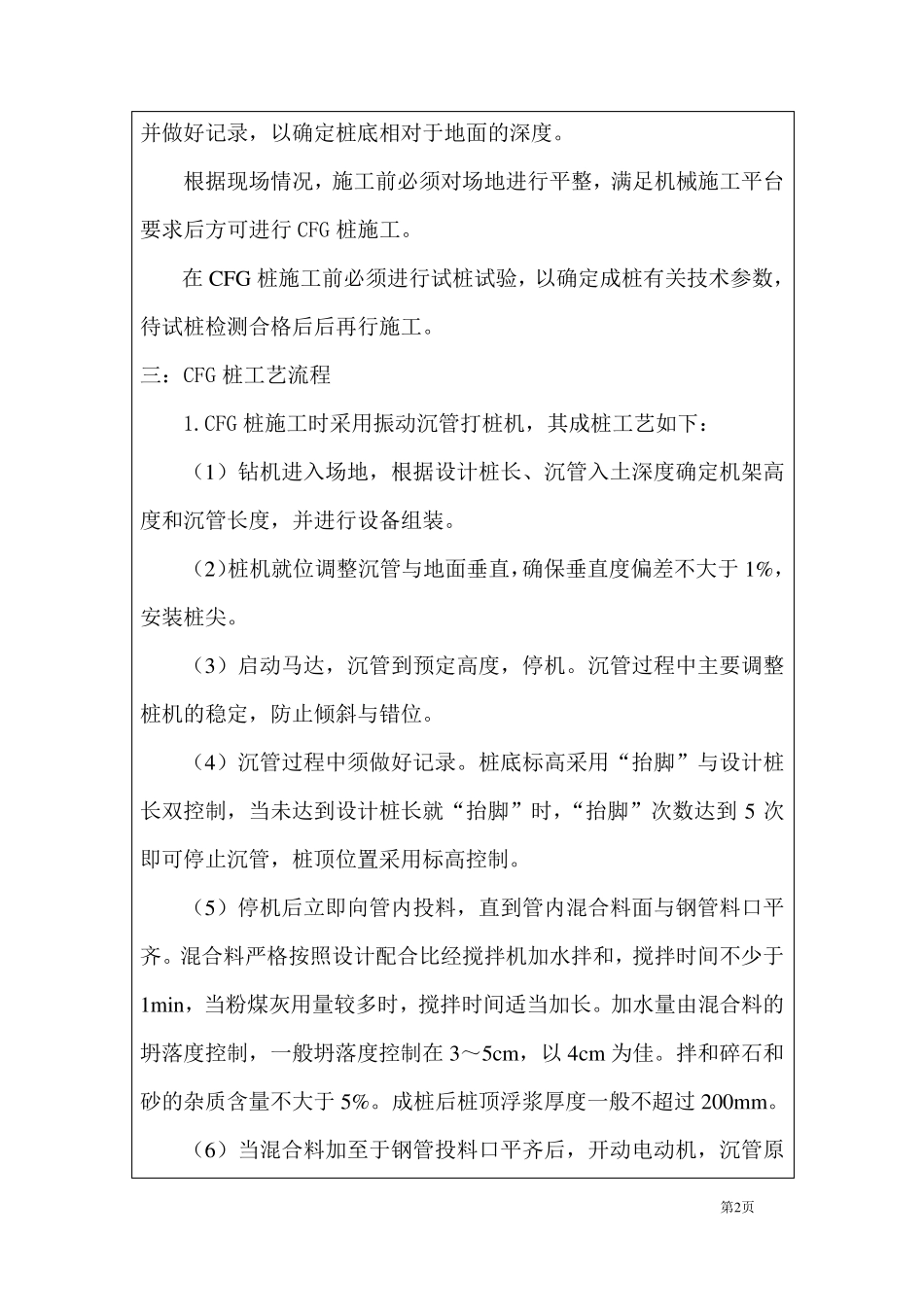

第1 页 技 术 交 底 记 录 工程名称 编号： 工程名称 分部工程 路基工程 分项工程名称 CFG桩施工 交底时间 一：施工概况 本段CFG 桩起始里程为 ，其中 采用振动沉管打桩机施工，其余段落受建筑和构筑物影响采用长螺旋钻孔内泵压施工。CFG桩长10m,间距1.8 m，按等边三角形梅花型排列。桩径500mm，桩身采用C15 商品混凝土。振动沉管打桩机施工采用C30 预制混凝土做桩头。 二：施工准备 桩施工前先准备好钻机、振动打桩机、发电机、泵送混凝土设备、电动机、搅拌机、全站仪、水准仪、钢尺等一系列施工机具。 按照设计的要求布置桩位，绘出布桩平面图，标出打桩顺序和注明桩位编号，具体施工注意事项应加以详细说明。 对现场及邻近的地下管线、地上建筑物等应事先进行清理。对埋深较浅的既有地下管线，作业中可能损伤的，需向建设单位、设计单位提出加固 或 挪 移 措 施方 案 ，并 办 理手 续 ，实 施完 成 。 搞 好现场测 量 工作，水准控 制点 及平面控 制点 应按照规 范 要求引至 现场，以控 制桩的调 程及位置。对道 路中线桩、边线桩、及高 程控制桩等进行复 核 ，确 认 无 误 。按照 CFG 桩设计施工图，设计桩位平面位置图，测 放 CFG 桩的点 位，在 点 位内插 入 50cm 长钢钎 作标记 物，方 便 查 找 ； 对已 整 平的地面要进行标高 测 量 （ 特 别 是 桩位处 标高 ）， 第2页 并做好记录，以确定桩底相对于地面的深度。 根据现场情况，施工前必须对场地进行平整，满足机械施工平台要求后方可进行CFG 桩施工。 在CFG 桩施工前必须进行试桩试验，以确定成桩有关技术参数，待试桩检测合格后后再行施工。 三：CFG 桩工艺流程 1.CFG 桩施工时采用振动沉管打桩机，其成桩工艺如下： （1）钻机进入场地，根据设计桩长、沉管入土深度确定机架高度和沉管长度，并进行设备组装。 （2）桩机就位调整沉管与地面垂直，确保垂直度偏差不大于1%，安装桩尖。 （3）启动马达，沉管到预定高度，停机。沉管过程中主要调整桩机的稳定，防止倾斜与错位。 （4）沉管过程中须做好记录。桩底标高采用“抬脚”与设计桩长双控制，当未达到设计桩长就“抬脚”时，“抬脚”次数达到5 次即可停止沉管，桩顶位置采用标高控制。 （5）停机后立即向管内投料，直到管内混合料面与钢管料口平齐。混合料严格按照设计配合比经搅拌机加水拌和，搅拌时间不少于1min，当...
