电力系统高低压配电基础培训专题培训课件VIP免费

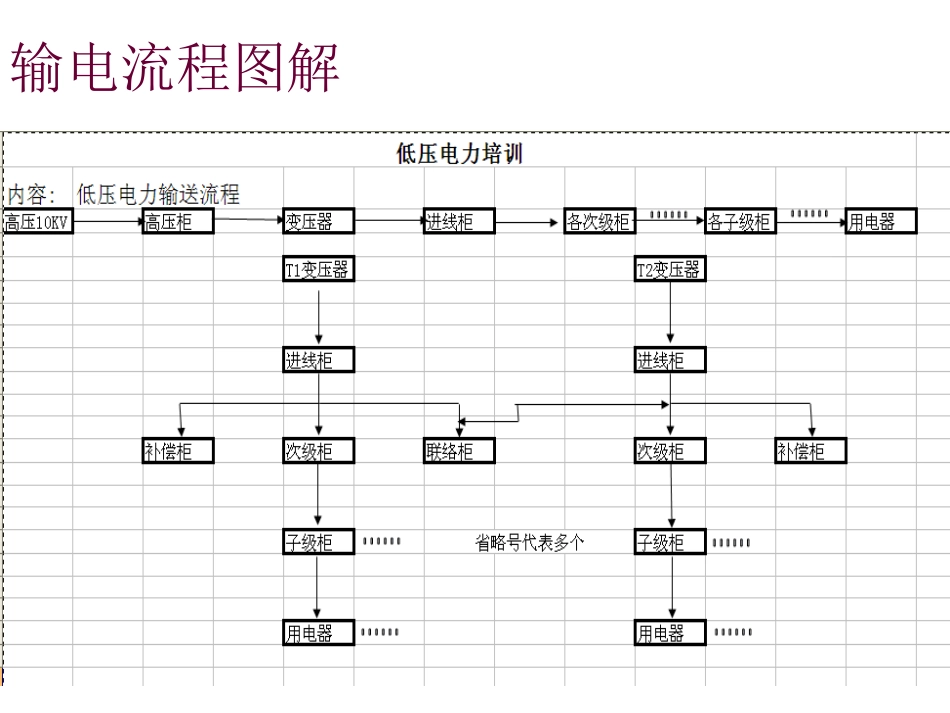

电力系统高低压配电基础培训输电流程图解第一部分高、低压配电柜介绍电力变压器分类及型号1按电压的升降分类：有升压变压器和降压变压器两种。2按相数分类：有单相变压器、三相变压器及多相变压器。电力变压器干式：用浇注的环氧树脂作为绝缘和散热介质，结构简单体积小，重量轻，安全防火要求高的场所，广泛用于民用建筑。常用型号：SCB9、SCB10、SGB10等如SCB10-1000KVA/10KV/0.4KV高压配电柜KYN28-12低压配电柜GCSGCS低压抽出式开关柜概述：低压配电柜GCS结构：装置各功能室严格分开，其隔离室主要为功能单元室、母线室、电缆室，各单元的功能作用相对独立，不会因为某一单元的故障而影响其单元的工作，使故障限制在最小范围之内。抽屉面板具有分、合、实验、抽出等位置的明显标志，每一位置都分别有定位装置，以保证联锁可靠。低压配电柜GCS手柄操作介绍电容补偿柜的作用电容补偿柜是用来吸收电力系统中的无功功率,提高系统功率因素的.交流配电系统电流主要分有功电流和无功电流，无功功率就是不做功的，电容补偿柜就将这些不做功的无功电流收容在电容中，让它不影响有功电流的利用效率。常用的低压供配电系统什么是零线、火线、地线、线电压、相电压、三相四线制、三相三线制？直直直直直直直直直直直直交流电：电压大小和方向随着时间而变化，分单相、三相火线：分别从发电机绕组三个始端引出的线，黄、绿、红直直直直直直直直直直直直直直直直地线：接地装置引出的线，对人身设备起保护作用。黄绿双色线三相四线制供配电系统相电压：相线与中性线之间的电压线电压：相线与相线即两根火线之间的电压无中性线的三相三线制系统三相三线制系统：线电压第二部分常用低压元器件介绍常用低压电器第一节低压电器的基本知识第一节低压电器的基本知识第二节开关电器第二节开关电器第三节接触器第三节接触器第四节继电器第四节继电器第五节熔断器第五节熔断器第六节主令电器第六节主令电器开关电器一、刀开关作用：隔离电源，不频繁通断电路分类：按刀的级数分:单极、双极和三极按灭弧装置分：带灭弧装置和不带灭弧装置按刀的转换方向分为：单掷和双掷按接线方式分为：板前接线和板后接线按操作方式分为：手柄操作和远距离联杆操作按有无熔断器分：带熔断器和不带熔断器一、刀开关1.开关板用刀开关（不带熔断器式刀开关）作用：不频繁地手动接通、断开电路和隔离电源用。结构图和符号：QS开关电器开关电器一、刀开关2.带熔断器式刀开关——用作电源开关、隔离开关和应急开关，并作电路保护用。一、刀开关3.负荷开关(1)开启式负荷开关用途：作不频繁带负荷操作和短路保护用。结构：由刀开关和熔断器组合成。瓷底板上装有进线座、静触头、熔丝、出线座及刀片式动触头，工作部分用胶木盖罩住，以防电弧灼伤人手。分类：单相双极和三相三极两种开关电器一、刀开关3.负荷开关(2)封闭式负荷开关（铁壳开关）作用：手动通断电路及短路保护。开关电器二、组合开关（转换开关）结构：静触头一端固定在胶木盒内，另一端伸出盒外，与电源或负载相连。动触片套在绝缘方杆上，绝缘方轴每次作90°正或反方向的转动，带动静触头通。特点：结构紧凑，安装面积小，操作方便。用途：电源的引入开关；通断小电流电路；控制５ＫＷ以下电动机。开关电器（a）外形（b）符号（c)结构三、低压断路器功能：不频繁通断电路，并能在电路过载、短路及失压时自动分断电路。特点：操作安全，分断能力较高。分类：框架式（万能式）和塑壳式（装置式）结构：触头系统、灭弧装置、脱扣机构、传动机构。开关电器万能式低压断路器结构图1.天弧罩2.开关本体3.抽屉座4.合闸按钮5.分闸按钮6.智能脱扣器7.摇匀柄插入位置8.连接/试验/分离指示1.天弧罩2.开关本体3.抽屉座4.合闸按钮5.分闸按钮6.智能脱扣器7.摇匀柄插入位置8.连接/试验/分离指示NSX系列断路器电机保护器电机保护器的功能介绍CPS产品采用模块化的单一产品结构型式,集成了传统的断路器，熔断器，接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功...
