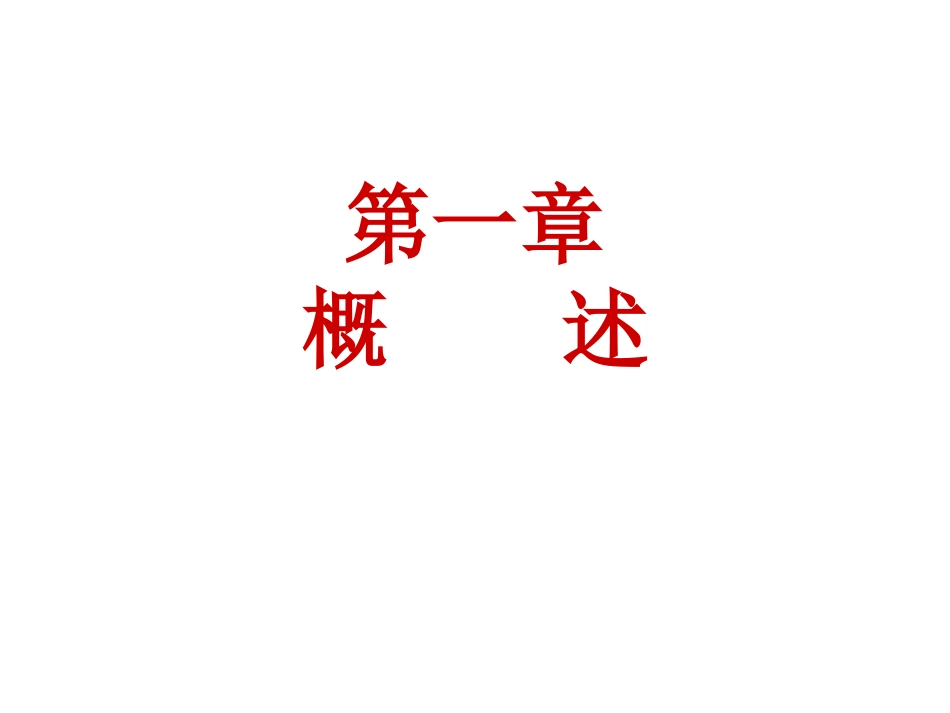

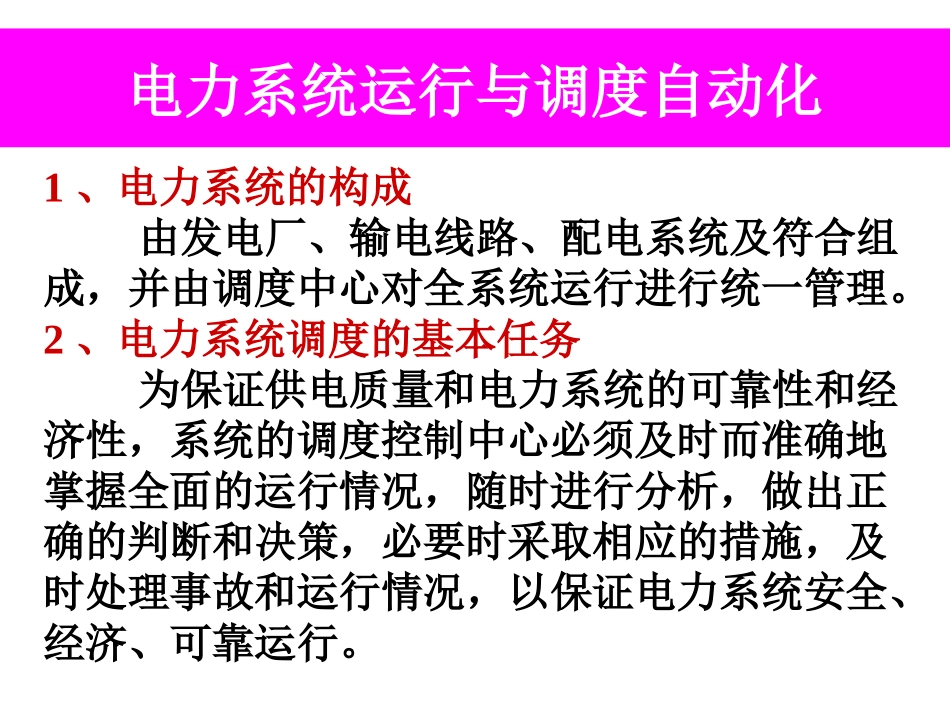

电力系统自动化第一章概述第二章同步发电机的同步并列第三章同步发动机励磁自动控制系统第一章概述电力系统运行与调度自动化1、电力系统的构成由发电厂、输电线路、配电系统及符合组成，并由调度中心对全系统运行进行统一管理。2、电力系统调度的基本任务为保证供电质量和电力系统的可靠性和经济性，系统的调度控制中心必须及时而准确地掌握全面的运行情况，随时进行分析，做出正确的判断和决策，必要时采取相应的措施，及时处理事故和运行情况，以保证电力系统安全、经济、可靠运行。3、对电力系统运行的基本要求（1）保证安全可靠地供电；（2）要有合格的电能质量；（3）要有良好的经济性。4、保证电力系统运行基本要求的措施（1）提高设备运行的可靠水平（2）配备足够的备用容量（3）提高运行人员素质（4）采用继电保护和自动装置（5）采用电网调度自动化系统5、电力系统自动化系统组成（1）信息就地处理的自动化系统（2）信息集中处理的自动化系统6、信息就地处理的自动化系统的特点对电力系统运行的情况作出快速反应，但由于信息的有限性，不能以全局的角度处理问题。一般只能作“事后”处理，而不能做“事先”处理。7、信息集中处理的自动化系统（即电网调度自动化系统）的作用（2）可以通过设在发电厂、变电站的远方终端采集电网运行的实时信息，通过信道传输到设置在调度中心的主站，主站根据收到的全网信息，对电网的状态进行安全分析、负荷预测、自动发电控制及经济调度控制。（2）系统故障时，继电保护动作切出故障线路后，调度自动化系统便可将继电保护和断路器的动作状态采集送到调度员的监视屏幕和调度模拟显示屏上，调度员根据这些信息可分析故障原因，并采取相应的的措施使电网恢复供电。两个系统各有其优缺点，相互补充个不能替代。电网的分层调度和管理一、电力系统的分级、分层调度1、为什么要进行电力系统的分级、分层调度（1）电力系统分部面广、设备量大、信息参数多；（2）电能的生产、输送、分配和消费均在一个系统中进行；（3）电力系统的管理是分层次的，各自有自己的管辖范围，它受上级电力部门管理，又管理这下以及电力部门。2、电力系统调度的分级和作用（（11）分级）分级采用五级分层调度分层管理方法：国家调度控制中心国家调度控制中心大区域电网调度控制中心大区域电网调度控制中心省电网调度中心省电网调度中心地市调度所地市调度所县级调度室县级调度室（（22））分级调度的作用分级调度的作用简化网络的拓扑结构、信息传送合理、简化网络的拓扑结构、信息传送合理、节省通信设备、提高系统运行可靠性。节省通信设备、提高系统运行可靠性。二、各级调度的职责11、国家调度中心、国家调度中心（（11）大地区电网联络线调度管理）大地区电网联络线调度管理（（22）掌握、监管和分析全国电网运行状况）掌握、监管和分析全国电网运行状况（（33）审查、协调各电网的月发电、用电计）审查、协调各电网的月发电、用电计划，监督其执行情况；划，监督其执行情况；（（44）监督各电网的计划用电、水电厂水库）监督各电网的计划用电、水电厂水库水位计划和执行情况水位计划和执行情况（（55）配合有关部门制定年度发用电计划、）配合有关部门制定年度发用电计划、煤耗、厂用电、线损等技术指标煤耗、厂用电、线损等技术指标（（66）全国电网发展规划、系统设计和工程）全国电网发展规划、系统设计和工程设计的审查。设计的审查。2、大区电网调度中心（1）辖区电网安全稳定运行；（2）制定大区主电网运行方式或核准与主网相关部分的运行方式；（3）编制全网月发电计划、省间送电计划、直调电厂的月发电计划，编制下达日调度计划；（4）核准省外计划外送电、做好安全调度工作；（5）指挥管辖设备的运行操作、系统事故处理；（6）领导全网频率调整和主电网电压调整，并考核（7）监督省网送受电力、电能计划、省网发用电计划、并指挥省网调整计划；（8）参加年度发用电计划和各县有关技术经济指标，批准管辖区内的各设备的检修（9）负责全网计划用电和负荷管理（10）按要求向国调、省调、地调传送实时信息。3、省网调度中心（1）本电网安全稳定运行；（2）...
