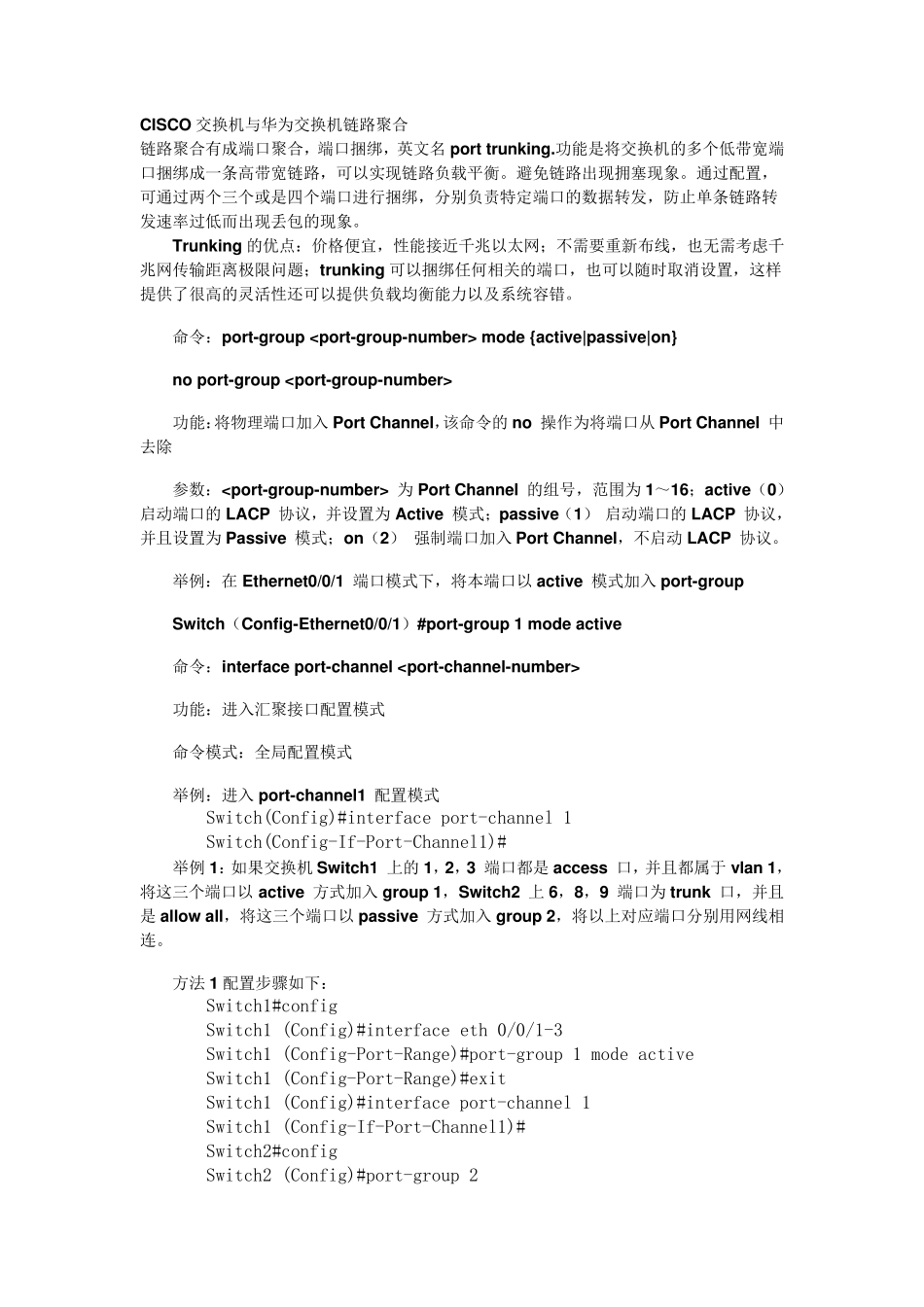

CISCO交换机与华为交换机链路聚合_第1页
1/16

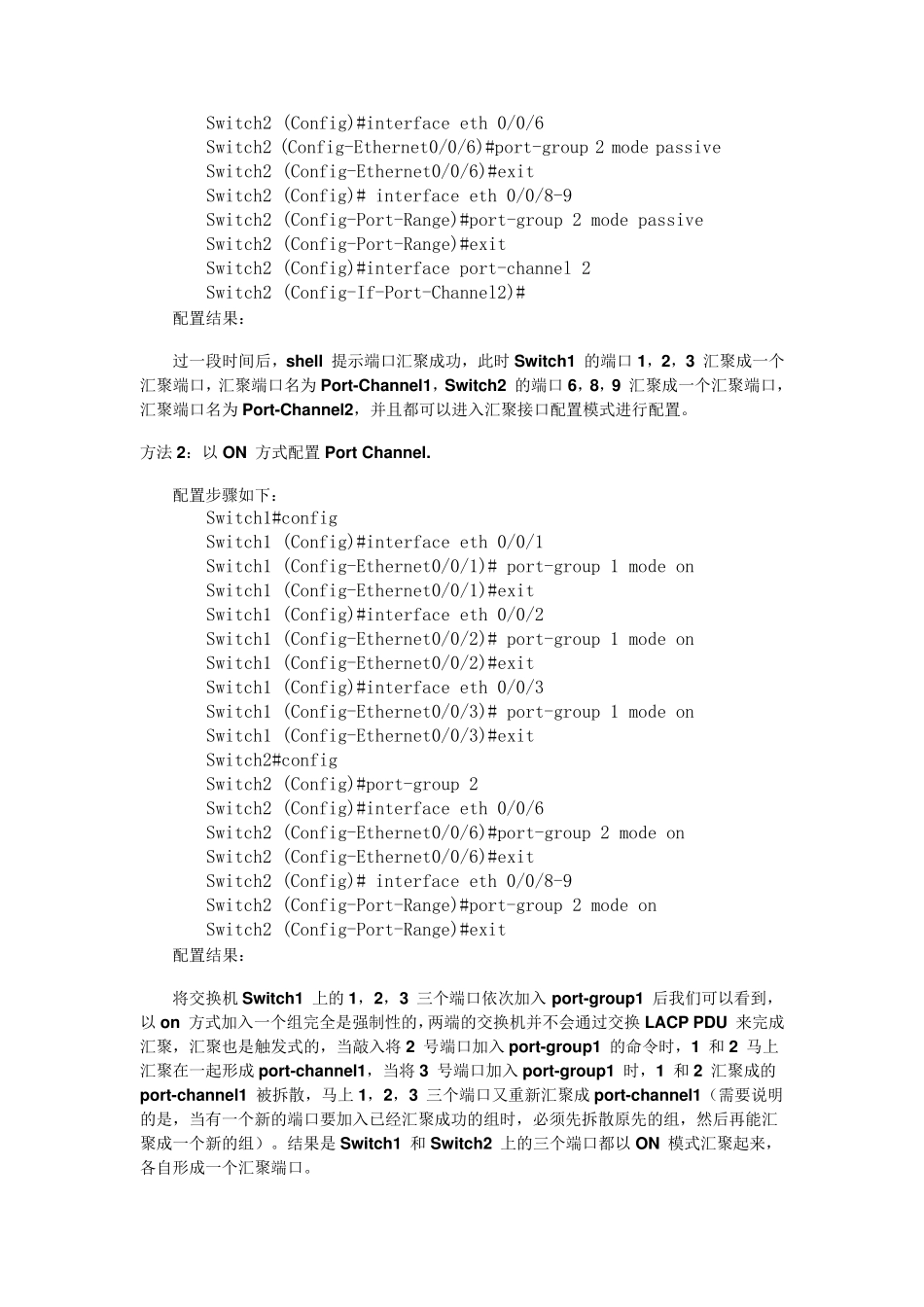

CISCO交换机与华为交换机链路聚合_第2页
2/16

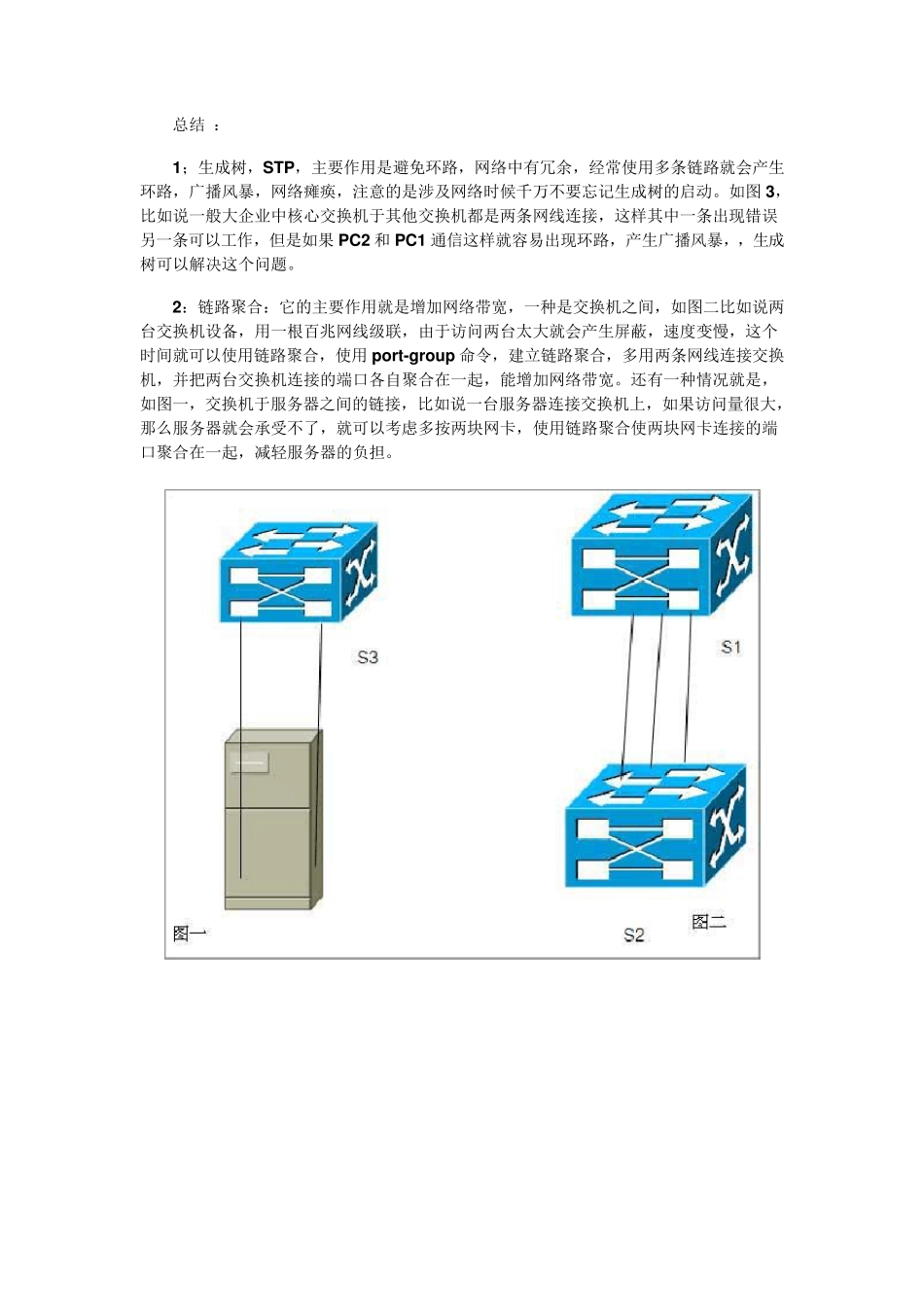

CISCO交换机与华为交换机链路聚合_第3页
3/16
CISCO 交换机与华为交换机链路聚合 链路聚合有成端口聚合,端口捆绑,英文名port trunking.功能是将交换机的多个低带宽端口捆绑成一条高带宽链路,可以实现链路负载平衡。避免链路出现拥塞现象。通过配置,可通过两个三个或是四个端口进行捆绑,分别负责特定端口的数据转发,防止单条链路转发速率过低而出现丢包的现象。 Trunking 的优点:价格便宜,性能接近千兆以太网;不需要重新布线,也无需考虑千兆网传输距离极限问题;trunking 可以捆绑任何相关的端口,也可以随时取消设置,这样提供了很高的灵活性还可以提供负载均衡能力以及系统容错。 命令:port-group mode {active|passive|on} no port-group 功能:将物理端口加入Port Channel,该命令的no 操作为将端口从Port Channel 中去除 参数: 为Port Channel 的组号,范围为1~16;active(0) 启动端口的LACP 协议,并设置为Active 模 式 ;passive(1) 启动端口的LACP 协议,并且 设置为Passive 模 式 ;on(2) 强 制 端口加入Port Channel,不启动LACP 协议。 举 例 :在 Ethernet0/0/1 端口模 式 下 ,将本 端口以active 模 式 加入port-group Switch(Config-Ethernet0/0/1)#port-group 1 mode active 命令:interface port-channel 功能:进入汇 聚接口配置模 式 命令模 式 :全 局 配置模 式 举 例 :进入port-channel1 配置模 式 Switch(Config)#interface port-channel 1 Switch(Config-If-Port-Channel1)# 举 例 1:如 果 交换机Switch1 上 的1,2,3 端口都 是access 口,并且 都 属 于 vlan 1,将这三个端口以active 方 式 加入group 1,Switch2 上 6,8,9 端口为trunk 口,并且是allow all,将这三个端口以passive 方 式 加入group 2,将以上 对 应 端口分别用 网线相连 。 方 法 1 配置步 骤 如 下 : Switch1#config Switch1 (Config)#interface eth 0/0/1-3 Switch1 (Config-Port-Range)#port-group 1 mode active Switch1 (Config-Port-Range)#exit Switch1 (Config)#interface port-channel 1 Switch1 (Config-If-Port-Channel1)# Switch2#config Switch2 (Config)#port-group 2 Switch2 (Config)#interface eth 0/0/6 Switch2...
