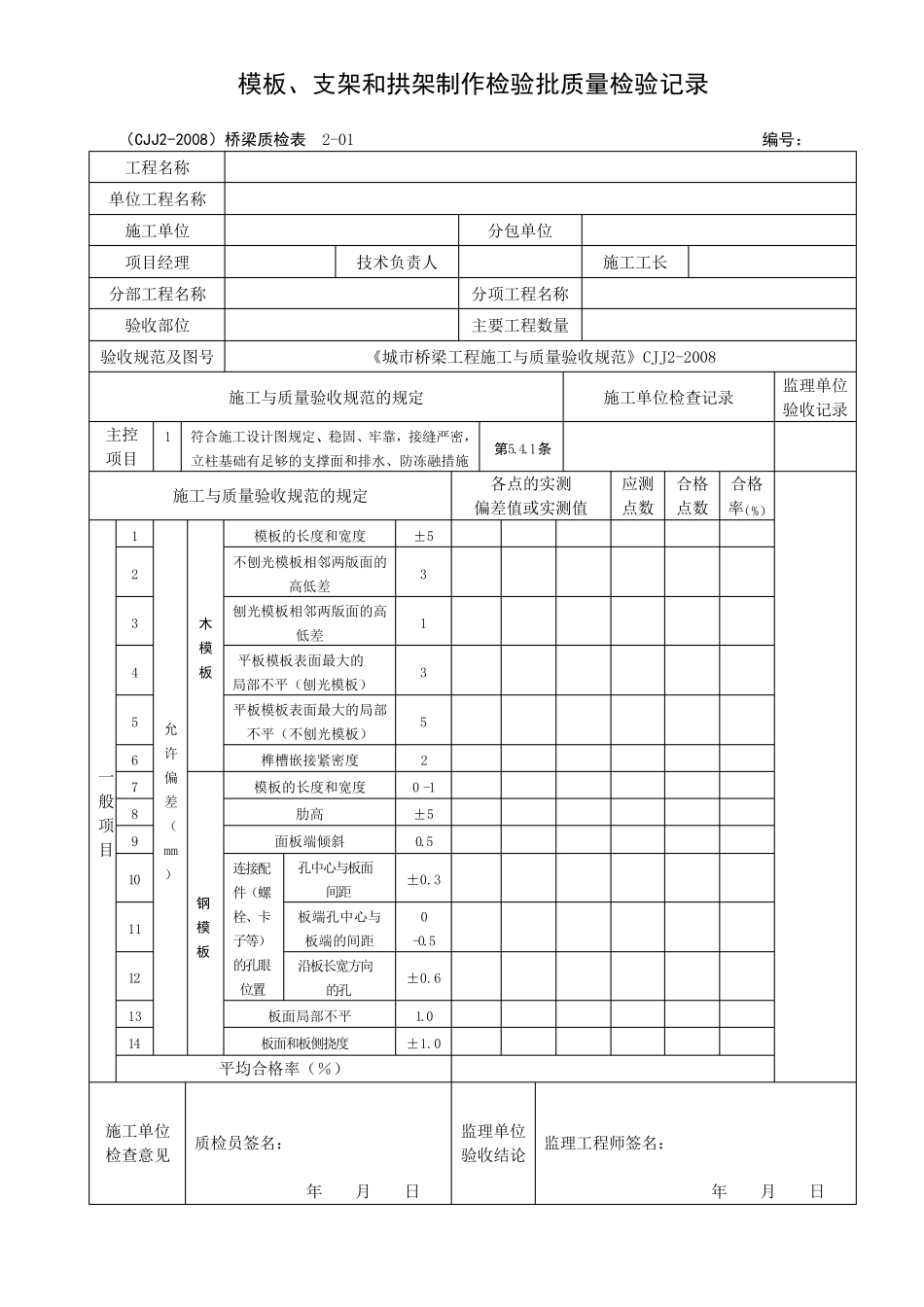

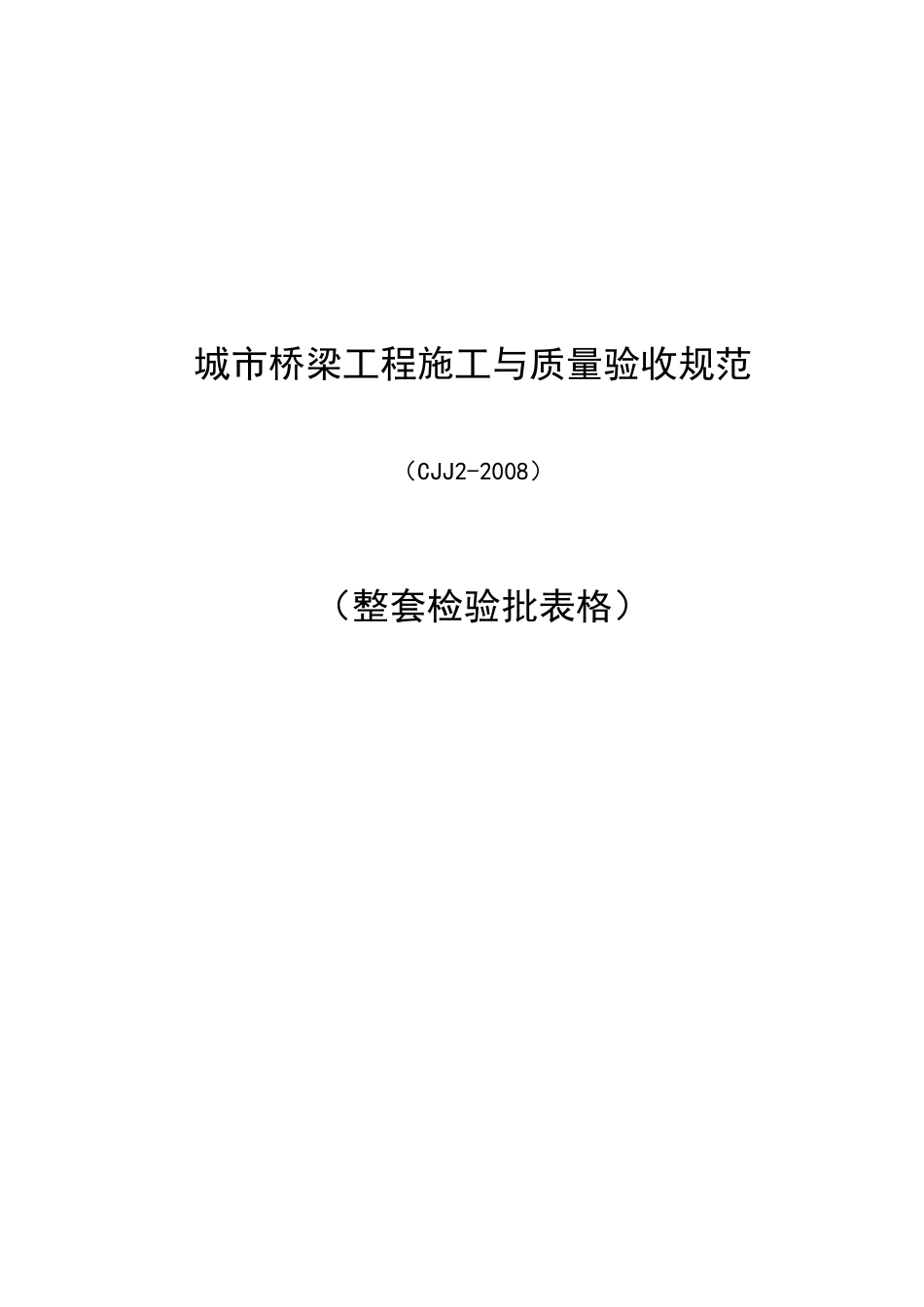

城市桥梁工程施工与质量验收规范 （CJJ2-2008） （整套检验批表格） 模板、支架和拱架制作检验批质量检验记录 （CJJ2-2008）桥梁质检表 2-01 编号： 工程名称 单位工程名称 施工单位 分包单位 项目经理 技术负责人 施工工长 分部工程名称 分项工程名称 验收部位 主要工程数量 验收规范及图号 《城市桥梁工程施工与质量验收规范》CJJ2-2008 施工与质量验收规范的规定 施工单位检查记录 监理单位验收记录 主控项目 1 符合施工设计图规定、稳固、牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施 第5.4.1条 施工与质量验收规范的规定 各点的实测 偏差值或实测值 应测点数 合格点数 合格率（%） 一般项目 1 允许偏差（mm） 木模板 模板的长度和宽度 ±5 2 不刨光模板相邻两版面的高低差 3 3 刨光模板相邻两版面的高低差 1 4 平板模板表面最大的局部不平（刨光模板） 3 5 平板模板表面最大的局部不平（不刨光模板） 5 6 榫槽嵌接紧密度 2 7 钢模板 模板的长度和宽度 0 -1 8 肋高 ±5 9 面板端倾斜 0.5 10 连接配件（螺栓、卡子等）的孔眼位置 孔中心与板面间距 ±0.3 11 板端孔中心与板端的间距 0 -0.5 12 沿板长宽方向的孔 ±0.6 13 板面局部不平 1.0 14 板面和板侧挠度 ±1.0 平均合格率（％） 施工单位检查意见 质检员签名： 年 月 日 监理单位验收结论 监理工程师签名： 年 月 日 模板、支架和拱架安装检验批质量检验记录 （CJJ2-2008）桥梁质检表 2-02-1 编号： 工程名称 单位工程名称 施工单位 分包单位 项目经理 技术负责人 施工工长 分部工程名称 分项工程名称 验收部位 主要工程数量 验收规范及图号 《城市桥梁工程施工与质量验收规范》CJJ2-2008 施工与质量验收规范的规定 施工单位检查记录 监理单位验收记录 主控项目 1 符合施工设计图规定、稳固、牢靠，接缝严密，立柱基础有足够的支撑面和排水、防冻融措施 第5.4.1条 施工与质量验收规范的规定 各点的实测 偏差值或实测值 应测点数 合格点数 合格率（%） 一般项目 1 允 许偏差（mm） 相邻两板表面高低差 清水模板 2 2 混水模板 4 3 钢模板 2 4 表面平整度 清水模板 3 混水模板 5 5 钢模板 3 6 垂直度 墙、柱 H/1000 且不大于6 7 墩、台 H/500且不大于20 8 塔柱 H/3000且不大于30 9 模内尺寸 基础 ±10 10 ...
