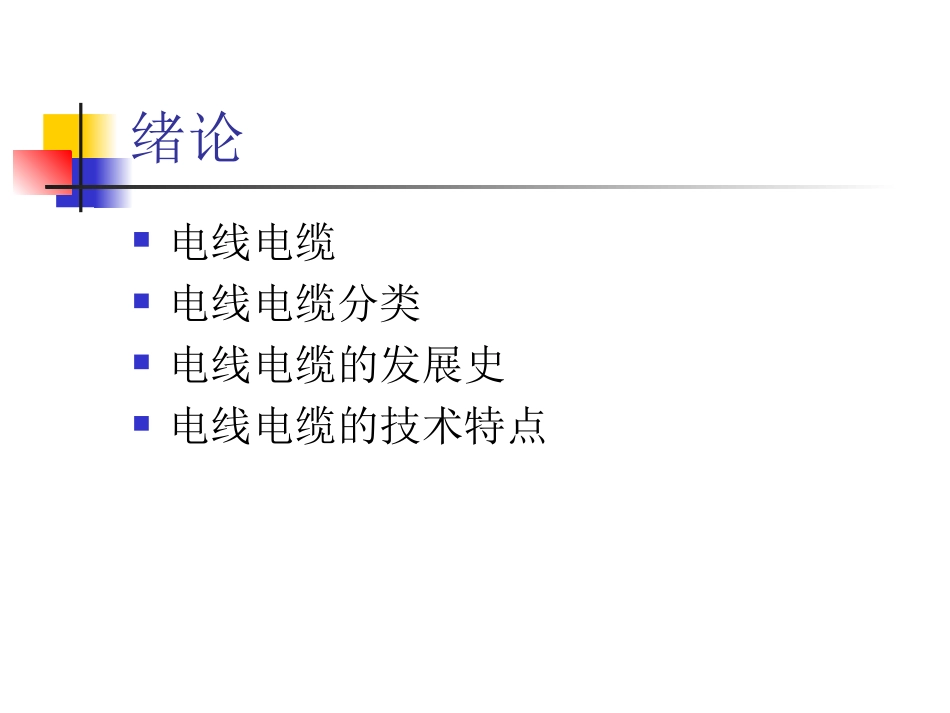

技术部2012.6.6绪论电线电缆电线电缆分类电线电缆的发展史电线电缆的技术特点大纲电缆生产工序流程图拉丝与退火生产工序绞线工序绝缘制造工序成缆工序绕包工序铠装工序绪论电线电缆电线电缆是用于传输电能、传递信息和实现电磁转换的线材产品。电线电缆的分类电线电缆产品的应用领域(考)1、电力系统（采用不同类型、不同电压等级的电线电缆把发电站、变电站、配电站和用电单位连接起来，就组成了一个电能的传输和分配网络，即电力系统。）电线电缆在电力系统中作为电能的载体。2、信息传输系统3、电工装备、电器仪表内部用线缆电线电缆按结构、性能、应用分类1、裸电线及裸导体制品2、电力电缆3、通信电缆及光缆4、电气装备电线电缆（种类众多）品种约占电线电缆品种的60%。按产品使用特性可分为通用电线电缆、电工设备和仪器仪表用电线电缆、交通工具用电线电缆、地质勘探和采掘工业用电线电缆、信号控制电缆、直流高压电缆。5、电磁线（绕组线）电线电缆的发展1744年德国人温克勒用裸电线把电火花输到远距离，宣告了电线的诞生。1752年美国人富兰克林发明了避雷针并用电线接地，电线的第一次实用化。1812年俄国人用未硫化的橡胶包覆在铜线上，制成了第一根有绝缘的电线。1887年在英国用沥青做绝缘制造了第一根10kV的电力电缆。1879年，爱迪生制成了黄麻沥青绝缘电力电缆。1895年美国诞生了铝架空线。1917年意大利发明了自容式充油电缆，同时在这一时期，英、美、德、日相继生产出了油纸绝缘电缆。1925年塑料开始应用到电缆生产。1937年德国首先研制出聚氯乙烯绝缘电线。1952年美国的查尔斯在核反应试验中偶然发现了交联聚乙烯，1957年美国GE(通用电气)公司首先采用过氧化物蒸汽交联方式生产了交联电缆。交联聚乙烯的应用对电缆的发展产生了重大意义。截止到目前为止交联聚乙烯已经应用到500kV电缆。交联聚乙烯以其优异的性能在低压、中压、高压、超高压电缆中得到广泛的应用。我国电缆发展历史：第一家电缆厂——昆明电线电缆厂（1938年建厂），1939年7月1日正式投产。1948年昆明电线厂生产出6.6kV橡皮绝缘铅包电缆。新中国成立后，1954年建立沈阳电缆厂（苏联援建），1956年正式投产。2002年河北宝丰成功生产500kV电力电缆，并通过型式试验（国内第一家）。电线电缆的技术特点1、产品性能的综合性（通过用途、使用要求、敷设环境等来考虑材料的电性能、机械性能、老化性能等其它性能）2、产品的广泛性（应用领域广泛）3、材料的多样型（金属、纤维、漆料、涂料、油料、橡胶、塑料、无机材料和气体材料）4、生产的连续性（由内到外）5、设备的专用性（铸、轧、压、拉、绞、挤、包、涂、渡八个字概括）6、质量要求的严格性电线电缆生产流程图拉丝与退火与工序1、拉丝：金属杆材在一定的拉力作用下，通过一系列孔径逐渐变小的模孔，产生截面变小长度增加的塑性变形过程。简单的讲拉丝就是金属线材在等体积下线材长度的拉伸。2、拉线时实现金属变形的模具叫线模或拉丝模。3、拉丝模具的四个工作区及其作用：⑴润滑区：润滑剂在这里停留并被带入工作区。⑵工作区：金属在这此实现变形，直径减小、长度增加。⑶定径区：使拉出的线材尺寸准确，形状符合要求，模子应具有一定寿命，不致很快磨损，使直径超出公差。⑷出口区：不刮伤从定径区出来的线材。同时防止拉线机中间停车时产生倒线而引起断线。配模应满足的要求：⑴使拉出的线材尺寸形状、机械性能、表面质量均要符合标准要求。⑵每道变形量要尽量大，充分利用金属塑性，提高生产效率。⑶不发生断线和拉细现象，即保证足够的安全系数。拉丝油的作用及温度(浓度)控制⑴拉丝油的主要作用是：对拉制过程中金属线材和模具进行润滑冷却；同时将金属线材在压缩变形过程中产生的金属粉末带走。起到提高金属线材表面质量和延长模具使用寿命的作用。⑵拉丝油温度控制：铝拉最佳工作温度40~50℃最高不超过60℃；铜拉＜40℃。⑶铜拉皂液浓度：3~8%PH值7.5~8.5⑷铜拉冷却水浓度：0.5~1%出水温度不大于55℃入水温度不大于33℃⑸铜铝拉丝油的简单介绍铜拉丝油以低粘度矿物油为...
