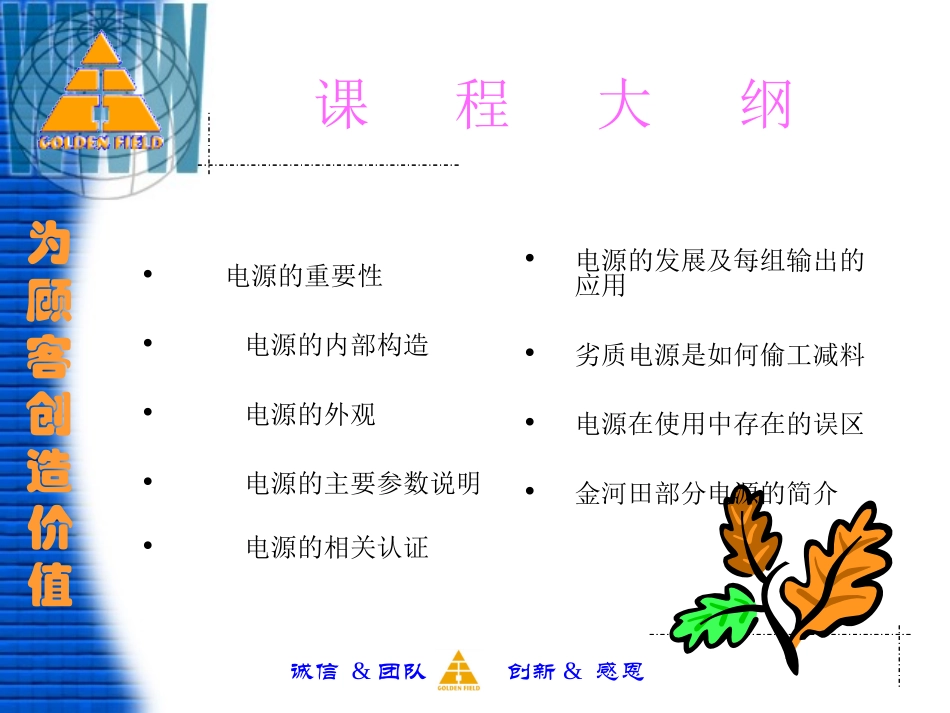

诚信&团队创新&感恩为顾客创造价值东莞市金河田实业有限公司电源培训资料刘正波Email:ceg02@goldenfield.com.cnpoboliu@126.com诚信&团队创新&感恩为顾客创造价值课程大纲•电源的重要性•电源的内部构造•电源的外观•电源的主要参数说明•电源的相关认证•电源的发展及每组输出的应用•劣质电源是如何偷工减料•电源在使用中存在的误区•金河田部分电源的简介诚信&团队创新&感恩为顾客创造价值诚信&团队创新&感恩为顾客创造价值一.电源的重要性•使用劣质电源有可能出现的问题:•1.死机重启•运行一些大型的软件和游戏,会出现频繁的死机和重启，而运行其它小型的软件，则不会存在此类故障。那么就有可能是您的电源的功率不够。诚信&团队创新&感恩为顾客创造价值一.电源的重要性•2.硬盘损坏•电源输出电压不稳会导致硬盘出现假坏道，虽然可用软件进行修复，但长期以往会对硬盘造成物理损坏。•3.显示不良•显示器有水波纹出现，则有可能是电源的EMI部分存在问题。诚信&团队创新&感恩为顾客创造价值一.电源的重要性•4.声卡噪声大•声卡的噪声较大，而您购买的又是较好的声卡，有可能是电源的滤波电路偷工减料造成。•5.光驱读盘不好•光驱读盘性能不好，经常读盘死机，而您的光驱又是好好的，就有可能为电源问题。诚信&团队创新&感恩为顾客创造价值一.电源的重要性•6.启动不良•挂多个硬盘后，系统不启动，或要多次按启动键才能启动。•7.抗干扰性差•在多个电脑一起工作时，当其中一台电脑启动或关闭，会对其它电脑产生干扰,发生重启或不稳定的现象•8.超频不稳•超频后电脑工作不稳定，有可能是电源的问题。诚信&团队创新&感恩为顾客创造价值电源的内部框图PFC电路整流滤波主开关变换隔离电路输出整流滤波AC输入DC输出反馈、保护电路PWM控制电路EMI滤波二.电源的构造诚信&团队创新&感恩为顾客创造价值二.电源的构造原理简述：原理简述：电源的外接电源的外接ACAC电压经过电压经过EMIEMI滤滤波电路滤除各种干扰信号后，经过整流滤波电路滤除各种干扰信号后，经过整流滤波将波将ACAC电压变为平滑的直流电，通过开电压变为平滑的直流电，通过开关晶体的导通与截止，结合变压器之隔离关晶体的导通与截止，结合变压器之隔离及电压变换作用，通过低压端的整流滤波及电压变换作用，通过低压端的整流滤波电路，再输出平滑的直流电。稳压过程是电路，再输出平滑的直流电。稳压过程是通过反馈电路从输出端取样再将信号送到通过反馈电路从输出端取样再将信号送到PWMPWM（（Pulse-WidthModulationPulse-WidthModulation）电）电路调节开关晶体的导通与截止时间，从而路调节开关晶体的导通与截止时间，从而使输出电压稳定。使输出电压稳定。诚信&团队创新&感恩为顾客创造价值二.电源的构造各种保护功能是通过对输出端的电各种保护功能是通过对输出端的电流、电压的监控然后将信号反馈到流、电压的监控然后将信号反馈到PWMPWM控制电路从而实现各种保护功控制电路从而实现各种保护功能。电源可以看成是由几个部分组能。电源可以看成是由几个部分组合在一起成为一个完整的电源合在一起成为一个完整的电源..诚信&团队创新&感恩为顾客创造价值1.EMI滤波电源的EMI滤波部分主要是为了滤除外界的突发脉冲和高频干扰,同时将电源本身产生的电磁辐射削减到最低,使电源在工作时不会对人或其它用电设备产生不良影响.诚信&团队创新&感恩为顾客创造价值2.桥式整流部分和高压滤波部分输入AC220V电压经EMI整流滤波以后，由一个桥式整流器和高压滤波部分将其转化为平滑的直流电。诚信&团队创新&感恩为顾客创造价值3.PFC电路PFC(powerfactorcorrection)电路即功率因数校正电路,其主要作用是减少电网的污染,增加电源的利用率.诚信&团队创新&感恩为顾客创造价值PFC(powerfactorcorrection)电路即功率因数校正电路,由于电脑用开关电源都为电容性输入电路，并且电路中使用了较多的二极管，由于电容对输入电流与电压相位的影响和二极管的非线性作用，使输入的AC电压和电流产生一个较大的相位差（电流相位超前电压相位），同时使输入的AC电流发生严重的畸变，产生较多的高次谐波(HarmonicCurrents)，导致无功功率的损...
