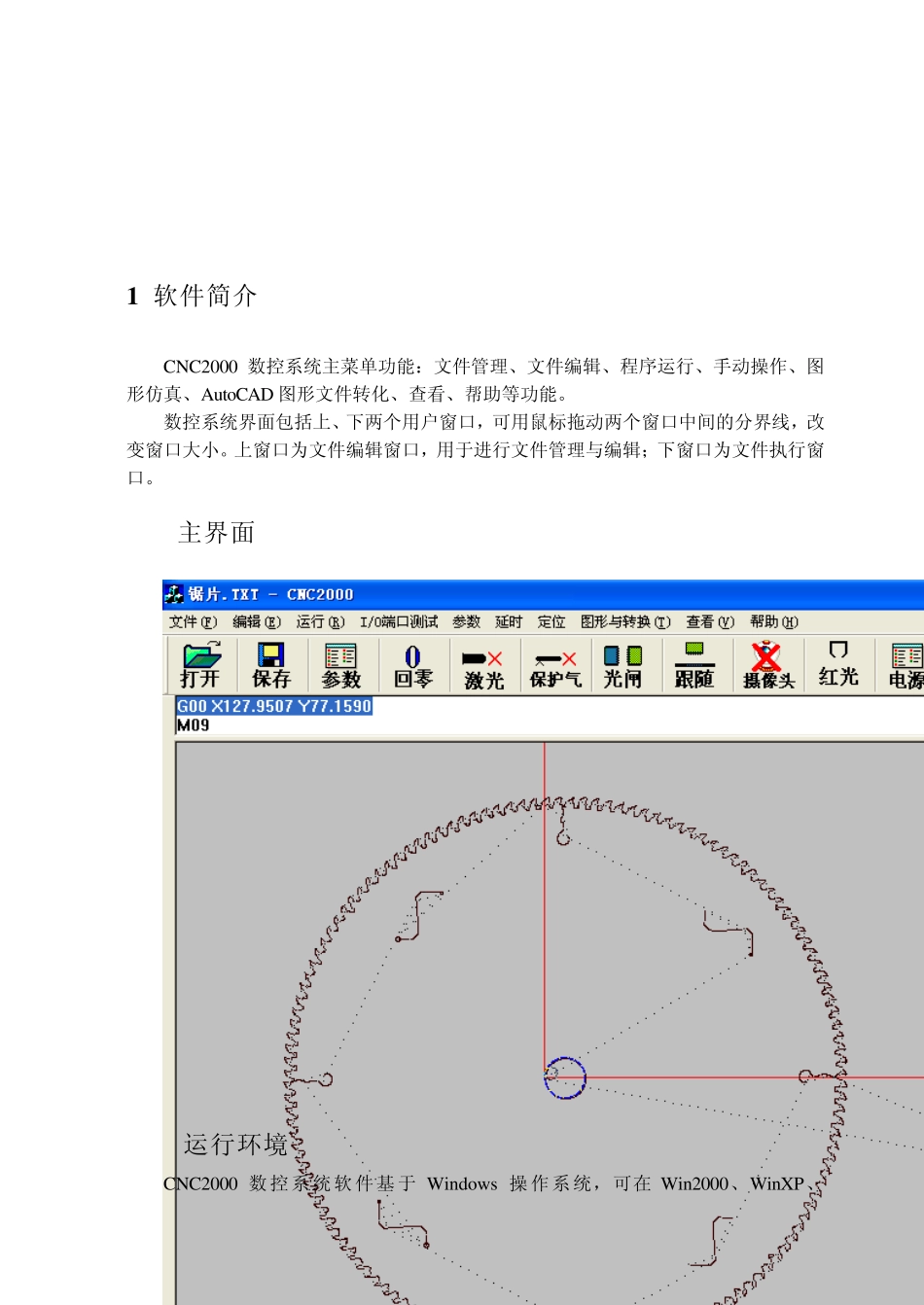

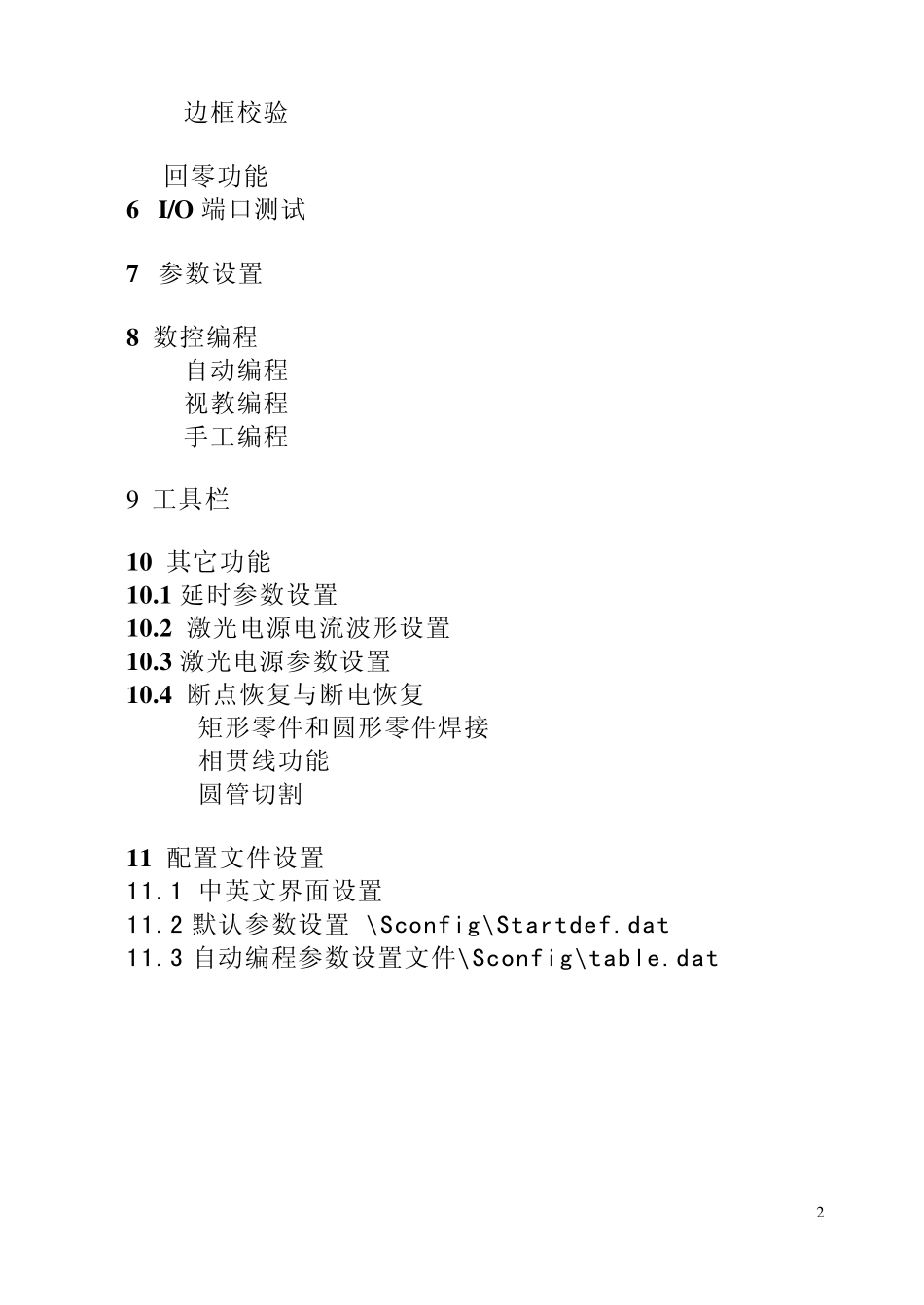

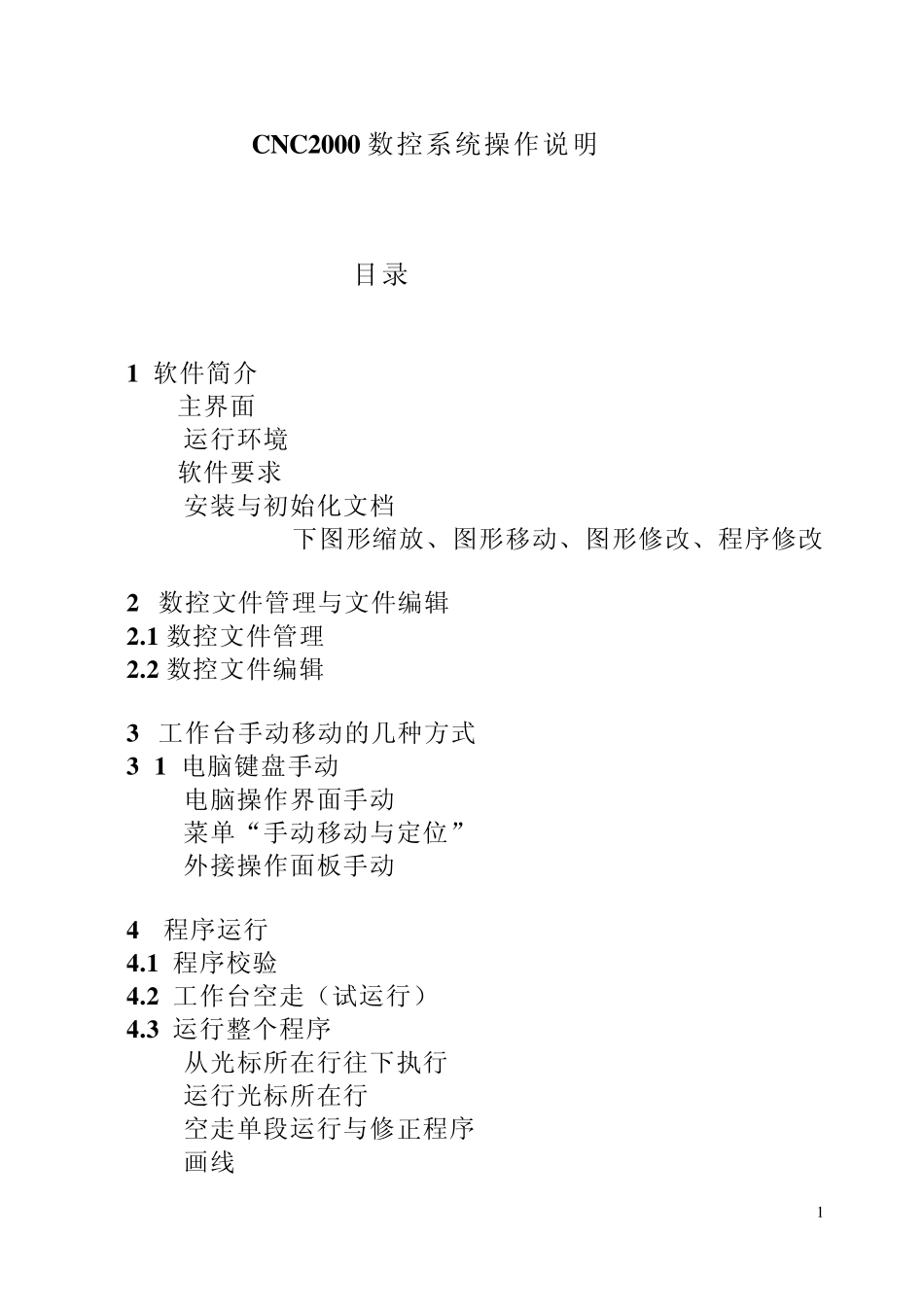

1 C N C 2000 数控系统操作说明 目录 1 软件简介 1.1主界面 1.2 运行环境 1.3软件要求 1.4 安装与初始化文档 1.5 CNC2000下图形缩放、图形移动、图形修改、程序修改 2 数控文件管理与文件编辑 2.1 数控文件管理 2.2 数控文件编辑 3 工作台手动移动的几种方式 3.1 电脑键盘手动 3.2 电脑操作界面手动 3.3 菜单“手动移动与定位” 3.4 外接操作面板手动 4 程序运行 4.1 程序校验 4.2 工作台空走(试运行) 4.3 运行整个程序 4.4 从光标所在行往下执行 4.5 运行光标所在行 4.6 空走单段运行与修正程序 4.7 画线 2 4.8 边框校验 5 回零功能 6 I/O 端口测试 7 参数设置 8 数控编程 8.1 自动编程 8.2 视教编程 8.3 手工编程 9 工具栏 10 其它功能 10.1 延时参数设置 10.2 激光电源电流波形设置 10.3 激光电源参数设置 10.4 断点恢复与断电恢复 10.5 矩形零件和圆形零件焊接 10.6 相贯线功能 10.7 圆管切割 11 配置文件设置 11.1 中英文界面设置 11.2 默认参数设置 \Sconfig\Startdef.dat 11.3 自动编程参数设置文件\Sconfig\table.dat 3 1 软件简介 CNC2000 数控系统主菜单功能:文件管理、文件编辑、程序运行、手动操作、图形仿真、AutoCAD 图形文件转化、查看、帮助等功能。 数控系统界面包括上、下两个用户窗口,可用鼠标拖动两个窗口中间的分界线,改变窗口大小。上窗口为文件编辑窗口,用于进行文件管理与编辑;下窗口为文件执行窗口。 1.1主界面 1.2 运行环境 CNC2000 数控系统软件基于 Window s 操作系统,可在 Win2000、WinXP、 4 Window s98、Window sme 或 Window s95 下运行。 系统设置:在电源使用方案设置中,将系统等待,关闭监视器,关闭硬盘等全部设置为:从不。 计算机不能按装实时性很强的软件,如病毒实时监控软件等,以免影响 CNC 系统实时运行。 硬件要求: 能运行 Window s 操作系统的计算机一台。 1.3 软件要求 Window s 操作系统,AutoCAD、CorelDRAW等软件。 1.4 安装与初始化文档 软件安装:直接从软盘将所有文件 COPY到硬盘,包括以下文件: cnc2000.exe 数控执行文件 options.dat 数控系统设置参数 IOport.dat I/O端口设置表 StarCAM.exe 自动编程执行文件 \Sconfig\table.dat 一个很重要的配置文件,用于设置自动编程的一些参数,是一个文本文件,可用记事本打开编辑。...
