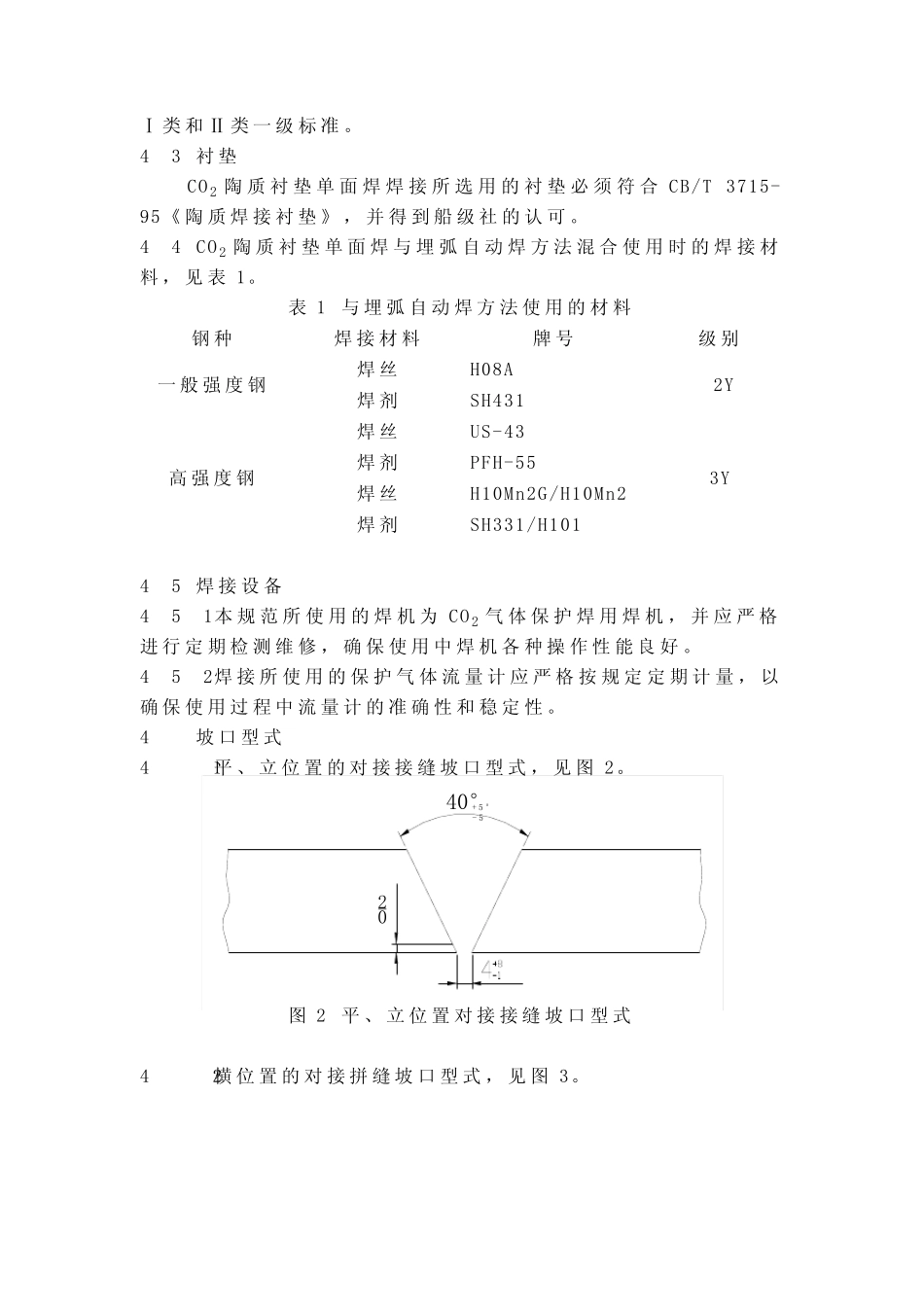

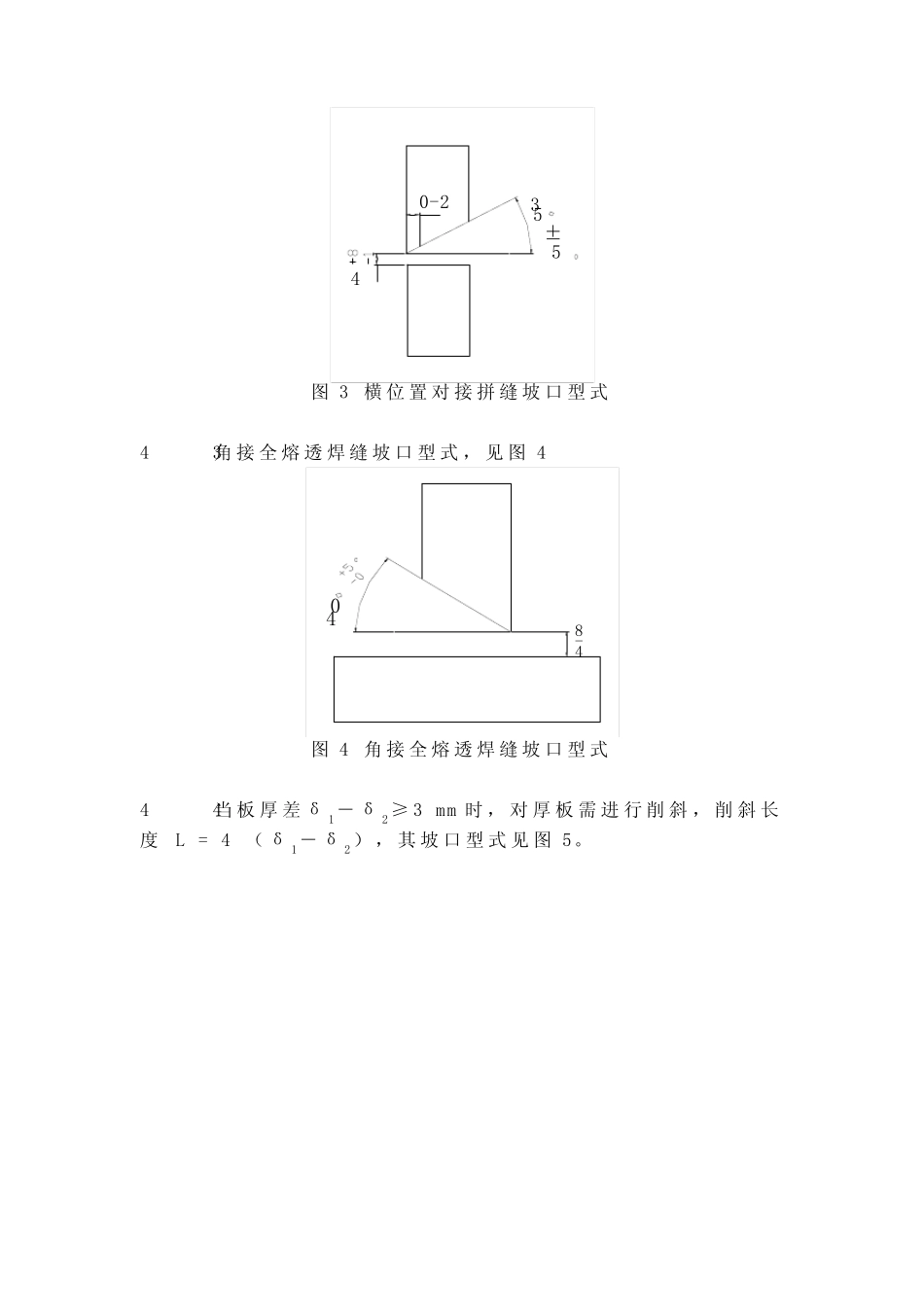

CO2 陶质衬垫单面焊双面成型焊接工艺规范1范围本 标 准规定了 CO 2 陶质衬垫单面焊双面成型焊接的 焊接前准备、 人 员 、 工艺要 求 、 工艺过 程 和检 验 。本 标 准适 用于 CO 2 陶质衬垫单面焊双面成型焊接。可用于 焊接（ 8～50）mm厚 度 的 船 用A、B、D级 钢 及 AH32、AH36、DH32、DH36和EH32、 EH36高 强 度 钢 的 平 、 立 、 横 位 置 对 接接头 和部 分 角 接接头 焊缝 。2规范性引用文件GB/T3715-1995陶质焊接衬垫GB6052-85工业 液 化 二 氧 化 碳CB/T3802-1997船 体 焊缝 表 面质量 检 验 要 求Q/SWS42-010-2003焊缝 返 修 通 用工艺规范3术语和定义下列术语和定义适用于本规范。3.1CO 2 陶质衬垫单面焊是 借 助 于 陶质衬垫衬在 接缝 背 面，利 用衬垫的 耐 高 温 性作 背 面焊缝 成型的 依 托 ， 实 现 单面焊双面成型的 一 种 焊接工艺。 其 焊接原 理 见 图 1。衬垫焊丝母 材图 1图 1焊接原 理 示 意 图4焊接前准备4.1焊丝CO 2 陶质衬垫单面焊焊接所 选 用的 焊丝 必 须 得 到 船 级 社 认 可 ，拆 包 后 的 焊丝 应 表 面无 油 污 、 锈 、 水 份 等 杂 质。4.2CO 2 气 体CO 2 气 体 质量 应 符 合 GB6052-85《 工业 液 化 二 氧 化 碳 》 规定的Ⅰ类和Ⅱ类一级标准。4.3衬垫CO 2 陶质衬垫单面焊焊接所选用的衬垫必须符合CB/T 3715-95《陶质焊接衬垫》，并得到船级社的认可。4.4CO 2 陶质衬垫单面焊与埋弧自动焊方法混合使用时的焊接材料，见表1。表1与埋弧自动焊方法使用的材料4.5焊接设备4.5.1本规范所使用的焊机为CO 2 气体保护焊用焊机，并应严格进行定期检测维修，确保使用中焊机各种操作性能良好。4.5.2焊接所使用的保护气体流量计应严格按规定定期计量，以确保使用过程中流量计的准确性和稳定性。4.6 坡口型式4.6.1平、立位置的对接接缝坡口型式，见图2。+ 5 °- 540°0-2图2平、立位置对接接缝坡口型式4.6.2横 位置的对接拼 缝坡口型式，见图3。钢 种焊接材料牌 号级别一般 强 度 钢焊丝H08A2Y焊剂SH431高 强 度 钢焊丝US-433Y焊剂PFH-55焊丝H10Mn2G/H10Mn2焊剂SH331/H10135±50-24图 3横 位 置 对 接 拼 缝 坡 口 型 式4.6.3角 接 全 熔 透 焊 缝 坡 口 型 式 ， 见 图 4404-8图 4角 接 全 熔...
