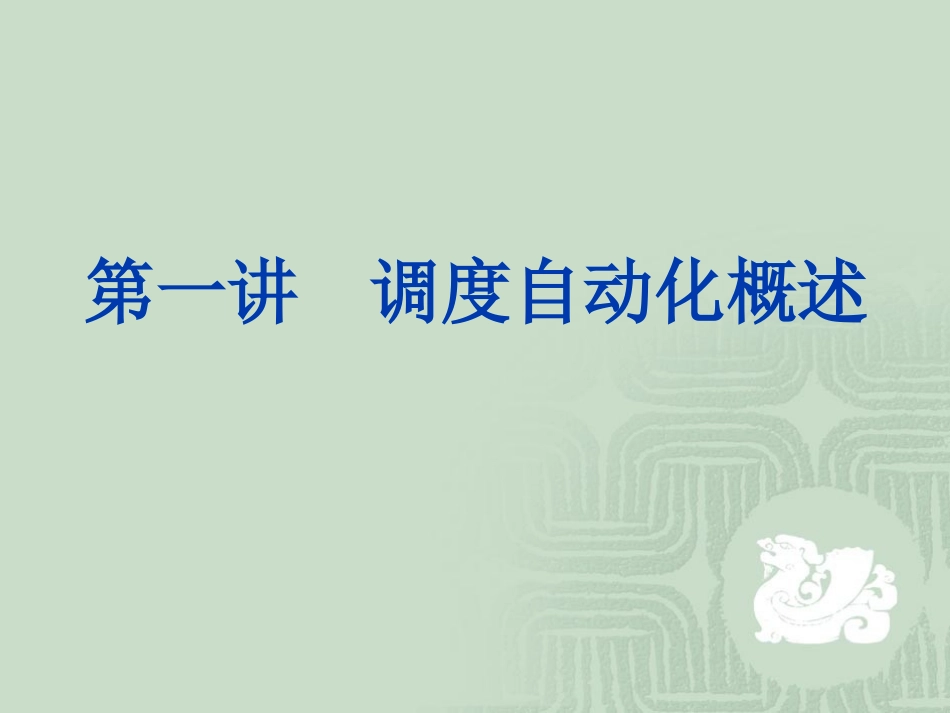

电网监控及调度自动化电网监控及调度自动化第一讲调度自动化概述1.1基本概念1.1.1电力系统由发电厂中的电气部分、各类变电所及输电、配电线路及各种不同类型的负荷等组成的统一体，称为电力系统。由各级调度中心对电力系统的运行进行控制和管理。对电力系统运行的基本要求：1、保证安全可靠地发供电；2、要有合格的电能质量；3、要有良好的经济性。1.1.2电网监控与调度自动化电网监控与调度自动化系统又称信息集中处理的自动化系统，可以通过设置在各发电厂和变电站的远动终端（RTU）采集电网运行的实时信息，通过信道传输到设置在调度中心的主站上，主站根据收集到的全局信息，对电网的运行状态进行安全性分析、负荷预测以及自动发电控制、经济调度控制等。1.1.3电力系统的分层控制电能的产、输、配和用均在一个电力系统中进行的，我国目前已建成五个大电网（华北、东北、华东、华中、西北电网）以及一些省网，并且在大网之间通过联络线进行能量交换（如三峡、葛洲坝到上海的500KV输电线将华东和华中两大电网联系起来）。受现行电网运行、管理体制的制约，我国电网实行五级分层调度管理；国家调度控制中心，大区电网调度控制中心，省电网调度控制中心及地、县电网调度控制中心。电网调度管理实行分层管理，因而调度自动化系统的配置也与之相适应，信息分层采集，逐级传送，命令也按层次逐级下达。为了保证电力系统能安全、经济、高质量的运行，对各级调度都规定了一定的职责与功能。1.1.3.1调度机构分层我国电网调度机构目前分为五级：国家调度机构（简称国调），跨省、自治区、直辖市调度机构（简称网调），省、自治区、直辖市级调度机构（简称省调），省辖市级调度机构（简称地调），县级调度机构（简称县调）。如图1-1所示。图1-1电网分层控制示意图枢纽变电、换流站国调特大型电厂网调省调地（市）调县调枢纽变电、换流站直属电厂省属电厂市属电厂县属电厂变电站变电站变电站1、国家调度机构国家调度（国调）机构通过计算机数据通信网与各大区电网控制中心相连，协调、确定大区电网间的联络线潮流和运行方式，监视、统计和分析全国电网运行情况，并根据系统运行情况，对所辖枢纽变电、换流站和特大型电厂进行监视控制。其主要任务包括：(1)、在线收集各大区电网和有关省网的信息，监视大区电网的重要监测点工况及全国电网运行概况，并做统计分析和生产报表。(2)、进行大区互连系统的潮流、稳定、短路电流及经济运行计算，通过计算机数据通信校核计算结果的正确性，并向下传达。(3)、处理有关信息，参与电网规划及各种技术经济指标制定和审查，作中期、长期安全经济运行分析。2、网调(大区级调度)网调按统一调度、分级管理的原则，负责跨省大电网的超高压线路的安全运行，并按规定的发用电计划及监控原则进行管理，提高电能质量和运行水平。具体任务包括：(1)、实现电网的数据收集和监控、经济调度以及有实用效益的安全分析。(2)、进行负荷预计，制定开停机计划和水火电经济调度的日分配计划，闭环或开环的指导自动发电控制。(3)、省(市)间和有关大区电网的供/受电量计划编制和分析。(4)、进行潮流、稳定、短路电流及离线或在线的经济运行分析计算，通过计算机数据通信校核各种分析计算结果的正确性并上报、下传。(5)、进行大区电网继电保护定值计算及其调整试验。(6)、大区电网中系统性事故的处理。(7)、大区电网系统性的检修计划安排。(8)、统计、报表及其它业务。3、省级调度省级调度按统一调度、分级管理的原则，负责省内电网的安全运行监控、操作、事故处理和无功／电压调整，并按照规定的发电计划及监控原则进行管理，提高电能质量和运行水平。其具体任务包括：(1)、实现电网的数据收集和监控、经济调度以及有实用效益的安全分析。(2)、进行负荷预测，负责省网的安全运行，编制省网的运行方式，制定开停机计划和水火电经济调度的日分配计划和设备检修计划并下发，闭环或开环的指导自动发电控制。(3)、地区间和有关省网的供／受电量计划的编制和分析。(4)、进行潮流、稳定、短路电流及离线或在线的经济运行分析...
