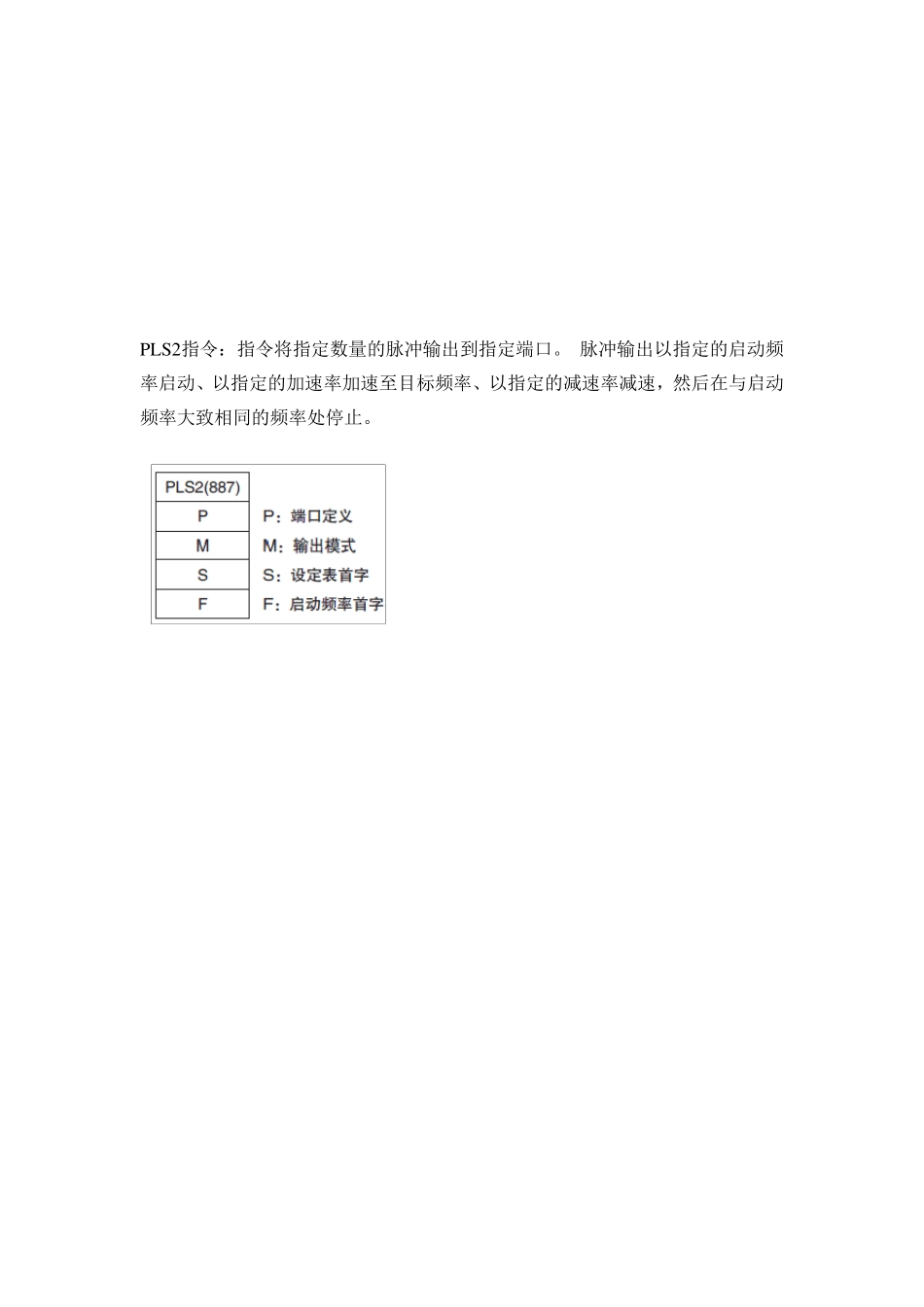

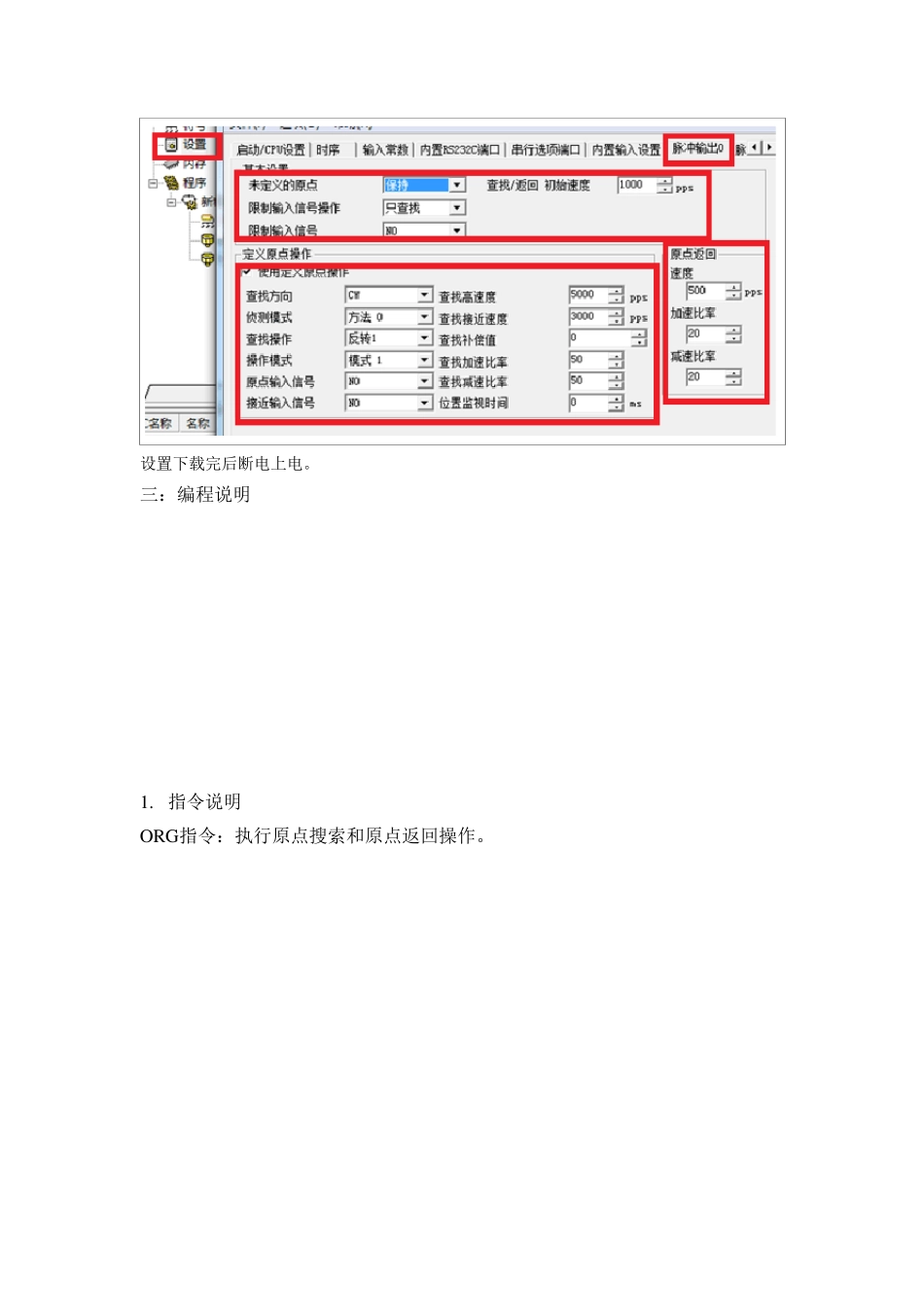

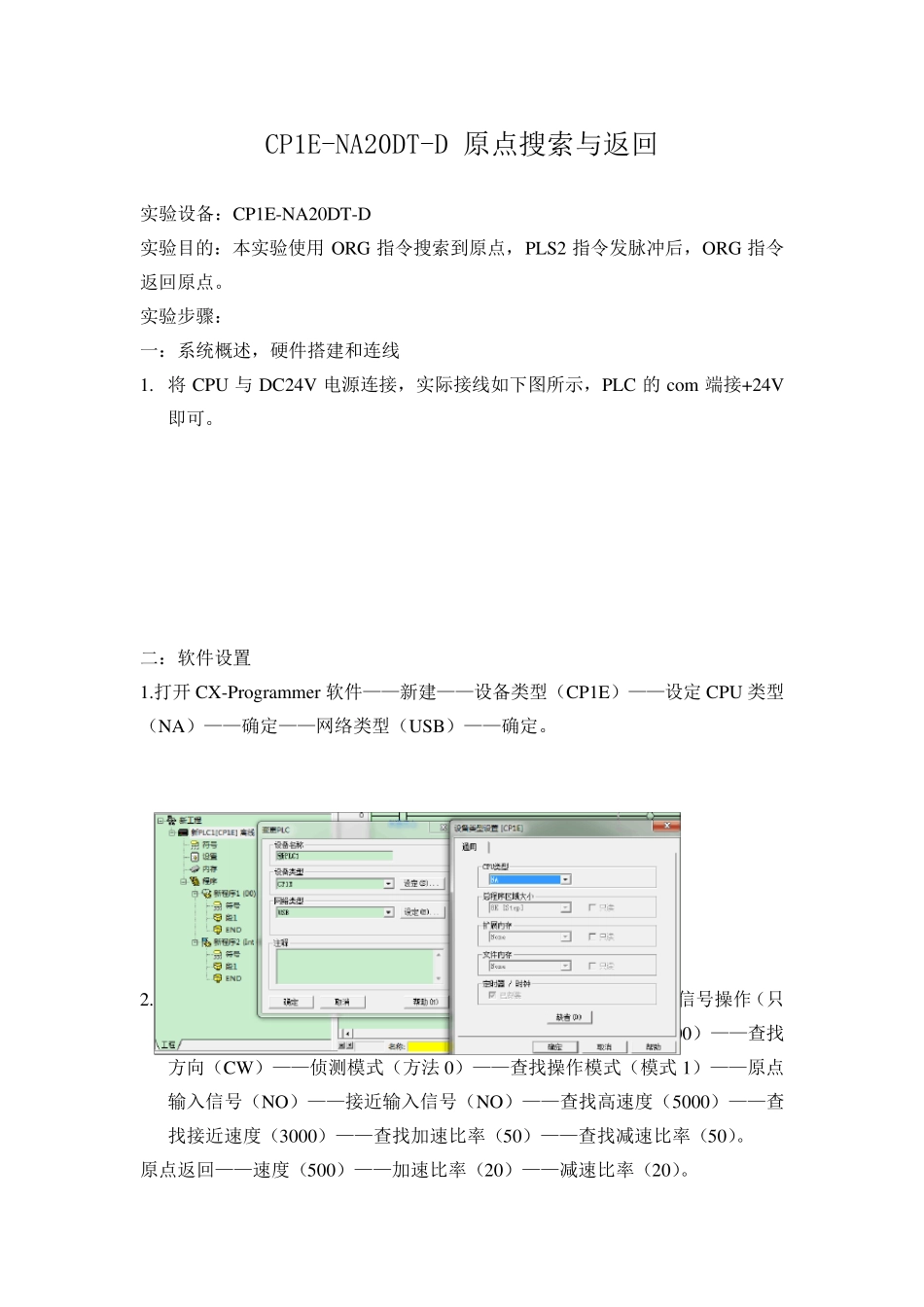

CP1E-NA20DT-D 原点搜索与返回 实验设备:CP1E-NA20DT-D 实验目的:本实验使用ORG 指令搜索到原点,PLS2 指令发脉冲后,ORG 指令返回原点。 实验步骤: 一:系统概述,硬件搭建和连线 1. 将CPU 与DC24V 电源连接,实际接线如下图所示,PLC 的com 端接+24V即可。 二:软件设置 1.打开CX-Programmer软件——新建——设备类型(CP1E)——设定 CPU 类型(NA)——确定——网络类型(USB)——确定。 2. 双击设置——脉冲输出 0——未定义原点(保持)——限制输入信号操作(只查找)——限制输入信号(NO)——查找/返回 初始速度(1000)——查找方向(CW)——侦测模式(方法 0)——查找操作模式(模式 1)——原点输入信号(NO)——接近输入信号(NO)——查找高速度(5000)——查找接近速度(3000)——查找加速比率(50)——查找减速比率(50)。 原点返回——速度(500)——加速比率(20)——减速比率(20)。 设置下载完后断电上电。 三:编程说明 1. 指令说明 ORG指令:执行原点搜索和原点返回操作。 PLS2指令:指令将指定数量的脉冲输出到指定端口。 脉冲输出以指定的启动频率启动、以指定的加速率加速至目标频率、以指定的减速率减速,然后在与启动频率大致相同的频率处停止。 2 . 编程说明 本实验原点搜索采用脉冲输出0,原点搜索、脉冲+方向,故 ORG 写作 ORG #0000 #0100;原点返回采用脉冲输出0,原点返回、脉冲+方向,故 ORG 写作 ORG #0000 #1100;PLS2 采用脉冲输出0,脉冲+方向、顺时针、相对脉冲,加速率、减速率、目标频率、输出脉冲数,启动频率这里可用MOV/MOVL 指令传送进去,此实验直接在地址里写入,故写作 PLS2 #0000 #0101 D100 D200 。 实验现象: 将加速率200HZ、减速率100HZ、目标频率500HZ、输出脉冲数 5000,启动频率200HZ 写入到相应地址中,触发 W0.00,A276 脉冲当前值一直增加,将24V 信号线先触碰一下 PLC 的 0.10(原点接近信号)再触碰 0.06(原点输入信号),原点找到即 A276 停止发脉冲, A280.05( 无原点标志位 )变为 0 即找到原点,如下图 1所示。 此时触发 W0.01,PLS2 开始发脉冲 A276 的当前值一直在增加如图 2 所示。 直到 5000 的脉冲量发完后触发 W0.02,ORG 指令执行原点返回,此时 A270 的值减少直到为 0,返回到原点,如图 3 所示。 图 1 : 图2: 图3: 实验总结: 1.未定义原点 保持...
