CPRI接口需求计算

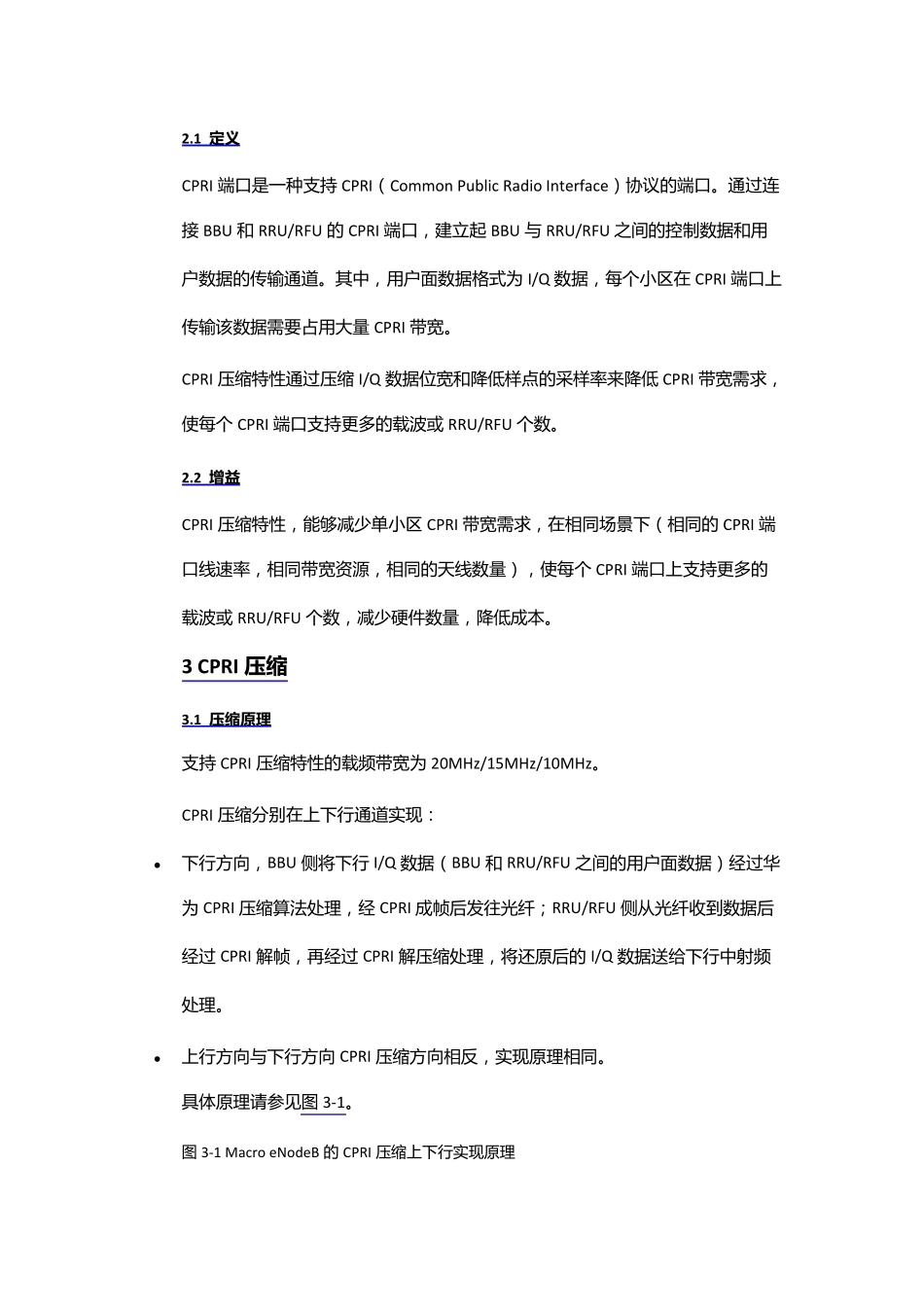

2.1 定 义 CPRI 端 口 是 一 种 支 持 CPRI（ Common Public Radio Interface） 协 议 的 端 口 。通过连接 BBU 和 RRU/RFU 的 CPRI 端 口 ，建立起 BBU 与 RRU/RFU 之间的 控制数据和用户数据的 传输通道。其中，用户面数据格式为 I/Q 数据，每个小区在 CPRI 端 口 上传输该数据需要占用大量 CPRI 带宽。 CPRI 压缩特性通过压缩 I/Q 数据位宽和降低样点的 采样率来降低 CPRI 带宽需求，使每个 CPRI 端 口 支 持 更多的 载波或 RRU/RFU 个数。 2.2 增益 CPRI 压缩特性，能够减少单小区 CPRI 带宽需求，在相同场景下（ 相同的 CPRI 端口 线速率，相同带宽资源，相同的 天线数量） ，使每个 CPRI 端 口 上支 持 更多的载波或 RRU/RFU 个数，减少硬件数量，降低成本。 3 CPRI 压缩 3.1 压缩原理 支 持 CPRI 压缩特性的 载频带宽为 20MHz/15MHz/10MHz。 CPRI 压缩分别在上下行通道实现： • 下行方向，BBU 侧将下行 I/Q 数据（ BBU 和 RRU/RFU 之间的 用户面数据） 经过华为 CPRI 压缩算法处理，经 CPRI 成帧后发往光纤；RRU/RFU 侧从光纤收到数据后经过 CPRI 解帧，再经过 CPRI 解压缩处理，将还原后的 I/Q 数据送给下行中射频处理。 • 上行方向与下行方向 CPRI 压缩方向相反，实现原理相同。 具体原理请参见图 3-1。 图 3-1 Macro eNodeB 的 CPRI 压缩上下行实现原理 3.2 带 宽 计 算 要 确 定 是 否 开 通 CPRI 压 缩 特 性 ， 需 要 计 算 并 比 较 ： 1. CPRI 端 口 上 支 持 的 CPRI 净 荷 带 宽 2. 实 际 所 需 的 I/Q 数 据 带 宽 3. 经 CPRI 压 缩 后 所 需 的 I/Q 数 据 带 宽 下 面 分 别 描 述 这 三 种 带 宽 的 计 算 方 法 。 3.2.1 CPRI 端 口 上支持的 CPRI 净荷带 宽 CPRI 端 口 上 支 持 的 CPRI 净 荷 带 宽 = CPRI 带 宽 × (15/16) × (4/5) = 0.75 × CPRI 带 宽 其 中 ： • CPRI 带 宽 是 指 CPRI 协 商 后 的 线 速 率 ， 即 协 议 规 定 的 2.4576Gbit/s、4.9152Gbit/s、6.144Gbit/s 和 9.8304Gbit/s， 详细请参见 2011 年 9 月的 V5.0 版本 CPRI Specification 的 4.2.7 章节。 • 15/16 为 CPRI 协 议 中 业务...
