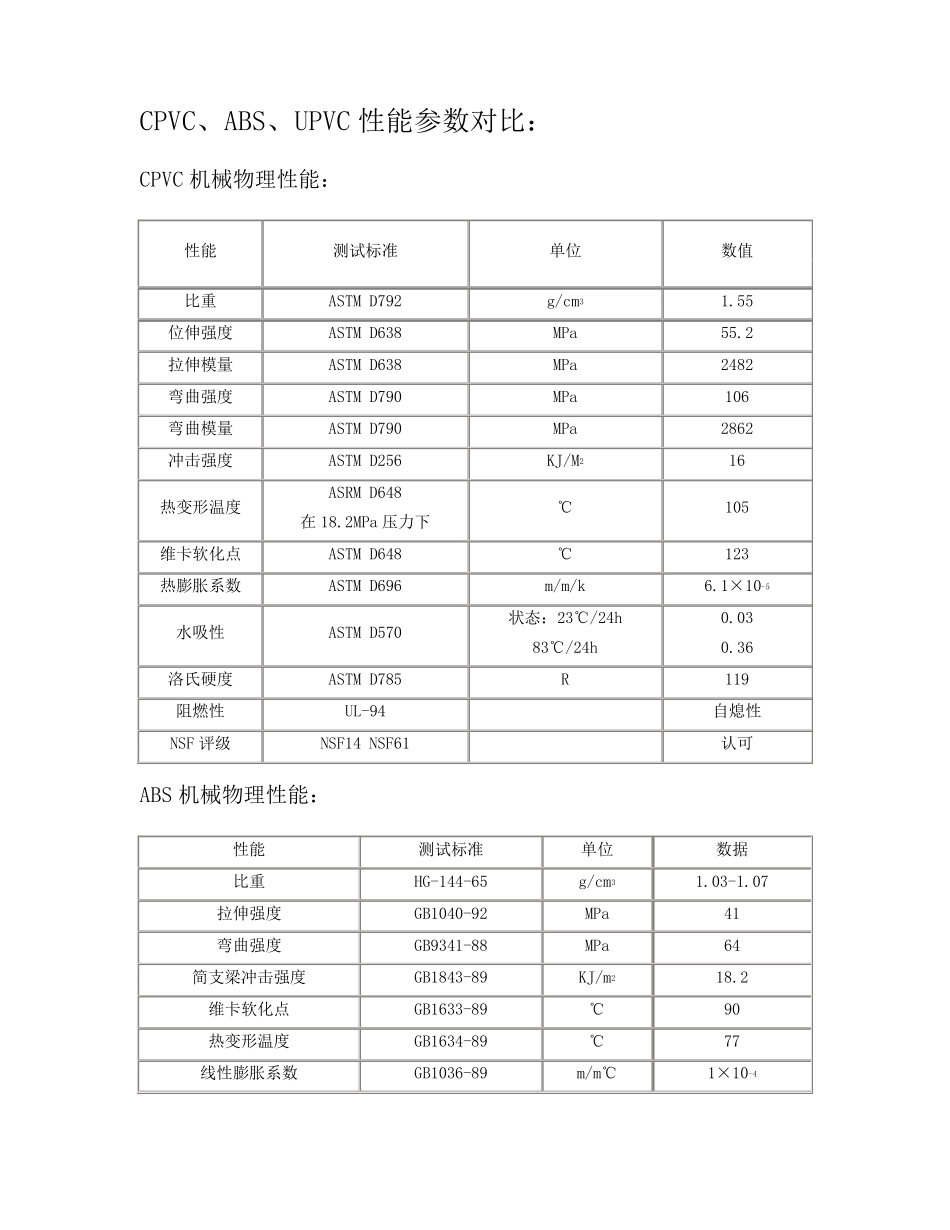

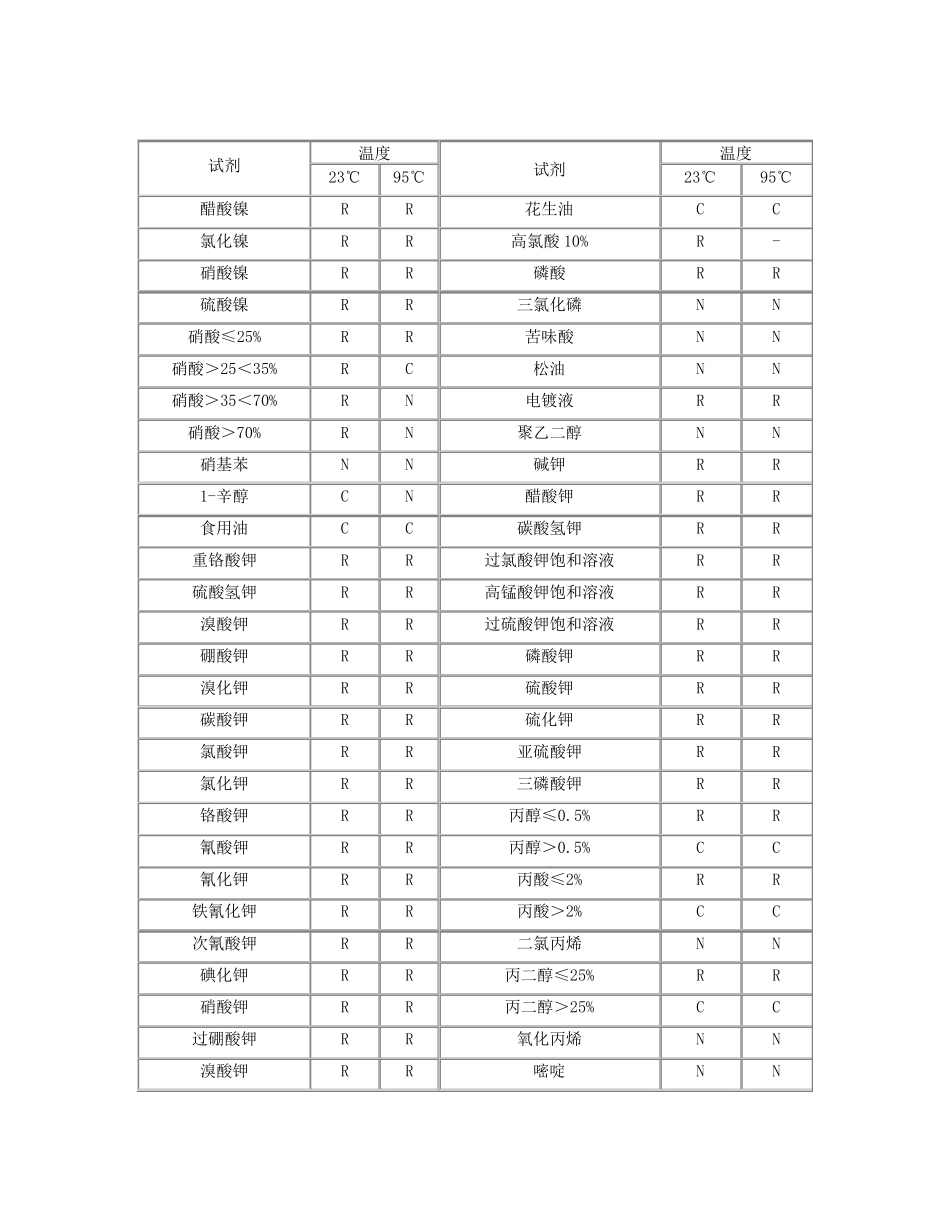

CPVC、ABS、UPVC 性能参数对比： CPVC 机械物理性能： ABS 机械物理性能： 性能 测试标准 单位 数值 比重 ASTM D792 g/cm3 1.55 位伸强度 ASTM D638 MPa 55.2 拉伸模量 ASTM D638 MPa 2482 弯曲强度 ASTM D790 MPa 106 弯曲模量 ASTM D790 MPa 2862 冲击强度 ASTM D256 KJ/M2 16 热变形温度 ASRM D648 在18.2MPa 压力下 ℃ 105 维卡软化点 ASTM D648 ℃ 123 热膨胀系数 ASTM D696 m/m/k 6.1×10-5 水吸性 ASTM D570 状态：23℃/24h 83℃/24h 0.03 0.36 洛氏硬度 ASTM D785 R 119 阻燃性 UL-94 自熄性 NSF 评级 NSF14 NSF61 认可 性能 测试标准 单位 数据 比重 HG-144-65 g/cm3 1.03-1.07 拉伸强度 GB1040-92 MPa 41 弯曲强度 GB9341-88 MPa 64 简支梁冲击强度 GB1843-89 KJ/m2 18.2 维卡软化点 GB1633-89 ℃ 90 热变形温度 GB1634-89 ℃ 77 线性膨胀系数 GB1036-89 m/m℃ 1×10-4 UPVC 机械物理性能： CPVC、ABS、UPVC 使用温度范围对比： CPVC 使用温度范围-40℃－+95℃； 温度℃ 23 32 38 49 60 72 83 95 100 工作压力bar(公斤) 10 9.1 8.2 6.5 5.0 4.0 2.5 2.0 0 A B S 使用温度范围-10℃－+60℃； 温度℃ 23 27 32 38 43 49 54 60 66 70 工作压力bar(公斤) 10 9 7.5 6.5 5.5 4 3.5 2.5 1.5 0 UPVC 使用温度范围-5.0℃－+55℃； 温度℃ 23 27 32 38 43 49 54 60 66 工作压力bar(公斤) 10 9 7.5 6 4.5 3.5 2.5 1.5 0 CPVC、ABS、UPVC 耐化学腐蚀性能表： CPVC 耐化学腐蚀性能表 性能 测试标准 单位 数据 比重 HG-144-65 g/cm3 1.41 拉伸强度 GB1040-92 MPa 49 弯曲强度 GB9341-88 MPa 82 简支梁冲击强度 GB1843-89 KJ/m2 14 维卡软化点 GB1633-89 ℃ 90 热变形温度 GB1634-89 ℃ 74 纵向回缩率 GB6671 % ≥0.3 线性膨胀系数 GB1036-89 m/m℃ 4.1×10-5 限额氧指数 GB2406 % 41 试剂 温度 试剂 温度 23℃ 95℃ 23℃ 95℃ 醋酸镍 R R 花生油 C C 氯化镍 R R 高氯酸 10% R - 硝酸镍 R R 磷酸 R R 硫酸镍 R R 三氯化磷 N N 硝酸≤25% R R 苦味酸 N N 硝酸＞25＜35% R C 松油 N N 硝酸＞35＜70% R N 电镀液 R R 硝酸＞70% R N 聚乙二醇 N N 硝基...
